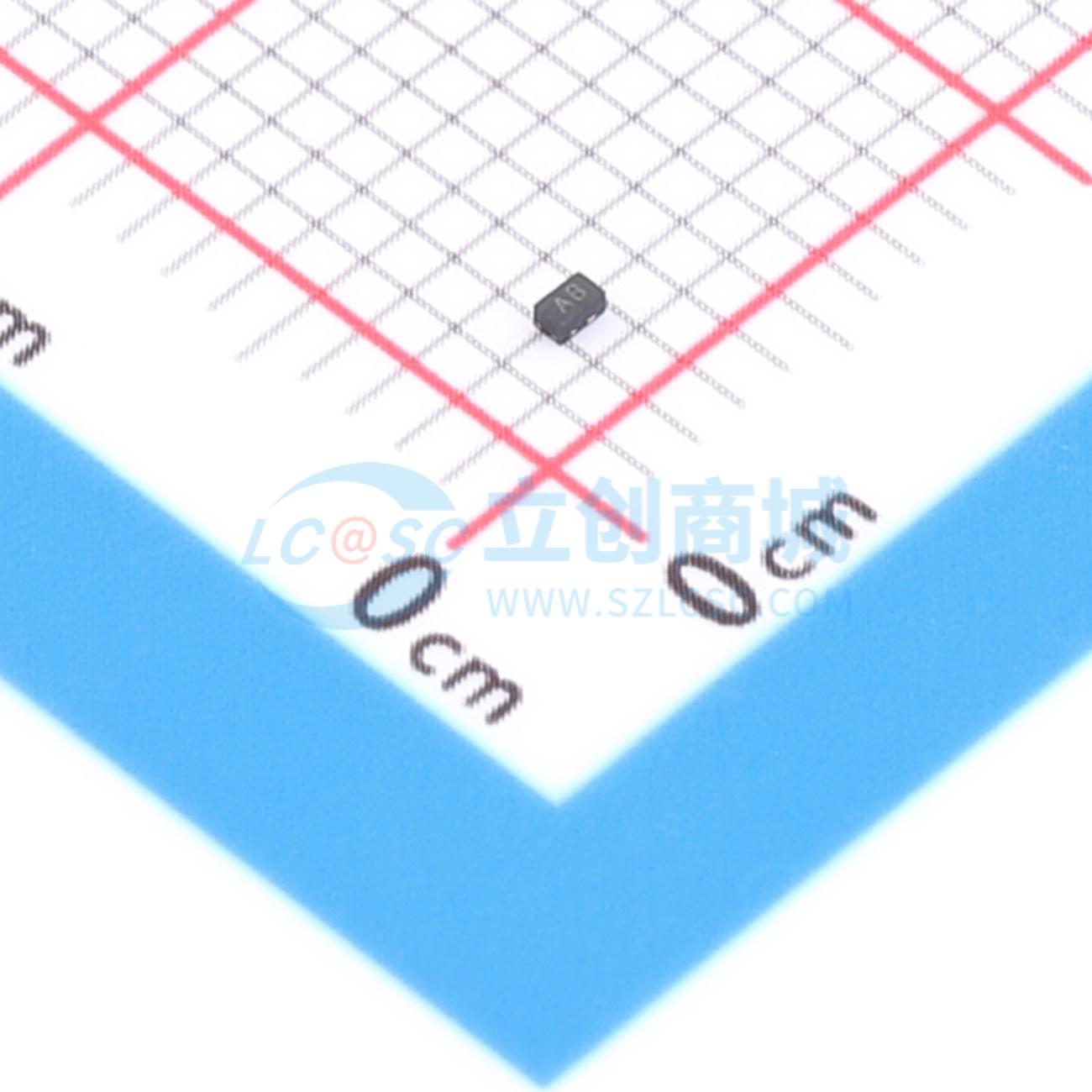

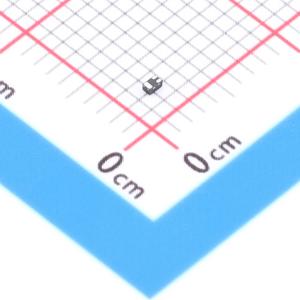

AOZ8S322UD2-05(ES)
3.3/5.0V深回扫超低电容超低钳位2路单向ESD防护器件，12A、30kV、0.5pF；USB3.X/USB4.0/HDMI2.0/2.1等高速通讯防护。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 3.3/5.0V深回扫超低电容超低钳位2路单向ESD防护器件，12A、30kV、0.5pF；USB3.X/USB4.0/HDMI2.0/2.1等高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AOZ8S322UD2-05(ES)
- 商品编号
- C51223767
- 商品封装
- DFN1006-3L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5V | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 7.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.51pF |
商品概述
AOZ8S322UD2-05(ES) 是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件，使其免受静电放电 (ESD)、电快速瞬变 (EFT) 和雷击的影响。使用 IEC61000-4-2 空气放电法时，所有引脚均能承受 30kV 的 ESD 脉冲。
商品特性
- IEC 61000-4-2 4 级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气放电
- 60W 峰值脉冲功率 (8/20μs)
- 低钳位电压
- 工作电压：3.3V - 5.0V
- 低泄漏电流
- 符合 RoHS 标准
- 保护 2 条单向线路
- 超低结电容：典型值 0.51pF (IO - GND)
应用领域
- USB 和 HDMI 接口
- 便携式电子设备
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
- 以太网供电 (PoE)
