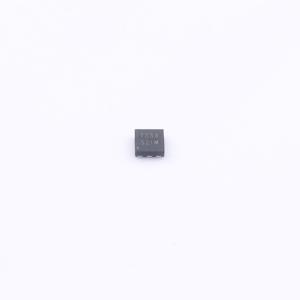

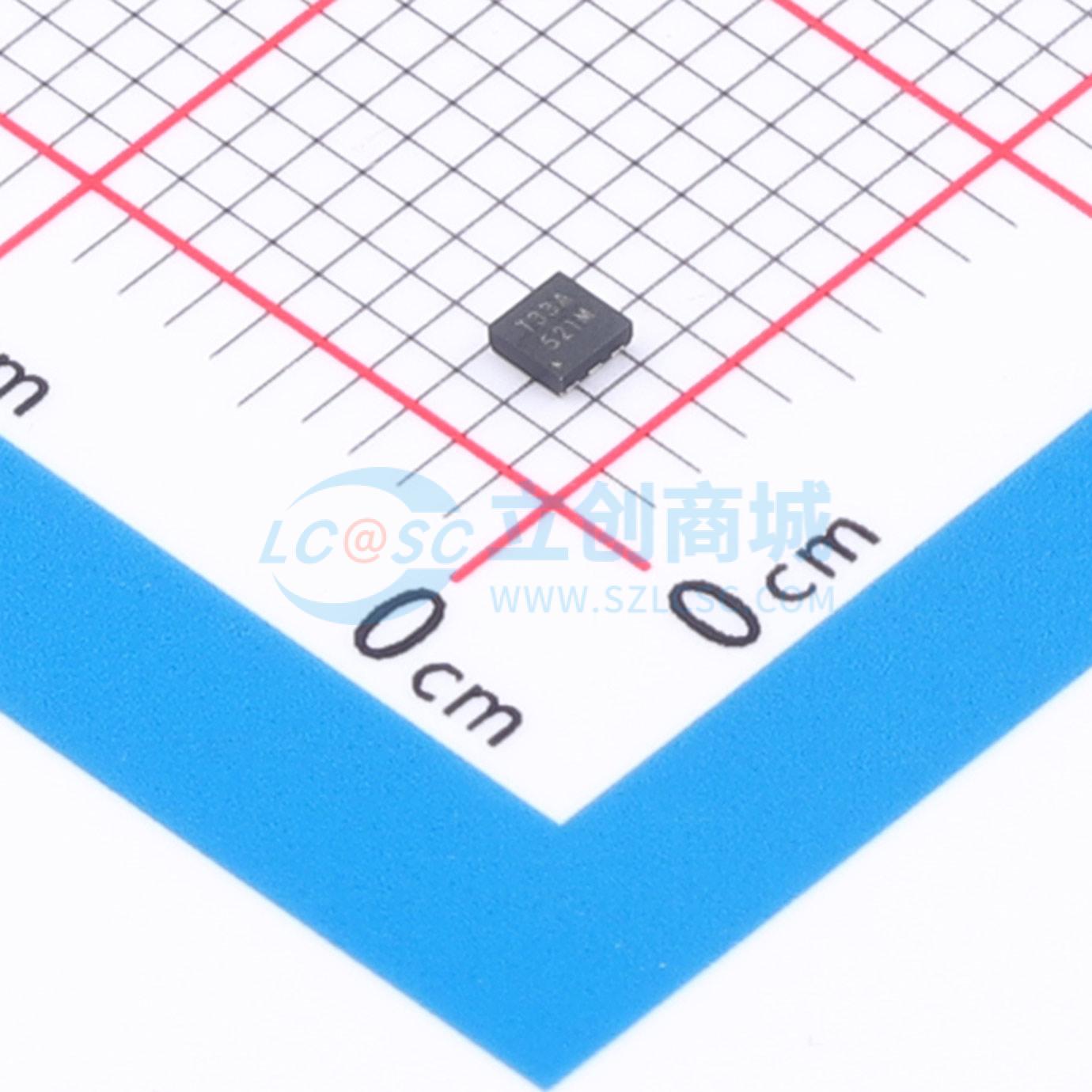

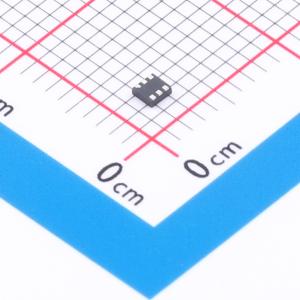

TDS3311P.C(ES)
33V TDS平缓浪涌抑制器，可用于保护工作电压为20V、24V、28V、36V的系统，具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护；PD3.0/3.1/IOT/笔电/平板等应用。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 33V TDS平缓浪涌抑制器，可用于保护工作电压为20V、24V、28V、36V的系统，具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护；PD3.0/3.1/IOT/笔电/平板等应用。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- TDS3311P.C(ES)
- 商品编号
- C51223768
- 商品封装
- DFN1616-6L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 42V | |
| 峰值脉冲电流(Ipp) | 50A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.1kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 38.7V | |
| 反向电流(Ir) | 500pA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 113pF |
商品概述
ElecSuper采用“SuperSurgeControl”技术开发了TDS（瞬态分流抑制器），用于防护EOS（电气过应力）和ESD（静电放电）事件。它采用集成电路技术，提供强大的浪涌解决方案。它不再基于传统TVS二极管中的PN结进行击穿和电流泄放，而是通过内置的浪涌额定场效应晶体管将浪涌电流导入地，该场效应晶体管的导通电阻比TVS二极管中的PN结更低。因此，TDS器件能够提供精确、平缓且与温度无关的钳位电压，从而将受保护系统的残压降至最低。 TDS3311P.C(ES)非常适合保护工作电压高达33V的电源总线，其额定瞬态峰值脉冲电流可达50A（tp = 8/20 μs）。TDS采用小型DFN1616-6L封装，比行业标准SMA / SMB封装小90%，其电容更低，漏电流比传统基于TVS的解决方案低50%。
商品特性
- IEC 61000-4-2 4级ESD防护
- ±30kV接触放电
- ±30kV空气放电
- 高峰值脉冲电流能力：50A（tp = 8/20 μs） IEC 61000-4-5
- 高EFT耐受电压：±4kV（100kHz和5kHz，5/50ns） IEC 61000-4-4
- 高峰值脉冲电流能力：4A IEC 61643-321（10/1000μs）
- 在峰值脉冲电流范围和温度范围内具有恒定的钳位电压
- 工作电压：33V
- 低漏电流：典型值0.5nA @33V
- 低电容：典型值113pF @25V
应用领域
- USB PD
- USB Type-C Vbus
- 笔记本电脑和平板电脑
- 4 - 20 mA变送器
