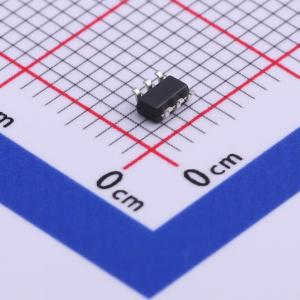

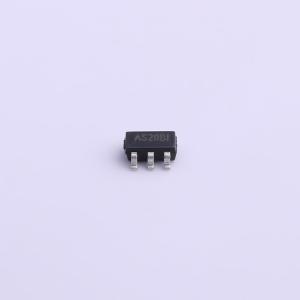

温馨提醒：图片仅供参考，商品以实物为准
SD6420
2A输出电流，2.4V-6V输入，1.5MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD6420是一款高效率的1.5MHz固定频率电流模式同步降压转换器,适用于便携设备,最高效率可达95%,支持2A输出电流,输入电压范围为2.4V至6V,输出电压可低至0.6V,具有轻载高效模式（PFM）和脉宽调制模式（PWM）,内置MOSFET,静态电流低至40μA,具备短路保护和热故障保护功能。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD6420
- 商品编号
- C521405
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 |
商品概述
SD6420是一款1.5MHz恒定频率、电流模式降压转换器。它非常适合需要从单节锂离子电池获取高达2A大电流的便携式设备，在峰值负载条件下仍能实现超过90%的效率。SD6420还能以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间；轻载操作时，可为对噪声敏感的应用提供极低的输出纹波。SD6420可在2.3V至6V的输入电压下提供高达2A的输出负载电流，输出电压可低至0.6V调节。高开关频率在降低开关损耗的同时，将外部元件尺寸降至最小。内部斜率补偿设置使该器件能够使用较小的电感值运行，以优化尺寸并实现高效运行。SD6420采用薄型6引脚SOT封装，有可调版本可供选择。该器件提供两种工作模式，即PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。
商品特性
- 高效率：高达95%
- 1.5MHz恒定频率运行
- 2A输出电流
- 无需肖特基二极管
- 2.4V至6V输入电压范围
- 输出电压低至0.6V
- 轻载时采用PFM模式以实现高效率
- 压差操作时占空比为100%
- 低静态电流：40μA
- 短路保护
- 热故障保护
- 浪涌电流限制和软启动
- 关断电流<1μA
- SOT23 - 6封装
应用领域
- 蜂窝电话和智能手机
- 无线和DSL调制解调器
- 个人数字助理（PDA）
- 便携式仪器
- 数码相机和摄像机
- PC卡
