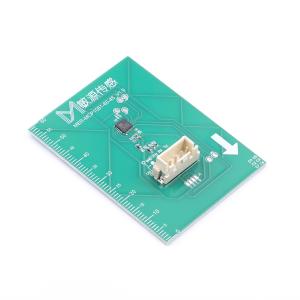

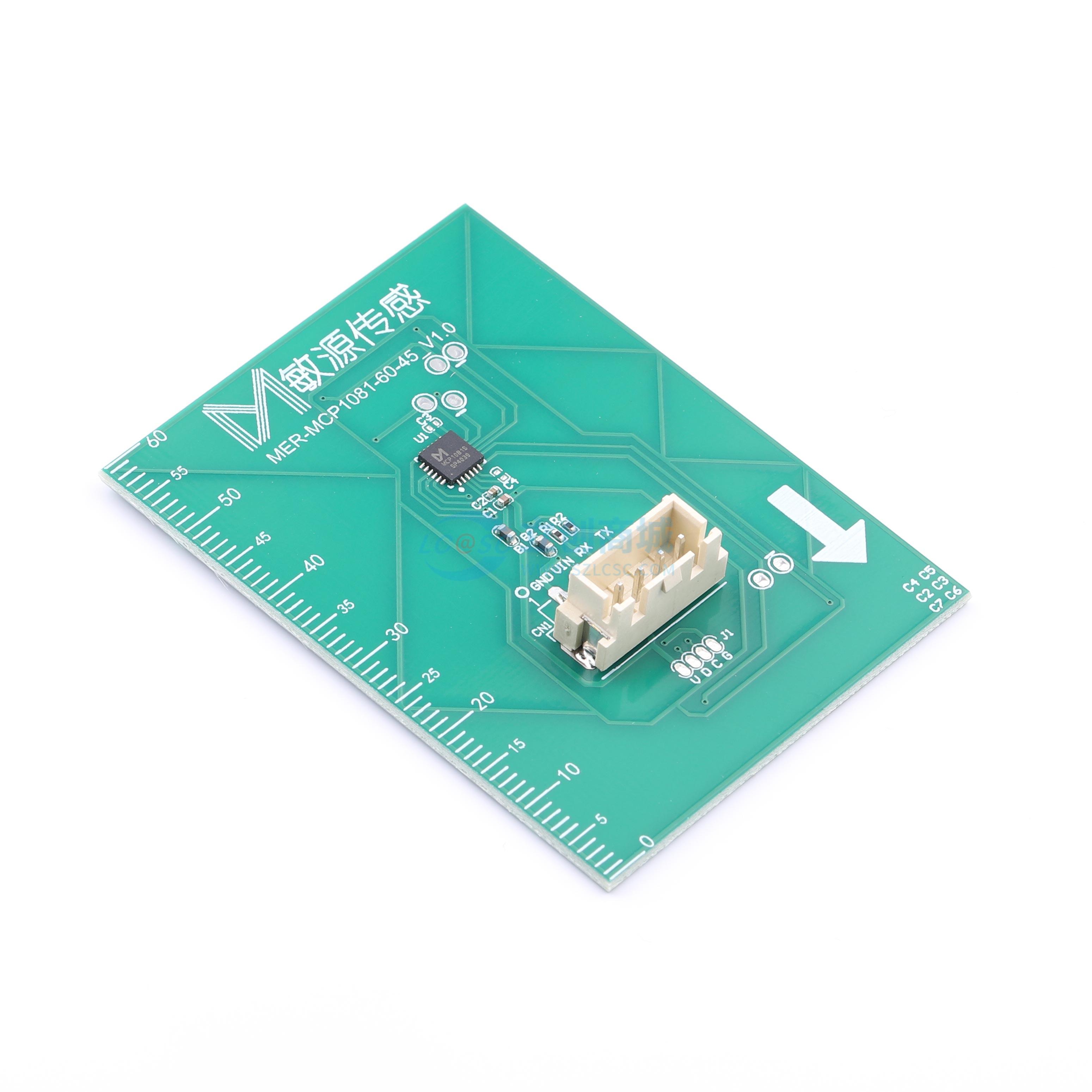

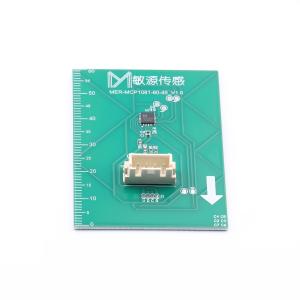

MER-MCP1081-60-45
电子水尺液位传感模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电子水尺液位传感模组，广泛用于水箱抽屉连续液位测量及在位判断，特别是需隔着容器外壳及空气间隙测量的强穿透场景，基于电容式非接触测量原理，感知主芯片为十通道多模式宽频数字电容芯片MCP1081S，集电容测量激励、采集、微处理器算法、温度补偿、接口通信等功能于一体，对非金属容器内部液体有高灵敏性，典型精度5mm，分辨率1mm；穿透性强，可穿透10mm壁厚；UART串口输出，供电电压2V~5V，工作温度-40℃~+85℃，模组尺寸60*45*8mm（长*宽*高）。
- 品牌名称
- Mysentech(敏源传感)
- 商品型号
- MER-MCP1081-60-45
- 商品编号
- C51026726
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 传感器模块 | |
| 传感器模块类型 | 电子水尺液位传感 | |
| 工作电压 | 2V~5V | |
| 工作电流 | 4.12mA | |
| 接口类型 | UART |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 60mm | |
| 宽度 | 45mm | |
| 高度 | 8mm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 温度补偿 |
商品概述

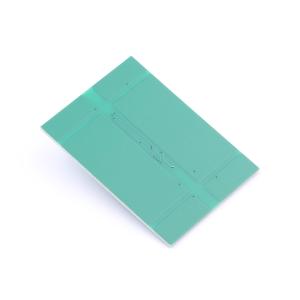

电子水尺液位传感模组MER-MCP1081-60-45集成了电容测量、采集、微处理器算法、温度补偿和接口通信功能，对非金属容器内部的液体具有高灵敏度。其独特的电容感知电极设计和软件算法能够有效应对容器壁较厚、液体挂壁、水垢以及水质差异等技术挑战，并可自适应0~1mm的空气间隙，特别适用于需要穿透容器外壳及空气间隙进行液位测量的场景，例如蒸烤箱水箱抽屉的连续液位测量及推拉在位判断。模组背面采用网格屏蔽设计，以实现更优的抗干扰性能。
商品特性
- 可在线测量连续或分为10档的液位变化
- 具备抽屉推拉接近在位检测功能
- 内置温度补偿，补偿范围为0℃~+70℃
- 模组固件支持在线应用程序编程升级
- 采用非接触式测量，安装简便
