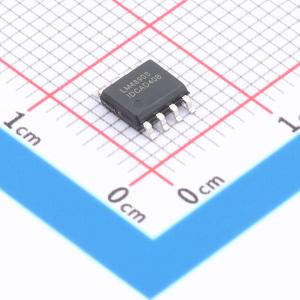

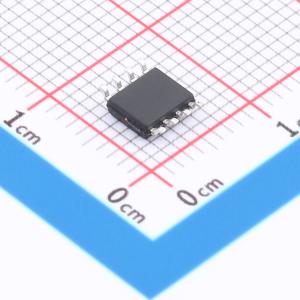

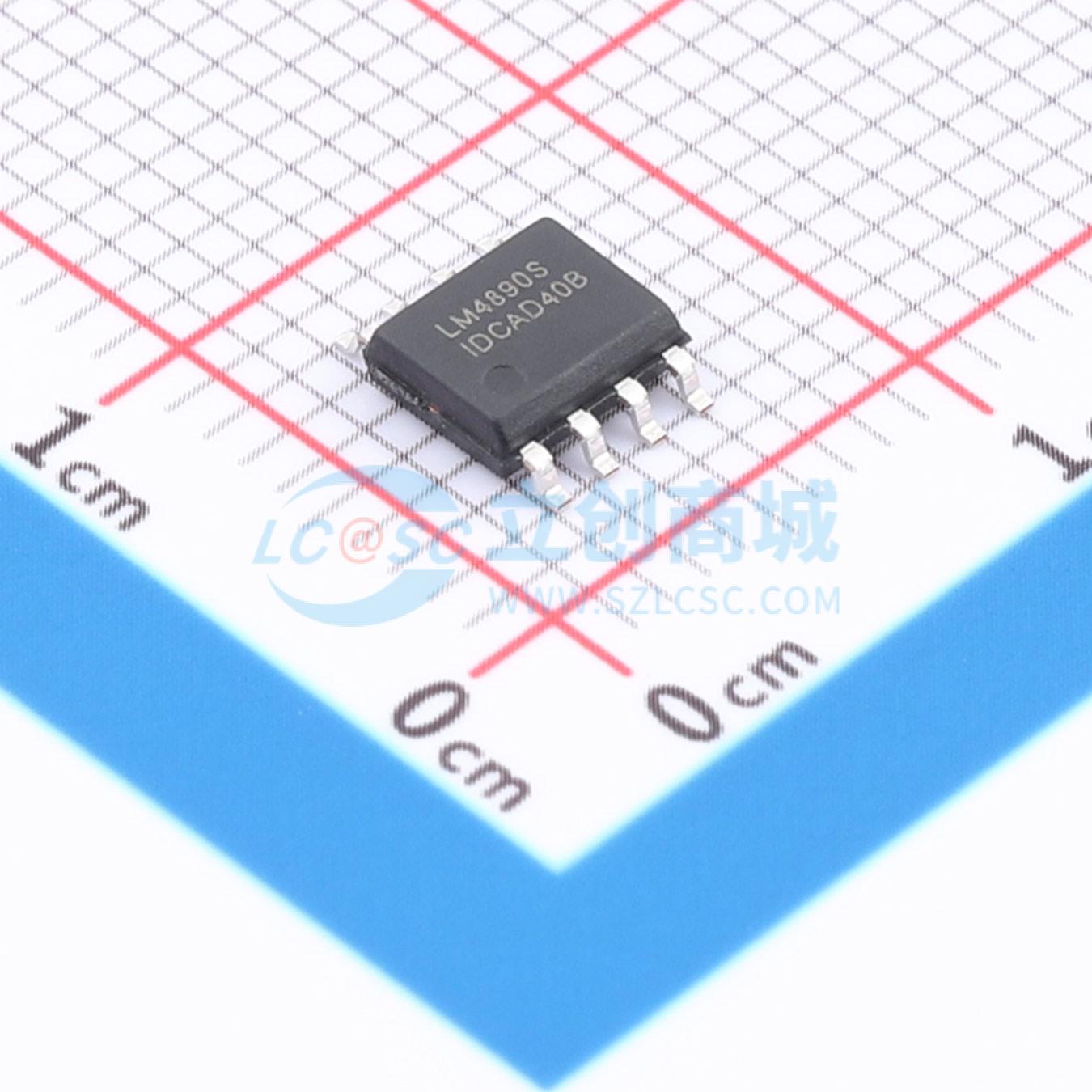

温馨提醒：图片仅供参考，商品以实物为准
LM4890
1W单声道音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM4890是适用于要求苛刻的移动电话和其他便携式通信设备的AB类音频功率放大器。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- LM4890
- 商品编号
- C51018346
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 输出功率 | 1Wx1@8Ω | |
| 总谐波失真+噪声(THD+N) | 1% | |
| 静态电流(Iq) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 85dB | |
| 功能特性 | 使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM4890是一款专为要求苛刻的移动电话和其他便携式通信设备设计的AB类音频功率放大器。在5V工作电压、1kHz输入条件下，其最大驱动功率为1W（8Ω负载），在20Hz至20kHz的音频范围内总谐波失真加噪声小于1%。该器件应用电路简单，仅需极少外部元件即可提供高品质的输出功率。LM4890的输出无需外接耦合电容或自举电容，非常适合低电压、低功耗应用方案。它可通过控制进入休眠模式以降低功耗，并采用开关切换抑制技术，有效消除了上电和掉电时产生的噪声。LM4890工作稳定，为单位增益稳定设计，可通过配置外部电阻来调整放大器的电压增益，便于应用。其增益计算公式为 AvD = 2 × (Rf / Ri)。桥式输出结构使其在相同条件下相比单端模式可提供四倍的输出功率。最大功耗计算公式为 PDMAX = 4 × (VDD)² / (2π² RL)，该值不能超过由 PDMAX = (TJMAX - TA) / θJA 计算得出的封装允许功耗，其中对于LM4890的表面贴装封装，θJA = 190 °C/W，TJMAX = 150 °C。恰当的电源旁路对于低噪声性能和电源滤波至关重要，建议将10μF和0.1μF的旁路电容尽可能靠近芯片电源引脚放置。LM4890具备休眠模式和关断功能以进一步降低功耗，关断时典型静态电流为0.1μA。其SHUTDOWN引脚需由外部正确控制，不可悬空。
商品特性
- 高输出功率：在8Ω负载、1kHz频率下，输出功率达1W（THD+N < 10%）
- 优异的“噗噗”声抑制能力，有效抑制上电和掉电噪声
- 无需自举电容
- 单位增益稳定
- 关断模式下漏电流小，典型值为0.1μA
- 宽工作电压范围：2.2 V ~ 5.5V
- 外部增益可调
- 采用SOP-8/MSOP-8封装
应用领域
- 手机
- 掌上电脑及平板电脑
- 便携式设备
- 智能语音模块
- 智能学习笔
