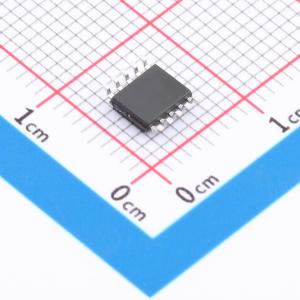

温馨提醒：图片仅供参考，商品以实物为准
ULN2402A
四路高耐压、大电流达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ULN2402A 是单片集成高耐压、大电流达林顿管阵列，电路内部包含四个独立的达林顿管驱动单路。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- ULN2402A
- 商品编号
- C51018349
- 商品封装
- SOP-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 四路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.25V | |
| 输入电流(on) | 4mA | |
| 正向压降(Vf) | 1.6V | |
| 反向电流(Ir) | 100uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
单片集成高耐压、大电流达林顿管阵列，内部包含四个独立的达林顿管驱动单路。电路内部设计有续流二极管，可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出500mA电流。将达林顿管并联可实现更高的输出电流能力。电路可广泛应用于继电器驱动、照明驱动、显示屏驱动、步进电机驱动和逻辑缓冲器。每一路达林顿管串联一个2.7K的基极电阻，在5V的工作电压下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。
商品特性
- 500mA集电极输出电流（单路）
- 耐高压（50V）
- 输入兼容TTL/CMOS逻辑信号
- 广泛应用于继电器驱动
- 静电能力：4000V（HBM）
- 提供SOP10封装
应用领域
- 继电器驱动
- 指示灯驱动
- 显示屏驱动
