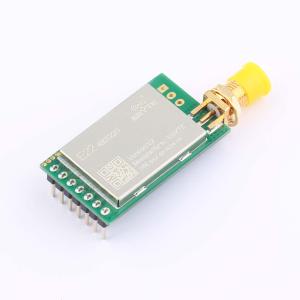

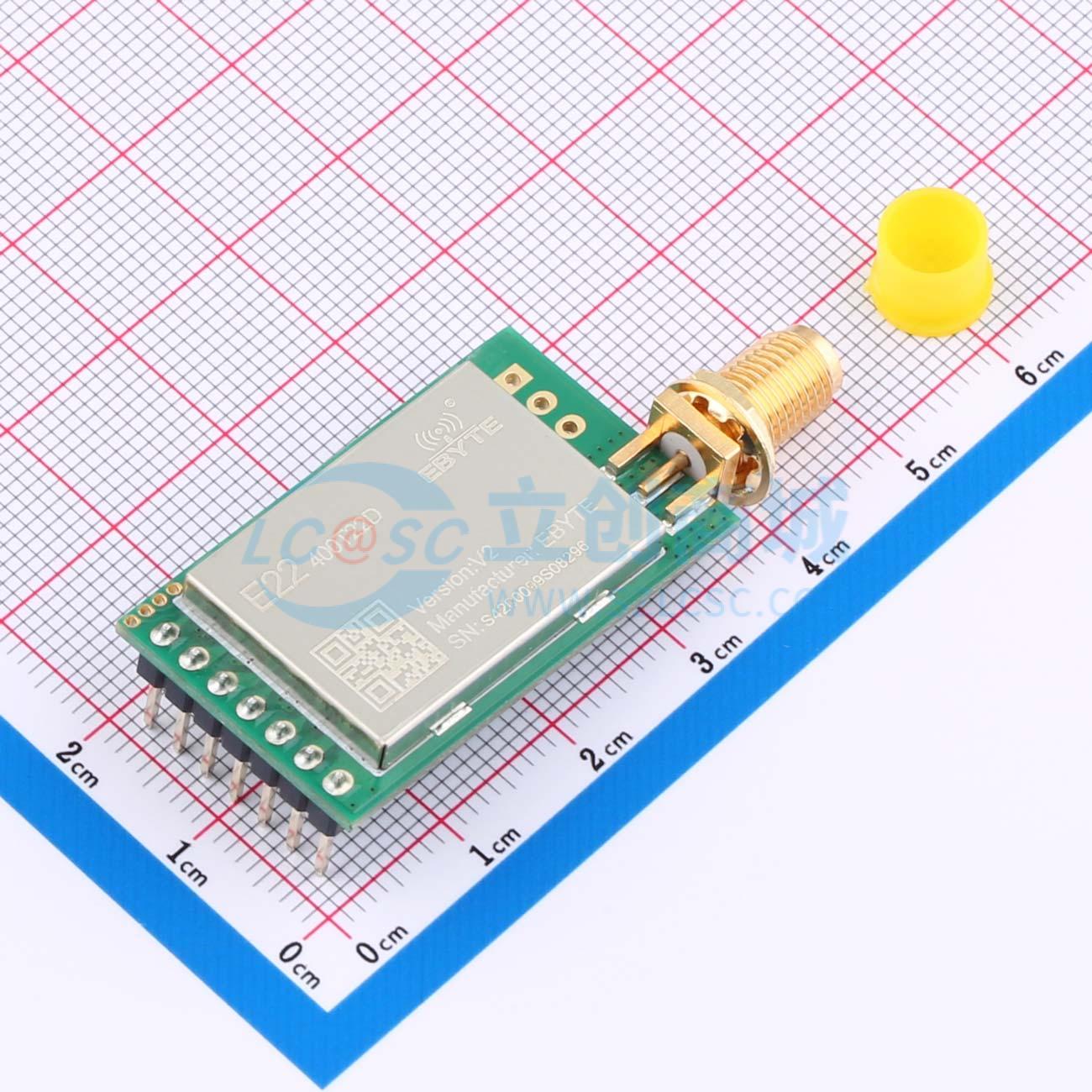

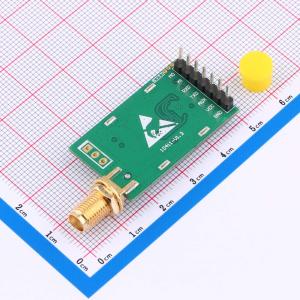

E22-400T22D

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 亿佰特新一代LORA扩频433M无线模块自动中继组网SX1268升级SX1278
品牌名称: EBYTE(亿佰特)
商品型号: E22-400T22D
商品编号: C518905
商品封装: 插件
包装方式: 托盘
商品毛重: 7.89克(g)

商品参数

商品概述

E22-xxxT22D是新一代LoRa无线数据传输模块。它基于高性能射频芯片开发，发射功率为22dBm，具备多种传输模式。工作频段分别为230MHz、400MHz和900MHz。采用LoRa扩频技术，TTL电平输出，兼容3.3V IO端口电压。 E22-xxxT22D采用新一代LoRa扩频技术，速度更快、功耗更低、尺寸更小；支持WOR、无线配置、载波监测、自动中继、通信密钥等功能，支持数据包长度设置，并可提供定制化开发服务。三款模块功率相同，但频段不同。

商品特性

采用新一代LoRa扩频调制技术，带来更远的通信距离和更强的抗干扰能力
支持串口固件升级，使固件更新更便捷
支持AT命令，使用更方便
支持自动中继组网，多级中继适用于超远距离通信，同一区域内多个网络可同时运行
支持用户设置不可读取的自有通信密钥，大大提高用户数据的保密性
支持LBT功能，发送前监测信道环境噪声，可大幅提高模块在恶劣环境下的通信成功率
支持RSSI信号强度指示功能，用于评估信号质量、改善通信网络和测距
支持无线参数配置，可无线发送命令数据包，远程配置或读取无线模块参数
支持WOR，这是一种适用于电池供电应用解决方案的超低功耗功能
支持定点传输、广播传输和信道监测
支持深度睡眠模式，整体功耗约为3μA
在理想条件下，通信距离可达5km
掉电后保存参数，重新上电后，模块将按设置参数运行
高效的看门狗设计，一旦出现异常，模块将自动重启并按之前的参数设置继续工作
E22-400T22D和E22-900T22D支持2.4K至62.5Kbps的数据传输速率
E22-230T22D支持2.4K至15.6Kbps的数据传输速率
支持2.7 - 5.5V供电，5V以上供电可确保最佳性能
工业级标准设计，支持在 -40~+85℃长期使用

应用领域

家庭安全报警和远程无钥匙进入
智能家居和工业传感器
无线报警安全系统
楼宇自动化解决方案
无线工业级远程控制
医疗保健产品
高级抄表架构（AMI）
汽车行业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LoRa模块
	发射功率	22dBm
	接口类型	UART
	调制方式	LoRa
	工作电压	2.7V~5.5V

	属性	参数值
	天线形式	邮票孔天线；IPEX接口
	接收电流	15mA
	发送电流	110mA
	接收灵敏度	-147dBm
	通讯距离	5km
