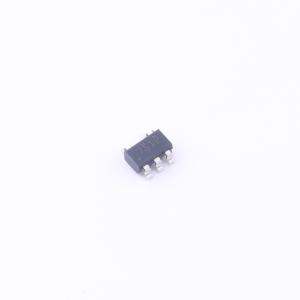

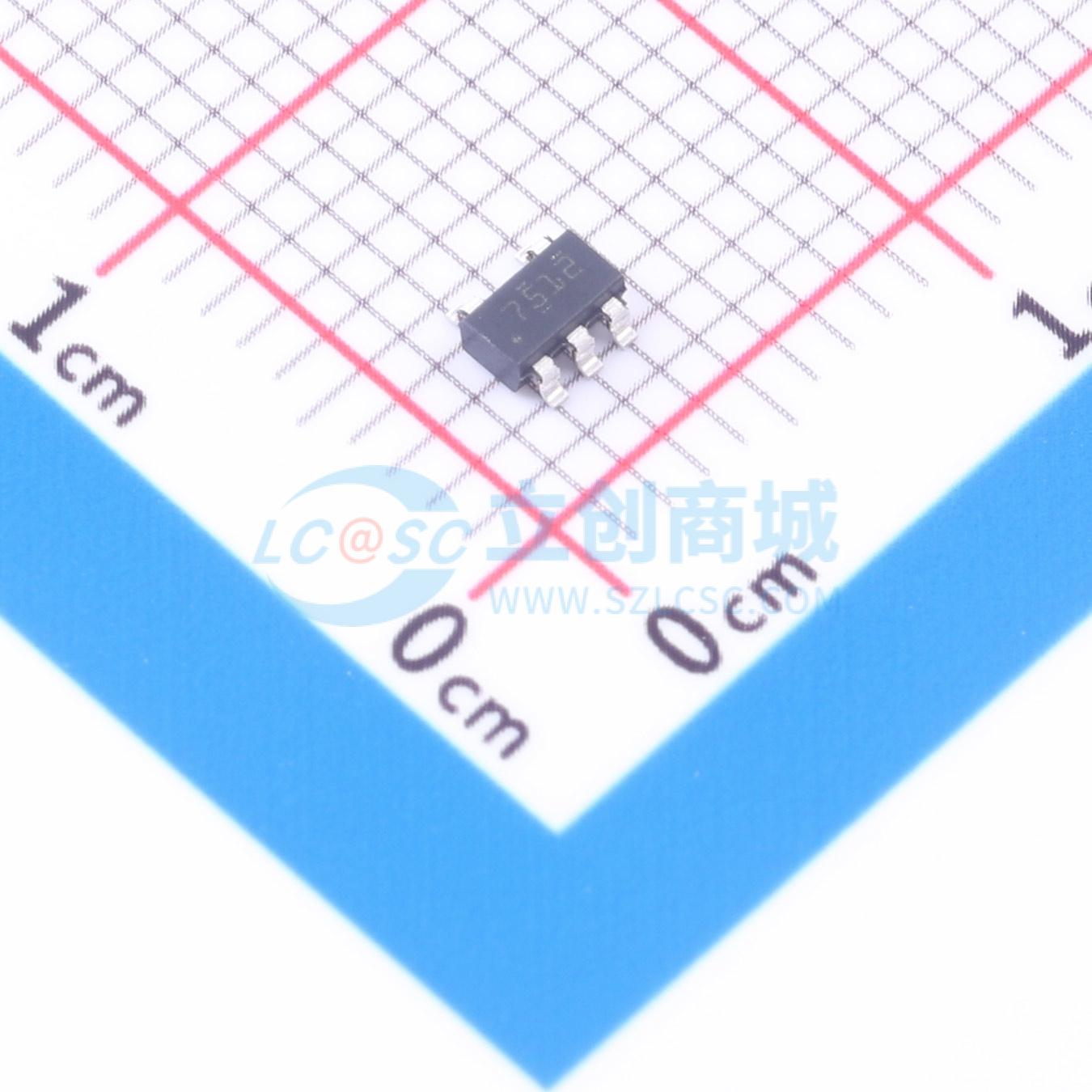

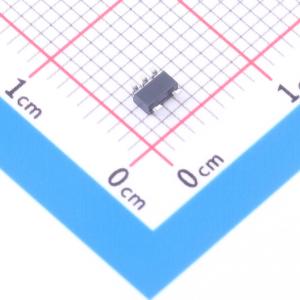

TLV77512PDBVR

TLV775是一款体积小巧的低压差（LDO）线性稳压器，可提供500mA的输出电流。该LDO设计用于提供高电源纹波抑制比（PSRR）的电压源。该器件还可提供满足多种电路要求的负载和线路瞬态性能。TLV775拥有1.5V至5.5V的输入电压范围和0.6V至3.3V的输出电压范围，可灵活应用于多种场景。TLV775内置软启动电路，可避免过大的浪涌电流，从而将启动过程中的输入压降降至最低。有源下拉电路可在LDO禁用时快速放电输出，并提供确定的启动状态。EN输入允许外部逻辑信号启用或禁用稳压输出。该LDO可搭配小型陶瓷电容器稳定工作，可实现整体封装尺寸小型化。工作结温范围为−40℃至+125℃。该LDO提供标准2.9mm × 2.8mm SOT-23 (DBV)封装。

• 高电源纹波抑制比（PSRR）:60dB（1kHz），45dB（1MHz）
• 输入电压范围为1.5V至5.5V
• 固定输出电压范围为0.6V至3.3V
• 输出电压精度为2%
• 3.3V输出、500mA输出电流条件下最大低压差为255mV
• 具备折返式电流限制
• 具备有源输出下拉电阻
• 采用2.9mm × 2.8mm 5引脚SOT-23 (DBV)封装

• 智能手机
• 平板电脑
• 游戏主机
• 笔记本电脑
• 流媒体播放器
• 机顶盒
• 摄像头模块
