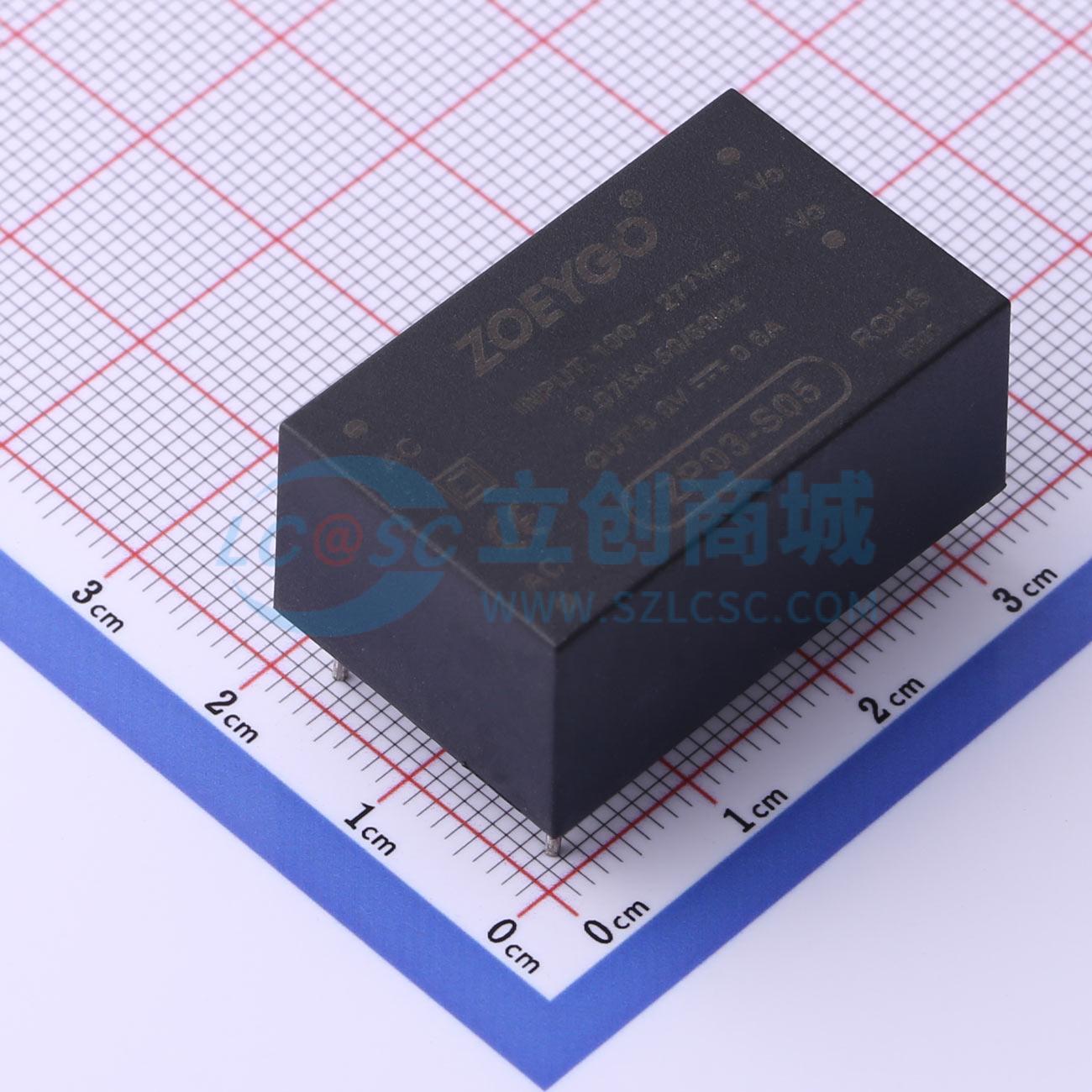

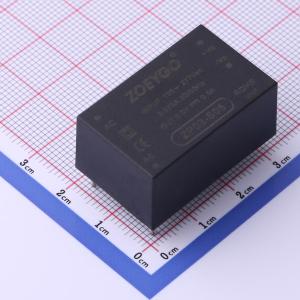

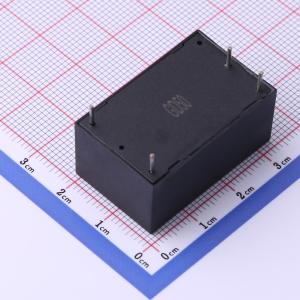

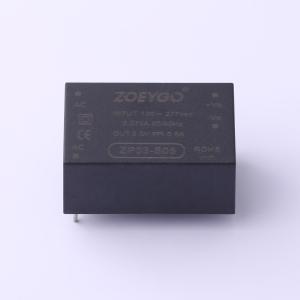

温馨提醒：图片仅供参考，商品以实物为准
ZP03-S05
3W AC-DC模块电源，超小体积，低纹波和噪声
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ZPO3系列产品是中逸光为客户提供的一款超小体积模块式开关电源，输出功率为3W，具有极低的空载损耗（仅为0.1W），低漏电流仅0.1mA，小体积（32.5*20.5*15mm），隔离耐压高达3KV等特点。产品安全可靠，EMC及安全规格满足IEC/EN61000-4、CISPR22/EN55022、UL62368/EN62368/IEC62368等相关标准。
- 品牌名称
- ZOEYGO(中逸光)
- 商品型号
- ZP03-S05
- 商品编号
- C4748906
- 商品封装
- DIP,32.5x20.5mm
- 包装方式
- 管装
- 商品毛重
- 19.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~430V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 5V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 600mA | |
| 输出功率 | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 静态功耗 | 0.1W | |
| 转换效率 | 77% | |
| 纹波噪声 | 50mVp-p | |
| 最大容性负载 | 1000uF | |
| 功能特性 | 过载保护；短路保护；过压保护；故障自恢复 | |
| 隔离电压(Vrms) | 2.5kV | |
| 长度 | 32.5mm | |
| 宽度 | 20.5mm | |
| 高度 | 15mm |
商品概述
ZP03系列是一款超薄型模块电源，输出功率为3W，具备极低的空载损耗（0.1W）和漏电流（0.1mA），体积小巧（32.5 × 20.5 × 15 mm），隔离耐压高达2.5kV。产品安全可靠，其EMC及安全规格符合IEC/EN61000-4、CISPR32/EN55032、UL62368/EN62368/IEC62368等相关标准。该系列产品适用于多种行业，在电磁兼容要求严苛的环境中使用时，需参考推荐的应用电路。
商品特性
- 宽电压输入（85-305VAC，100-430VDC）
- 小巧尺寸（32.5 × 20.5 × 15.0 mm）
- 空载功耗 < 0.1 W
- 保护种类：短路/过载/过压
- 自然风冷，工作温度范围 -40℃ to +85℃
- 2.5kV隔离电压
- 100%高温老化和测试
- 3年质量保证
应用领域
- 充电桩
- 冷链系统
- 智能家居
- 工业控制
