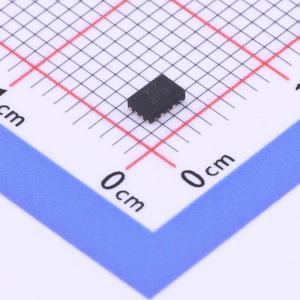

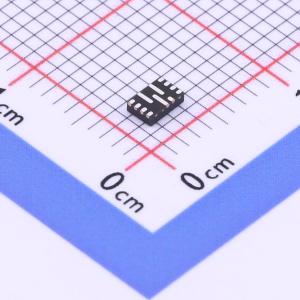

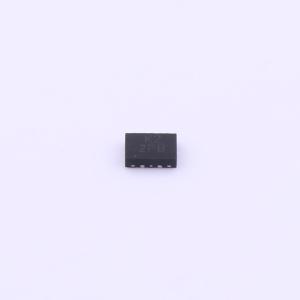

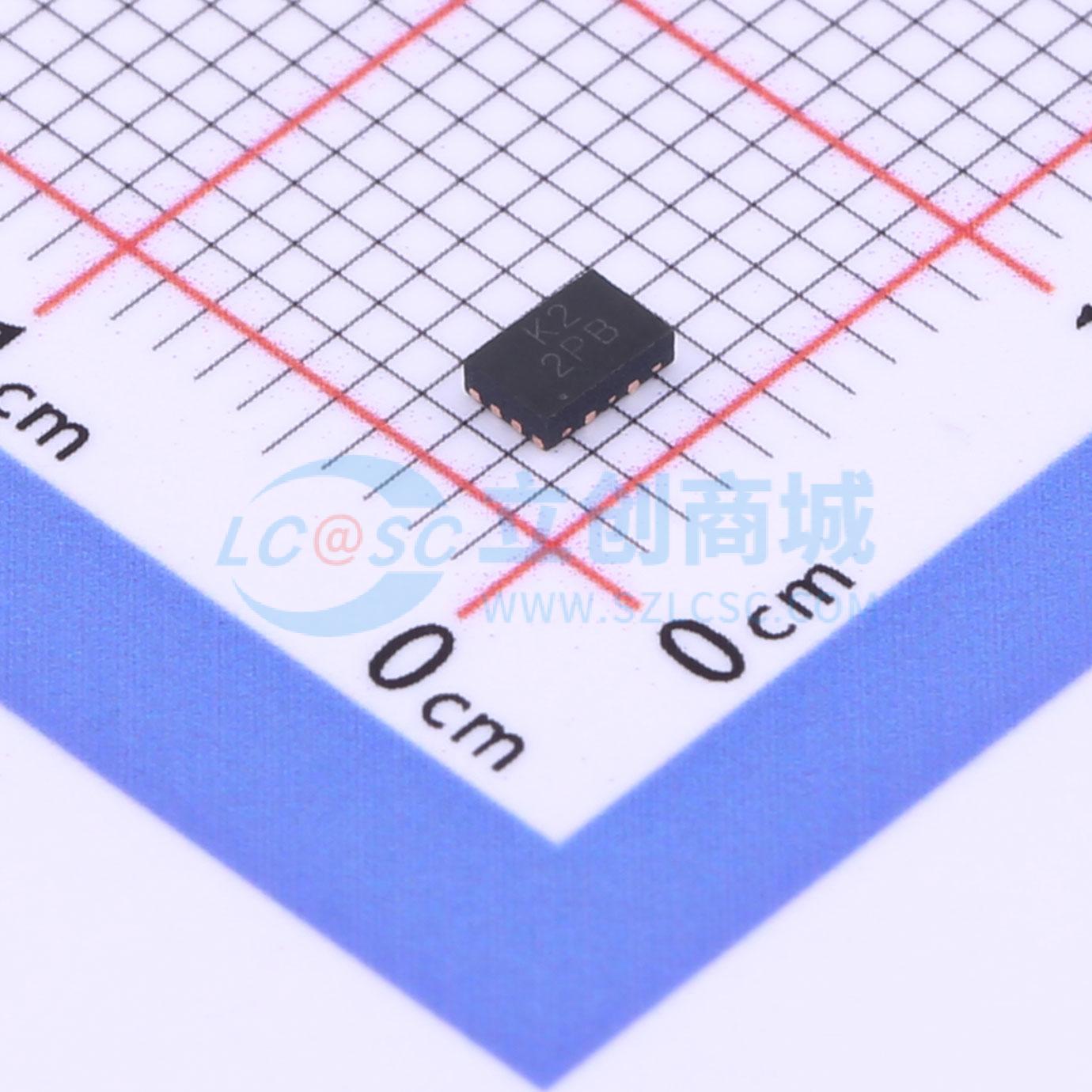

温馨提醒：图片仅供参考，商品以实物为准
AP62600SJ-7
6A同步降压转换器，4.5V至18V输入电压范围
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP62600是一款6A同步降压转换器,输入电压范围为4.5V至18V,集成36mΩ高侧MOSFET和14mΩ低侧MOSFET,采用恒定导通时间控制实现快速瞬态响应和低输出电压纹波。支持多种工作模式,包括PFM、USM和PWM,并具有可编程软启动时间和多种保护功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP62600SJ-7
- 商品编号
- C4748917
- 商品封装
- QFN-12(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 600mV~7V | |
| 输出电流 | 6A | |
| 开关频率 | 400kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 360uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP62600 是一款 6A 同步降压转换器，输入电压范围宽，为 4.5V 至 18V。该器件完全集成了一个 36mΩ 的高端功率 MOSFET 和一个 14mΩ 的低端功率 MOSFET，可提供高效的降压型 DC-DC 转换。 由于采用恒定导通时间（COT）控制，AP62600 器件通过减少外部元件数量，易于使用，可实现快速瞬态响应、轻松的环路稳定和低输出电压纹波。 AP62600 的设计针对降低电磁干扰（EMI）进行了优化。该器件拥有专有的栅极驱动器方案，可在不牺牲 MOSFET 导通和关断时间的情况下抑制开关节点振铃，从而降低由 MOSFET 开关引起的高频辐射 EMI 噪声。 该器件采用 V-QFN2030-12（A型）封装。
商品特性
- 输入电压（VIN）：4.5V 至 18V
- 输出电压（VOUT）：0.6V 至 7V
- 6A 连续输出电流
- 0.6V ± 1% 参考电压
- 360μA 静态电流
- 可选开关频率：400kHz、800kHz、1.2MHz
- 可选工作模式：脉冲频率调制（PFM）、超声模式（USM）、脉冲宽度调制（PWM）
- 可编程软启动时间
- 专有的栅极驱动器设计，可实现最佳 EMI 降低效果
- 电源正常指示
- 精确使能阈值，用于调整欠压锁定（UVLO）保护电路
- 欠压锁定（UVLO）
- 逐周期谷值电流限制
- 热关断
- 完全无铅且完全符合 RoHS 标准
- 无卤素和锑。“绿色”器件
应用领域
- 5V 和 12V 分布式电源总线供电
- 电视机和显示器
- 白色家电和小型家用电器
- FPGA、DSP 和 ASIC 供电
- 家庭音频设备
- 网络系统
- 游戏机
- 消费电子产品通用负载点
