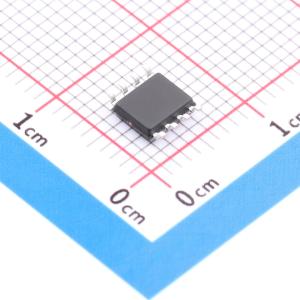

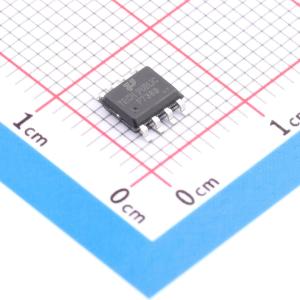

IRF7389TRPBF-TP
N&P通道互补MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：N沟道。VDS = 30V,ID = 8.0A。RDS(ON) = 17mΩ @ VGS = 10V。RDS(ON) = 24mΩ @ VGS = 4.5V。P沟道。VDS = -30V,ID = -6A。应用：PWM应用。DC电机
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- IRF7389TRPBF-TP
- 商品编号
- C50314315
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 33V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 17mΩ@10V；40mΩ@10V | |
| 阈值电压(Vgs(th)) | 1.6V；1.5V | |
| 栅极电荷量(Qg) | 5.2nC@10V；14nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 480pF；648pF | |
| 反向传输电容(Crss) | 68pF；60pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 80pF；108pF |
商品特性
- N沟道
- VDS = 30V， ID = 8.0A
- 当VGS = 10V时，RDS(ON) = 17mΩ
- 当VGS = 4.5V时，RDS(ON) = 24mΩ
- P沟道
- VDS = -30V， ID = -6A
- 当VGS = -10V时，RDS(ON) = 40mΩ
- 当VGS = -4.5V时，RDS(ON) = 60mΩ
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- PWM应用
- 直流电机
