F16-16FX

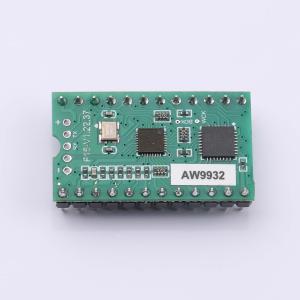

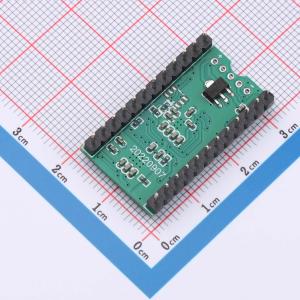

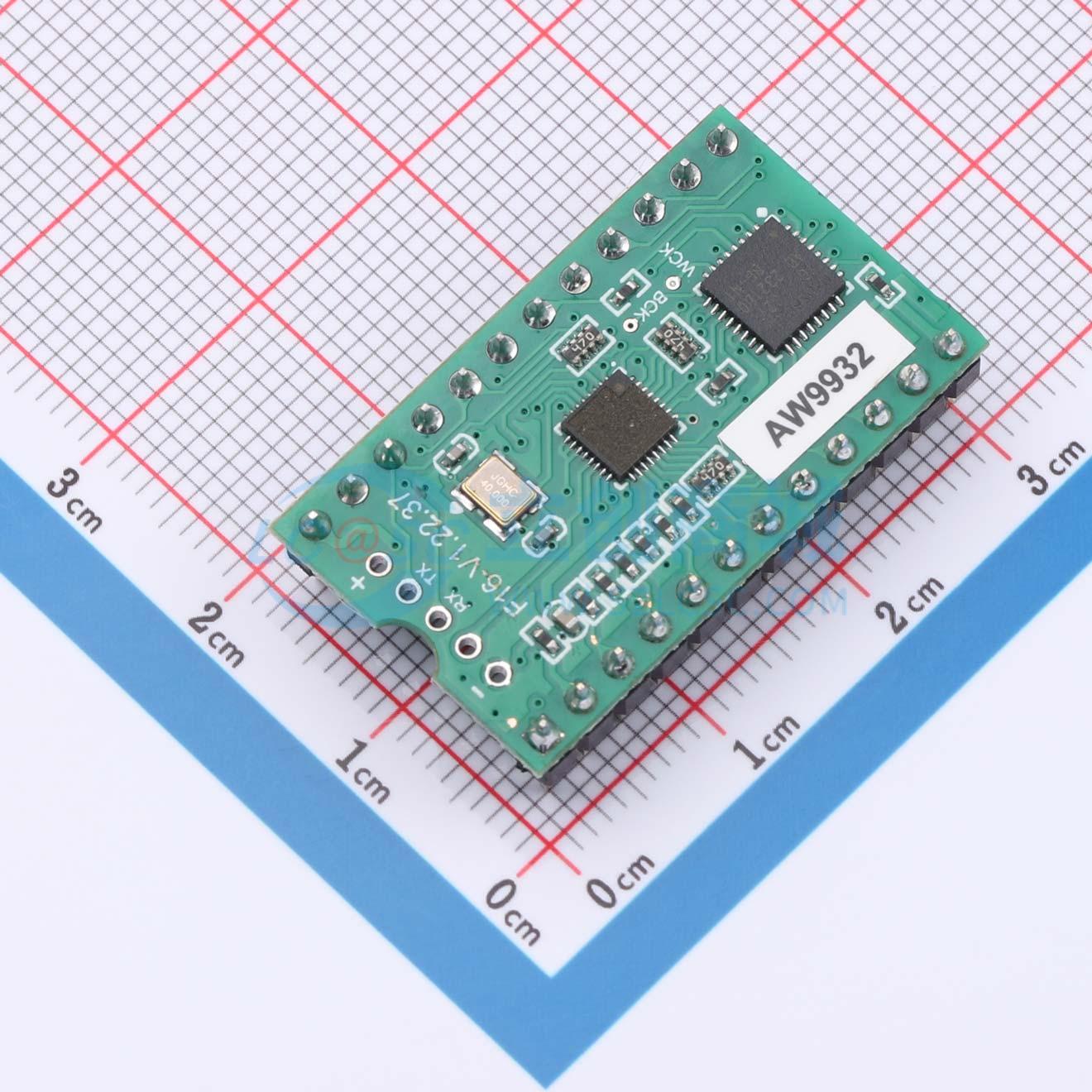

F16/F16S是一款低价位、高性能的通用效果器模块，提供两种封装形式：标准DIP24插件封装适用于IC座连接，而QFN24封装体积小巧，适合空间受限的产品并可直接进行表面贴装。该模块适用于调音台和乐器音箱，集成了BETFX音效算法，包含回声、延迟、合唱、镶边、混响等多种效果，适用于人声演唱或乐器演奏场景。基于该模块开发了不同类型的应用软件：第一类是即插即用软件，用户参考提供的电路即可将模块应用于产品，无需外接微控制器，可选16种或24种效果版本；第二类是自定义软件，模块开放一组UART接口，允许工厂外接低成本微控制器，通过UART发送参数，实现效果参数的灵活搭配、显示与按键的自定义，充分发挥开发能力。此外，还支持定制开发服务，以集成不同的算法。通过外接微控制器，可以在该模块基础上开发出不同效果数量、操作风格和显示方式的产品，例如多达320种效果并配备点阵屏显示，或简化为16种效果且无显示屏，甚至可将模块嵌入数字调音台。

• 32位硬件浮点处理器
• 24位/48kHz音频采样
• 支持低于1 ms的音频环路延迟
• 外置专业音频模数/数模转换器，提供2路输入和2路输出
• 所有效果均支持双电位器调节参数，可同时调节延迟/回声的时间与重复次数
• 提供丰富的混响类型，包括房间、大厅、板式、拍打、门限混响等
• 提供丰富的延迟类型，支持单声道延迟、立体声延迟、乒乓延迟、回声以及调制延迟
• 支持最长2秒的延迟效果
• 支持乐器经典效果器：合唱、镶边、哇音、颤音
• 支持3种回声算法，适用于不同的KTV演唱人群
• 支持带和声功能的变调算法
• 支持外部微控制器控制功能，提供PC测试软件及微控制器控制源代码，便于在PC上测试后将数据导入微控制器工程直接使用
• 16种效果版本支持编码器数显操作方式及16档位开关操作方式
• 具备关机自动记忆功能
• 封装形式：DIP24 (600mil), QFN24 (16×16 mm)

• 模拟调音台
• 数字调音台
• 吉他音箱
• 吉他拾音器
