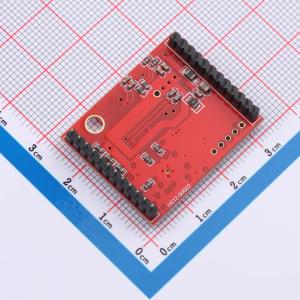

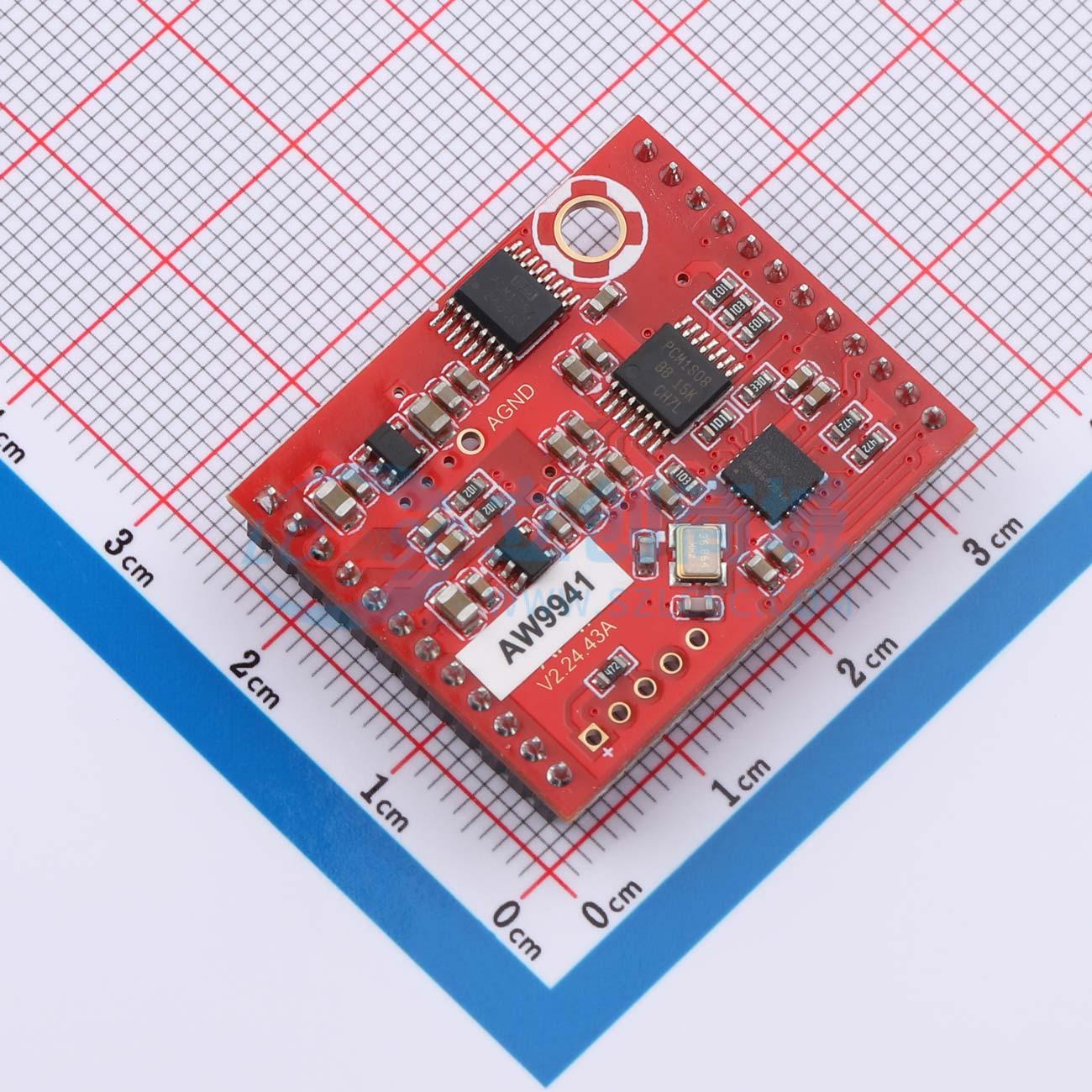

AF-II
低价位高性能通用效果器模块，适用于调音台和乐器音箱，集成音效算法，支持多种操作方式和定制开发
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 调音台DSP效果板，单效果
- 品牌名称
- HANMUS(声天下)
- 商品型号
- AF-II
- 商品编号
- C50291832
- 商品封装
- DIP,32x26mm
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音视频模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
AF-II是一款低成本、高性能的通用效果器模块，采用标准DIP24插件封装，引脚间距为2.0mm。该系列模块适用于调音台和乐器音箱，集成了BETFX音效算法，包括ECHO、Delay、Chorus、Flange、Reverb等效果，适用于人声演唱或乐器演奏场景。该系列还提供反馈抑制器算法版本。支持两类应用软件：即插即用软件，无需外接MCU即可使用，提供24种或99种效果可选；自定义软件，通过UART接口外接MCU，实现参数自由配置、显示与按键自定义。此外，支持定制开发服务，可基于该模块开发不同效果数量、操作风格和显示方式的产品，并可嵌入数字调音台。
商品特性
- 采用32位硬件浮点处理器
- 支持24位/48kHz音频采样
- 音频环路延迟低于1ms
- 外置专业音频AD/DA，提供2路输入和2路输出
- 所有效果支持双电位器调节参数，可同时调节DELAY/ECHO的时间与重复次数
- 提供丰富的混响类型，包括ROOM、HALL、PLATE、SLAP、GATEREVERB等
- 提供丰富的延迟类型，支持MONO DELAY、STEREO DELAY、PING-PONG DELAY、ECHO以及MODULATION DELAY
- 支持最长2秒的延迟效果
- 支持经典乐器效果器：CHORUS、FLANGE、WAH WAH、TREMOLO
- 支持3种ECHO算法，适用于不同的KTV演唱人群
- 支持和声功能的变调算法
- 支持外部MCU控制，提供PC测试软件及MCU控制源代码
- 支持编码器数显操作方式及16档档位开关操作方式（适用于大于16种效果）
- 具备关机自动记忆功能
- 封装形式：DIP24
应用领域
- 模拟调音台
- 数字调音台
- 吉他音箱
- 吉他拾音器
