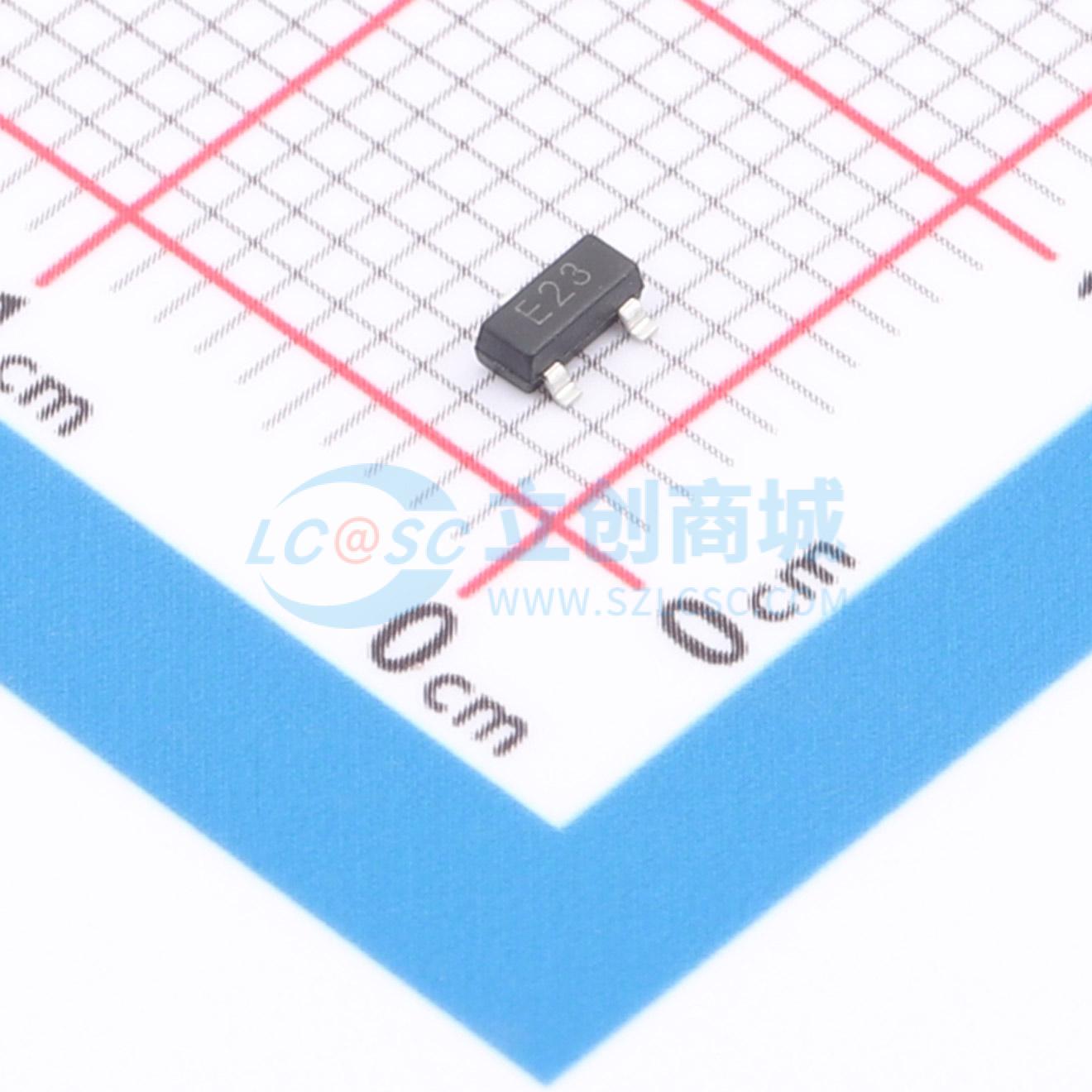

DTC143ZCA-MS
数字晶体管（内置电阻）
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- DTC143ZCA是一款NPN型电阻内置型数字晶体管，采用SOT-23封装，适用于多种电子电路，被广泛用于：数字逻辑电路、信号放大电路、开关电路、电平转换电路、电源管理系统、通信设备等
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- DTC143ZCA-MS
- 商品编号
- C50275684
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 80 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.3V | |
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 4.7kΩ | |
| 电阻比率 | 10 | |
| 特征频率(fT) | 250MHz |
商品特性
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路（参见等效电路）
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入进行负偏置。它们还具有几乎完全消除寄生效应的优点
- 操作时只需设置开/关状态，使器件设计变得简单
