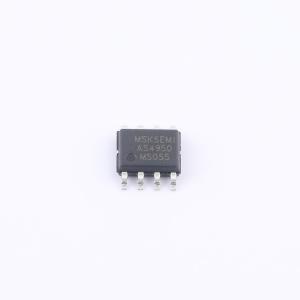

温馨提醒：图片仅供参考，商品以实物为准
AS4950-MS
全桥DMOS有刷电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AS4950是一款全桥DMOS有刷电机驱动芯片宽电压供电，8V-40VRDS(ON)电阻为600mΩ3.5A峰值驱动输出，2A持续输出能力支持欠压锁定保护低功耗休、眠模式PWM电流整流/限流/调向后面-MS代表品牌
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AS4950-MS
- 商品编号
- C50275688
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | 3.5A | |
| 工作电压 | 6.5V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 600mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
该器件是一款全桥DMOS有刷电机驱动芯片，其最大工作范围可达±3.5A和40V输入电压，采用PWM信号控制电机的速度与方向。当两个逻辑输入均为低电平时，电机驱动器将进入低功耗休眠模式。它集成了基于模拟参考电压VREF和ISEN引脚电压的电流限制功能，能够将电流限制在预设水平，从而显著降低系统功耗要求，并减少对大容量电容的需求以维持电压稳定，特别是在电机启动和停转时。内部关断功能提供了过流保护、短路保护、欠压锁定和过温保护。该器件采用带有裸露焊盘的SOP-8封装，以改善散热性能，为无铅产品，其引脚框采用100%无锡电镀工艺。
商品特性
- 宽电压供电范围：6.5V~40V
- 导通电阻RDS(ON)为600mΩ
- 3.5A峰值驱动输出，2A持续输出能力
- 支持欠压锁定保护
- 低功耗休眠模式
- 支持PWM电流整流、限流及方向控制
- 支持短路保护
- 支持过温关断电路
- 具备自动故障恢复功能
应用领域
- 打印机及办公自动化设备
- 电器
- 机器人
- 工业设备
