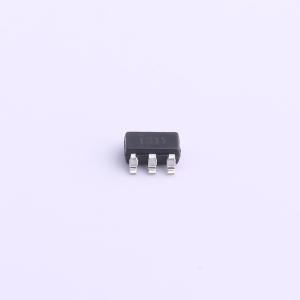

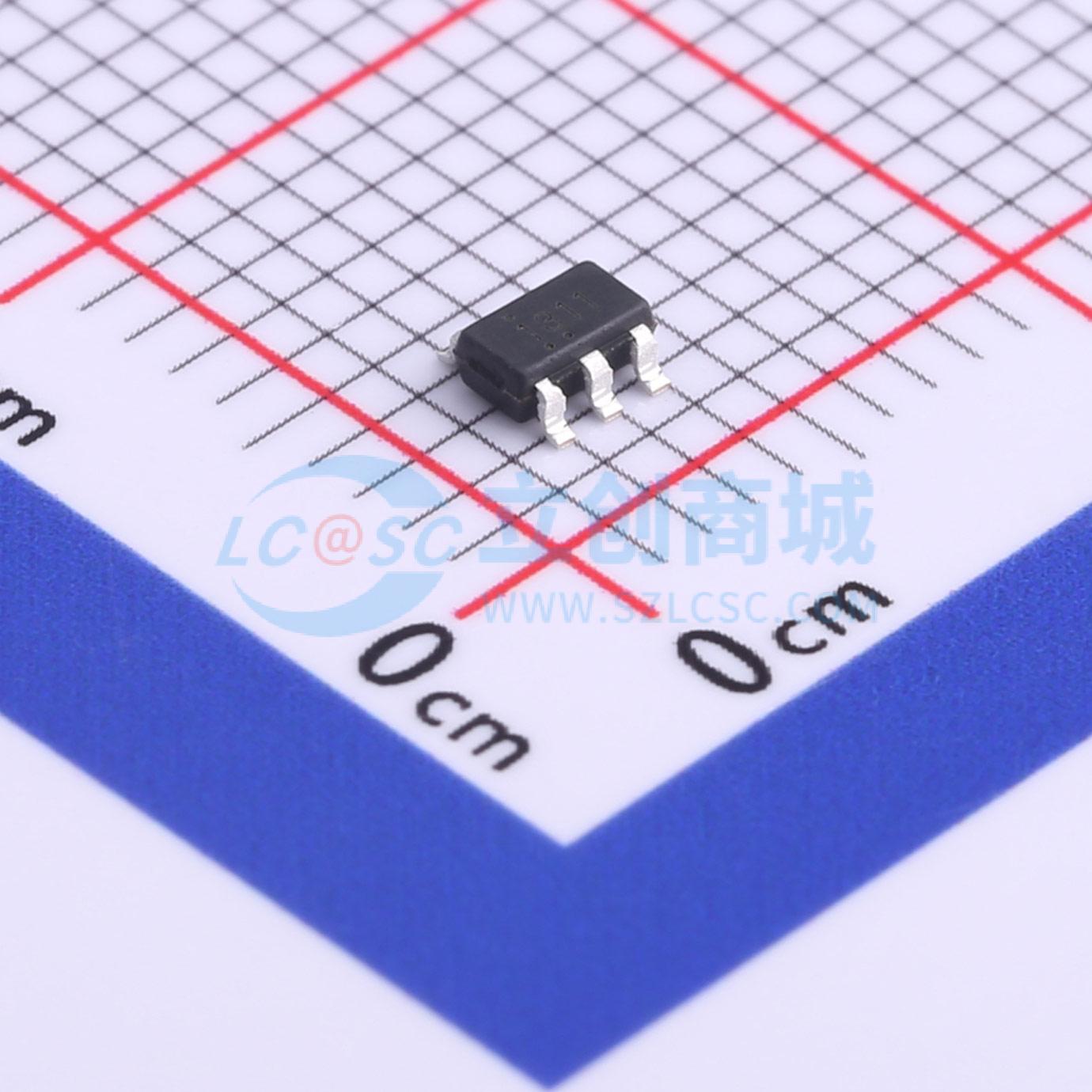

PT1311E23F
高效率同步升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PT1311是一款低启动电压、高效率的同步整流升压直流-直流转换器。输入电压范围为0.6V至Vout,输出电压为可调电压,范围为2.5V至5.5V。具有40uA静态工作电流,100mA输出电流能力,固定1.2MHz开关频率,内置同步整流和抗振铃电路,适用于单节锂电池和单节/2节AA电池应用。
- 品牌名称
- PowTech(华润矽威)
- 商品型号
- PT1311E23F
- 商品编号
- C513776
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 |
商品概述
PT1311是一款同步升压DC-DC转换器，它通过控制内部集成的功率开关来达到全负载范围内的高转换效率。它的开关工作在固定的1.2MHz频率上，内部采用带斜坡补偿的电流模式来实现脉宽调制，实现升压的功能。PT1311可以工作在低于1V的输入电压下，它的最低启动电压为0.85V。
商品特性
- 低启动电压，高效率的同步整流升压型直流 - 直流转换器
- 输出电压为可调电压输出
- 芯片的静态工作电流40uA，关断电流小于1uA
- 0.85V到4.2V的输入电压范围
- 1.2MHz开关频率减小了外围元器件尺寸，降低了系统成本
- 电流模式工作使其具备良好的电源和负载变化的响应，并具有开关电感峰值限流的功能
- 内部环路补偿进一步减少了外围元器件
- 抗振铃电路减少了由非连续模式工作带来的EMI
- PFM模式提高了轻载时的转换效率
- 采用SOT23 - 6的封装形式
- 输入电压工作范围：0.6V – Vout
- 输出电压范围：2.5V – 5.5V
- 高效率: 高至94%
- 100mA输出电流能力（1节AA电池）
- 400mA输出电流能力（2节AA电池）
- 最低输入启动电压：0.85V
- 固定开关频率：1.2MHz
- 内置同步整流
- 内置抗振铃电路减小EMI辐射
- 过流保护
- 过温保护
- 轻载自动进入PFM模式
- 满足RoHS标准
应用领域
- 锂电池补充包
- USB音响
- 无线鼠标
- 数码相机
- MP3/MP4播放器
- 便携式设备
