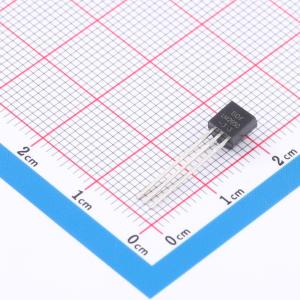

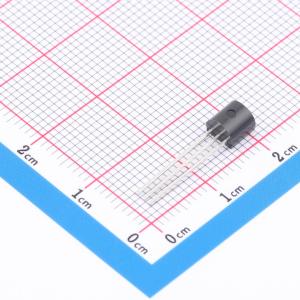

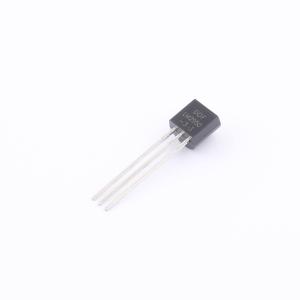

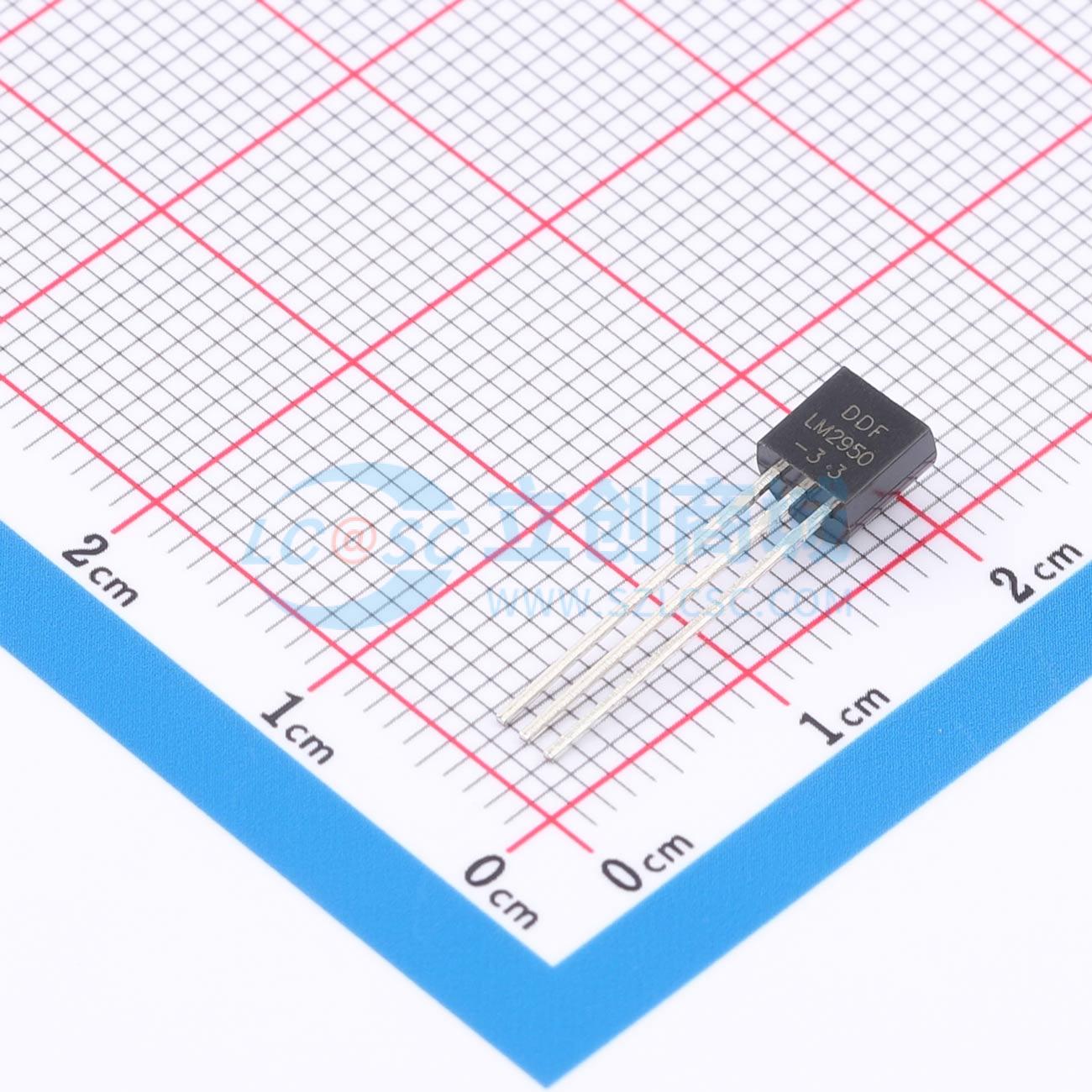

LM2950-3.3-TO-92
3.3V 100mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出类型：固定。 输出极性：正极 输出电压VOUT: 3.3V 最大输入电压VIN: 30V 输出电流IO：100mA 输出电源精度： 工作温度：-55~+150℃
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- LM2950-3.3-TO-92
- 商品编号
- C50229739
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 30V | |
| 输出电压 | 3.3V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 380mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 75uA | |
| 噪声 | 430uVrms | |
| 功能特性 | 使能控制；复位功能；过流保护；热关断 | |
| 工作温度 | -55℃~+150℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LM2950 是一款微功耗低压差电压稳压器。该器件是电池供电应用的理想选择，例如无绳电话、无线电控制系统和便携式计算机。LM2950 具有极低的静态电流（典型值 75 μA）和极低的输出压差电压（轻载时典型值 400 μV，100 μA 负载时典型值 380 μV）。该器件包含严格的初始容差（典型值 0.5%）、极佳的负载和线性调整率（典型值 0.05%）以及非常低的输出温度系数，使其可用作微功耗电压基准。错误标志输出功能用作上电复位，以警告因输入电池电量不足导致的输出电压过低。另一项特性是与逻辑兼容的关断输入，可控制稳压器的开启和关闭。LM2950 采用 8 引脚塑料封装。稳压器输出电压可通过引脚连接设置为 -XX 伏特，或通过外部电阻对编程设置在 1.24 伏特至 29 伏特之间。LM2950 也提供与其他固定稳压器兼容的 3 引脚 TO-92 封装。
商品特性
- 高精度输出电压
- 保证 100 mA 输出电流
- 极低静态电流
- 极其严格的负载和线性调整率
- 极低的温度系数
- 电流和热限制保护
- 低压差电压
- 仅需 1 μF 电容即可稳定工作
- 错误标志警告输出压降
- 逻辑控制电子关断
- 输出电压可在 1.24V 至 29V 范围内编程
- 湿度敏感等级 3
应用领域
- 电池供电系统
- 便携式消费设备
- 便携式计算设备
- 便携式仪器仪表与无绳电话
- 汽车电子与无线电控制系统
- 开关电源后级稳压器
- 电子设备
