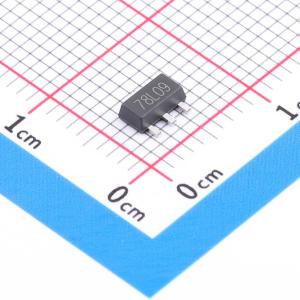

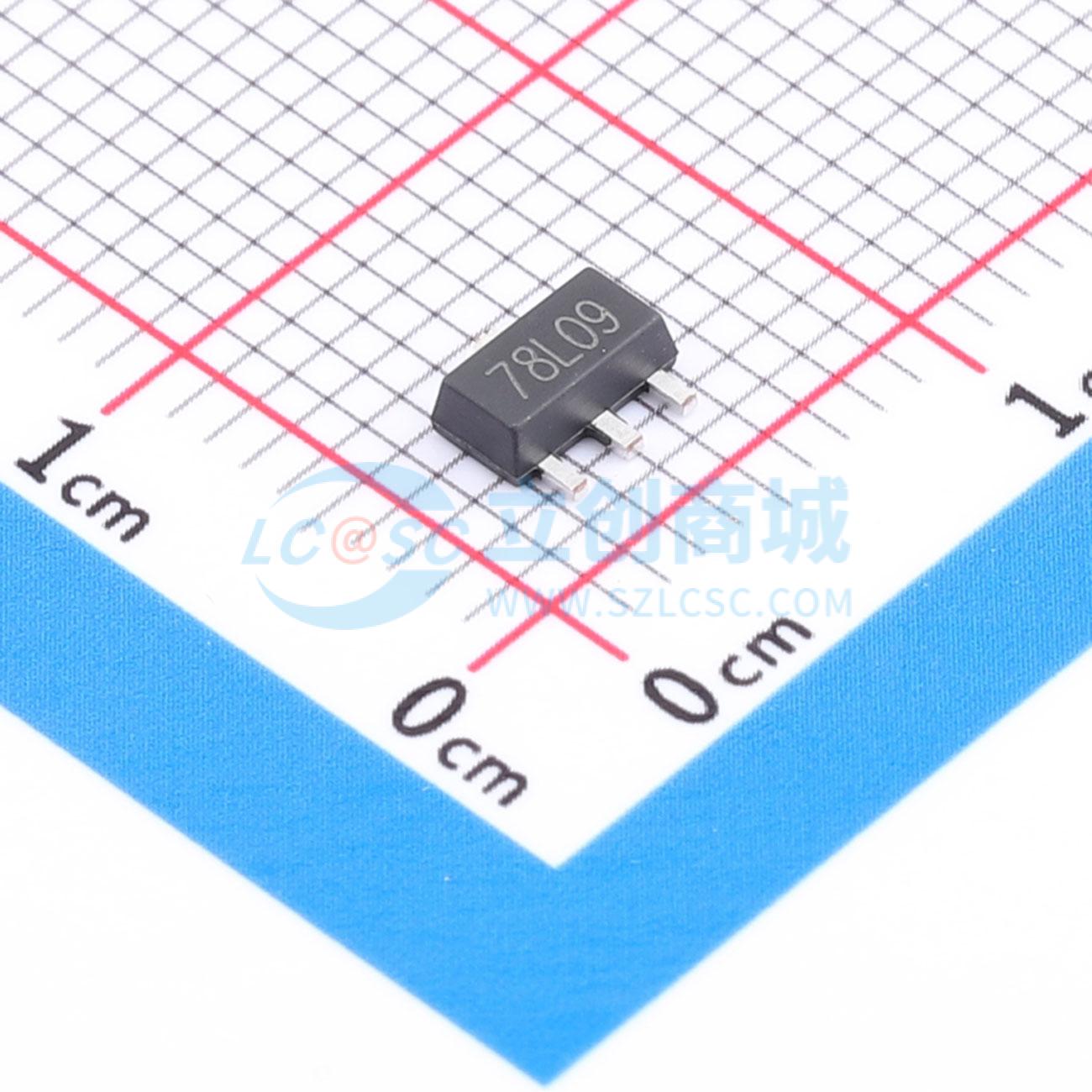

78L09-SOT-89
三端正电压调节器，具备内部热过载保护和短路电流限制功能，无需外部组件，有多种封装形式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出类型：固定。 输出极性：正极 输出电压VOUT: 9V 最大输入电压VIN: 30V 输出电流IO：150mA 输出电压精度： ±5% 工作温度：-40~+125
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- 78L09-SOT-89
- 商品编号
- C50229752
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 24V | |
| 输出电压 | 9V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 38dB | |
| 压差 | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 58uV | |
| 功能特性 | 短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | - |
商品概述
该系列固定电压单片集成电路电压稳压器专为广泛的应用而设计。这些应用包括板载稳压，以消除与单点稳压相关的噪声和分布问题。此外，它们可与功率传输元件结合使用，以构成大电流电压稳压器。每个稳压器可提供高达150mA的输出电流。其内部限流和热关断功能使其基本不受过载影响。当用作齐纳二极管-电阻组合的替代品时，可在获得更低偏置电流的同时，有效改善输出阻抗。
商品特性
- 三端正电压稳压器
- 输出电流高达150 mA
- 内部热过载保护
- 内部短路电流限制
- 无需外部元件
- 9.0V输出电压
- 提供塑料TO-92、SOT-89和SOT-23封装
