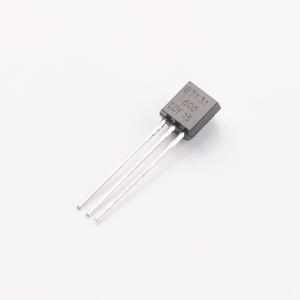

BT131-600E
双向可控硅，可与逻辑电平IC、低功率门驱动电路和微控制器直接接口，具备高阻断电压能力，四象限触发，栅极灵敏，适用于通用双向开关和相位控制应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可控硅类型：双向可控硅。 断态峰值电压（VDRM/VRRM)：600V 通态电流（IT(RMS)）：1A 浪涌电流（ITSM）： 16A 峰值通态压降（VTM): 1.4 门极触发电流（IGT3)：1-3mA 结温（TJ）：-40℃~+125℃
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- BT131-600E
- 商品编号
- C50229718
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.1665克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 1A | |
| 浪涌电流 | 16A |
| 属性 | 参数值 | |
|---|---|---|
| 门极平均耗散功率(PG(AV)) | 100mW | |
| 通态峰值电压(Vtm) | 1.4V | |
| 门极触发电压(Vgt) | 1.5V | |
| 保持电流(Ih) | 5mA；8mA | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 可直接与逻辑电平IC接口
- 可直接与低功率栅极驱动电路和微控制器接口
- 高阻断电压能力
- 采用平面钝化工艺，确保电压耐受性和可靠性
- 可在所有四个象限触发
- 栅极触发灵敏度极高
应用领域
- 通用双向开关与相位控制应用
- 空调室内风扇控制
- 通用电机控制
- 通用开关
