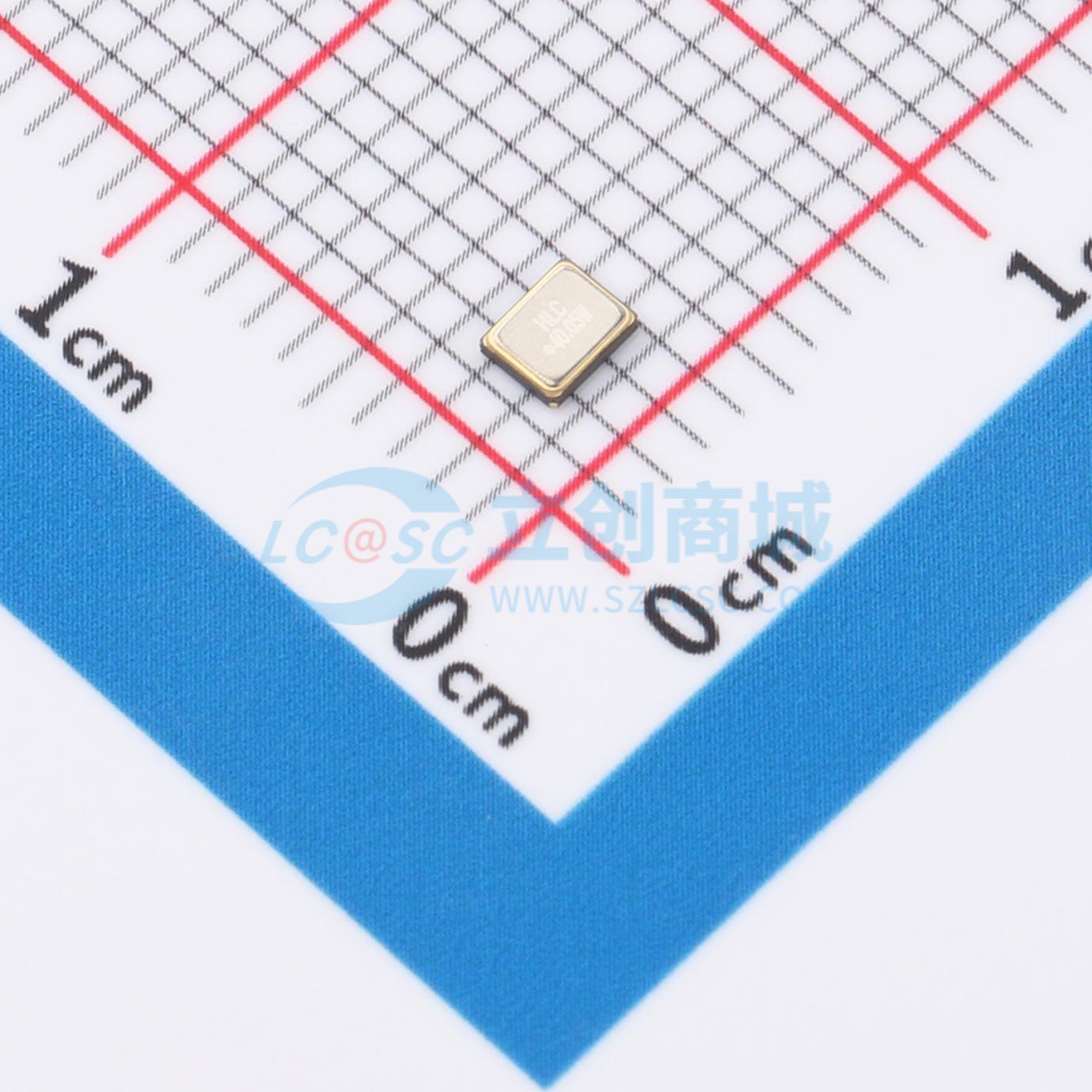

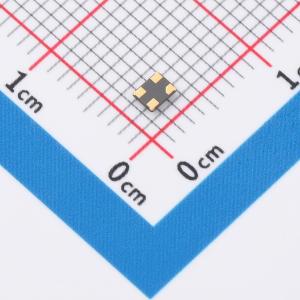

HH40000026

该器件标称频率为40.00000 MHz，采用2520封装。电气规格包括：电路测量采用SAUNDERS & ASSOCIATES 250B-1网络分析仪；在DC 100V下绝缘电阻大于500MΩ；密封性测试包括：细检漏采用氦气加压4kg/cm²保持1小时，粗检漏采用Heliot 701W1设备测试，漏率小于1×10⁻⁹ Pa·m³/sec。可靠性测试项目包括：从75 cm高度跌落至2mm厚不锈钢板，随机方向3次；机械冲击为半正弦波（1000 G），三个相互垂直轴各3次；振动测试频率范围10~2000 Hz，振幅1.5 mm，扫频时间20分钟，测试时间2小时；可焊性测试依据Method 208C，温度245℃ ± 5℃，材料为H63A（含银2~3%），最小浸入深度0.5 mm，浸入时间3 ± 0.5秒，助焊剂为松香树脂甲醇溶剂（1：4）；耐焊接热测试依据Method 210，条件I或J，浸入260 ± 5℃焊锡槽10秒，180℃以上时间为90~120秒；低温存储测试为-40℃ ± 2℃下放置16小时；高温存储测试为125℃ ± 3℃下放置72小时；热冲击测试为100次温度循环。
