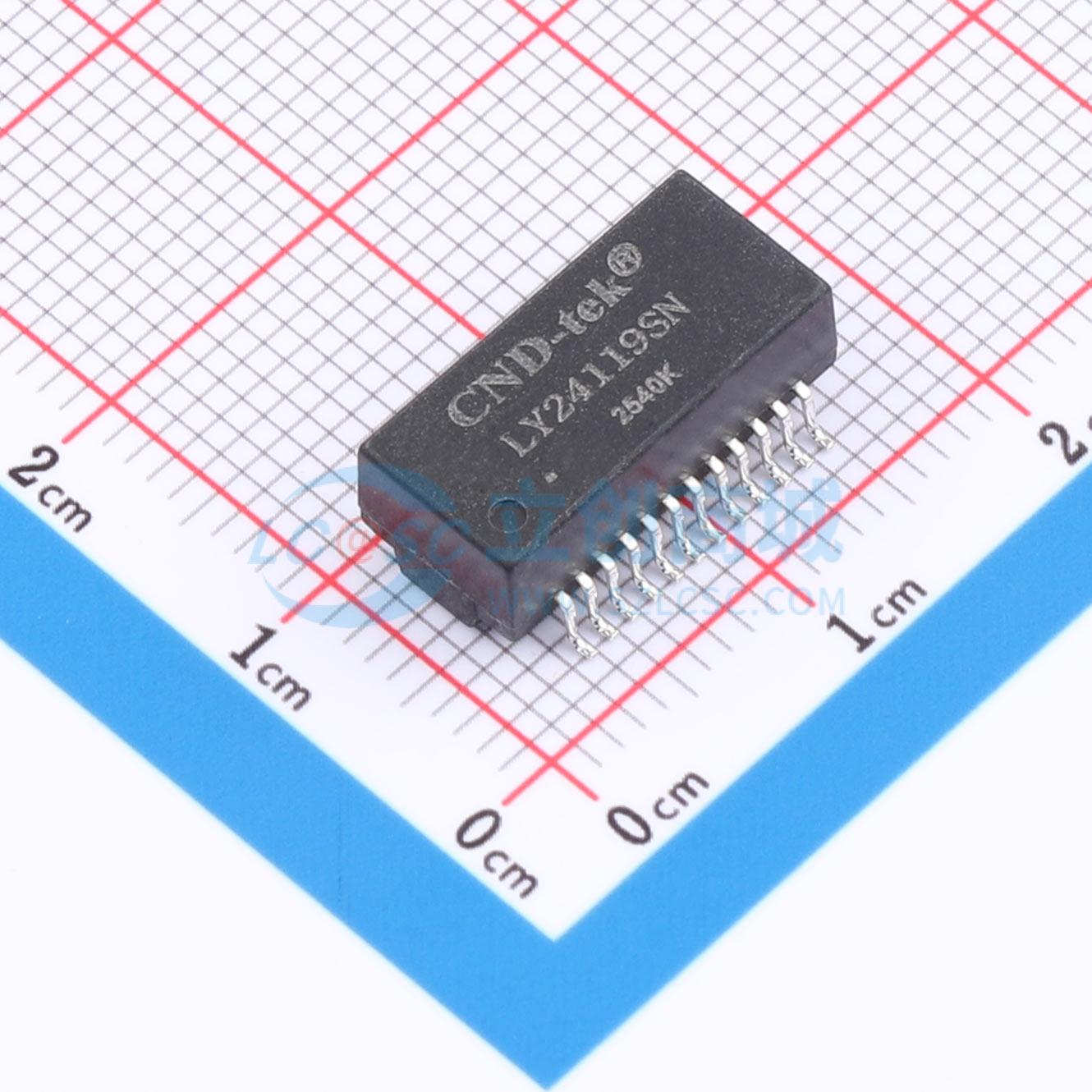

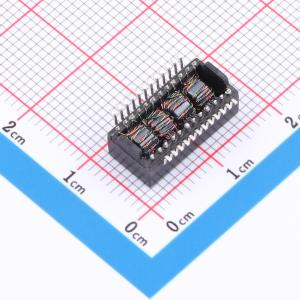

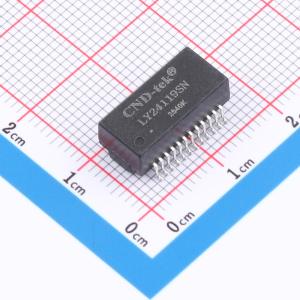

LY24119SN T
100/1000M POE+单端口变压器模块，适用于长距离千兆以太网全双工应用，支持五类UTP电缆，符合IEEE 802.3at标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 千兆POE网络变压器 以太网变压器 隔离变压器
- 品牌名称
- CND-tek(磁联达)
- 商品型号
- LY24119SN T
- 商品编号
- C50159059
- 商品封装
- SMD-48P,27.8x12.2mm
- 包装方式
- 编带
- 商品毛重
- 1.556711克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 网口变压器 | |
| 匝数比 | 1CT:1CT；1CT:1CT | |
| 电感值 | 350uH | |
| 速率 | 1000Base-T |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 单口 | |
| 功能(POE或非POE) | POE | |
| 隔离电压(Vrms) | 1.5kV | |
| 工作温度 | -40℃~+85℃ |
商品概述
该产品专为长距离千兆以太网1000 Base - T全双工应用而设计，支持四对5类非屏蔽双绞线（UTP）电缆，具备用于隔离和低共模辐射的电缆接口，符合1000 Base - T的IEEE 802.3at标准，适用于端点和中间跨接POE +应用，每个POE端口电流能力为720mA，工作温度范围为 - 40℃ ~ + 85℃，存储温度范围为 - 40℃ ~ + 125℃。
商品特性
- 最小OCL为350µH（100KHz、100mV、8mA直流偏置条件下）
- 最大漏感为0.5µH（100KHz、0.1V条件下）
- 最大Cw/w电感为28pF（100KHz、0.1V条件下）
- 最大DCR为1.40Ω
- 匝数比（±5%）：1CT:1CT（TX），1CT:1CT（RX）
- 极性：2 - 23、5 - 20、8 - 17、11 - 14同相
- 最大插入损耗为 - 1.0dB（0.3 - 100MHz）
- 最小回波损耗： - 18dB（1 - 30MHz）； - 14dB（30 - 60MHz）； - 12dB（60 - 80MHz）； - 10dB（80 - 100MHz）
- 最小串扰为 - 30dB（1 - 100MHz）
- 最小共模抑制比为 - 30dB（1 - 100MHz）
- 隔离高压：1500Vrms、2mA、60秒
