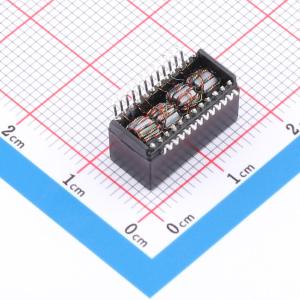

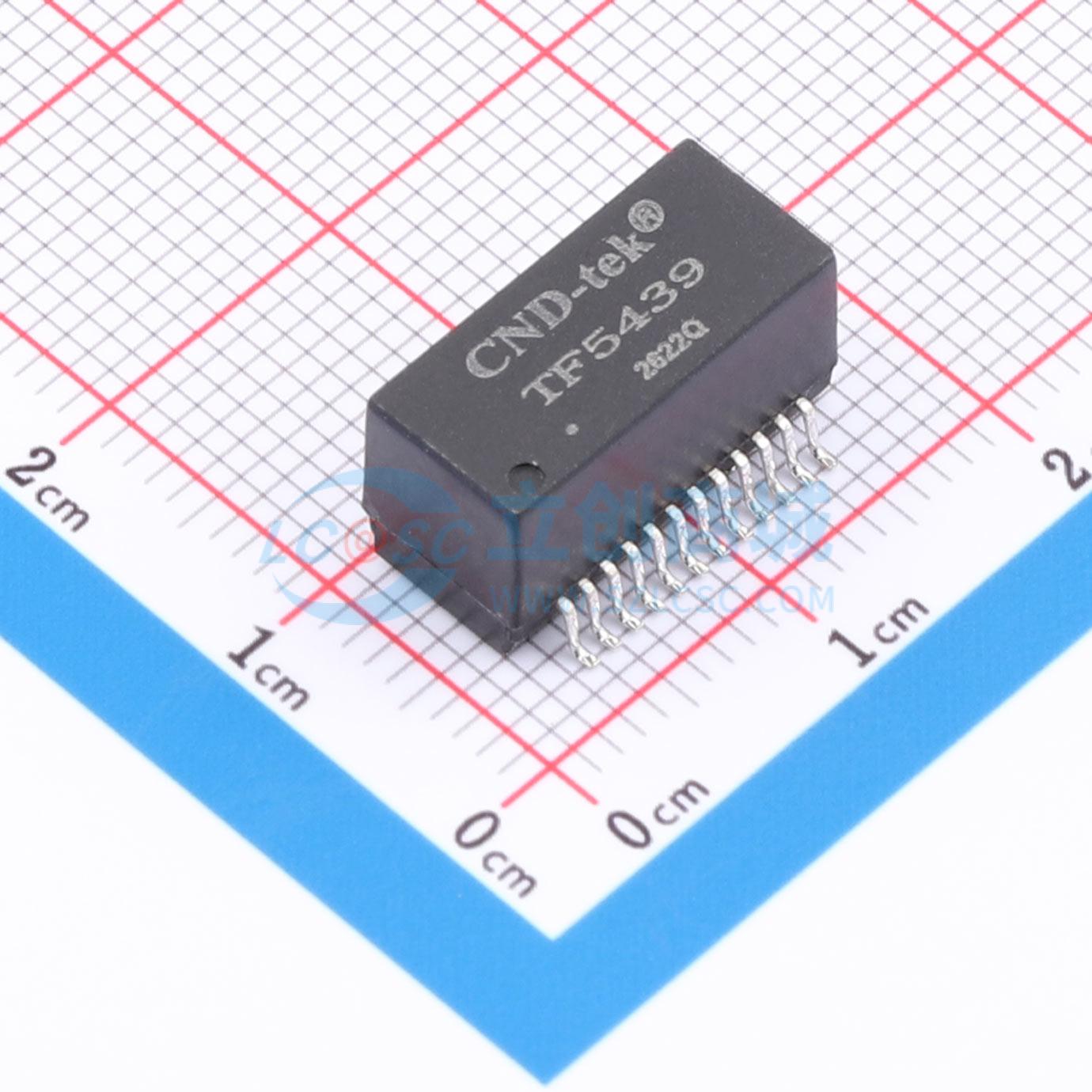

TF5439 T
TF5439 T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 千兆POE++网络变压器 以太网变压器 隔离变压器
- 品牌名称
- CND-tek(磁联达)
- 商品型号
- TF5439 T
- 商品编号
- C50159061
- 商品封装
- SMD-24P,15.1x7.1x8.2mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
该产品专为长距离千兆以太网1000 Base - T全双工应用而设计，支持四对5类非屏蔽双绞线（UTP）电缆，具备用于隔离和低共模辐射的电缆接口，符合1000 Base - T的IEEE 802.3bt标准，适用于末端和中间跨接POE++应用，每个POE端口具有1100mA的电流承载能力，工作温度范围为 - 40℃ ~ +85℃，储存温度范围为 - 40℃ ~ +125℃。
商品特性
- 专为长距离千兆以太网1000 Base - T全双工应用设计
- 支持四对5类非屏蔽双绞线电缆
- 具备用于隔离和低共模辐射的电缆接口
- 符合1000 Base - T的IEEE 802.3bt标准
- 适用于末端和中间跨接POE++应用，每个POE端口电流承载能力为1100mA
- 工作温度范围： - 40℃ ~ +85℃
- 储存温度范围： - 40℃ ~ +125℃
- 最小OCL：350µH（100KHz，100mV，8mA直流偏置）
- 最大漏感：0.5µH（100KHz，0.1V）
- 最大电感Cw/w：28pF（100KHz，0.1V）
- 最大DCR：1.40Ω
- 匝数比（±5%）：1CT:1CT（TX），1CT:1CT（RX）
- 极性：2 - 23、5 - 20、8 - 17、11 - 14同相
- 最大插入损耗： - 1.0dB（0.3 - 100MHz）
- 最小回波损耗： - 18dB（1 - 30MHz）； - 14dB（30 - 60MHz）； - 12dB（60 - 80MHz）； - 10dB（80 - 100MHz）
- 最小串扰： - 30dB（1 - 100MHz）
- 最小共模抑制比： - 30dB（1 - 100MHz）
- 隔离高压：1500Vrms，2mA，60秒
