温馨提醒：图片仅供参考，商品以实物为准

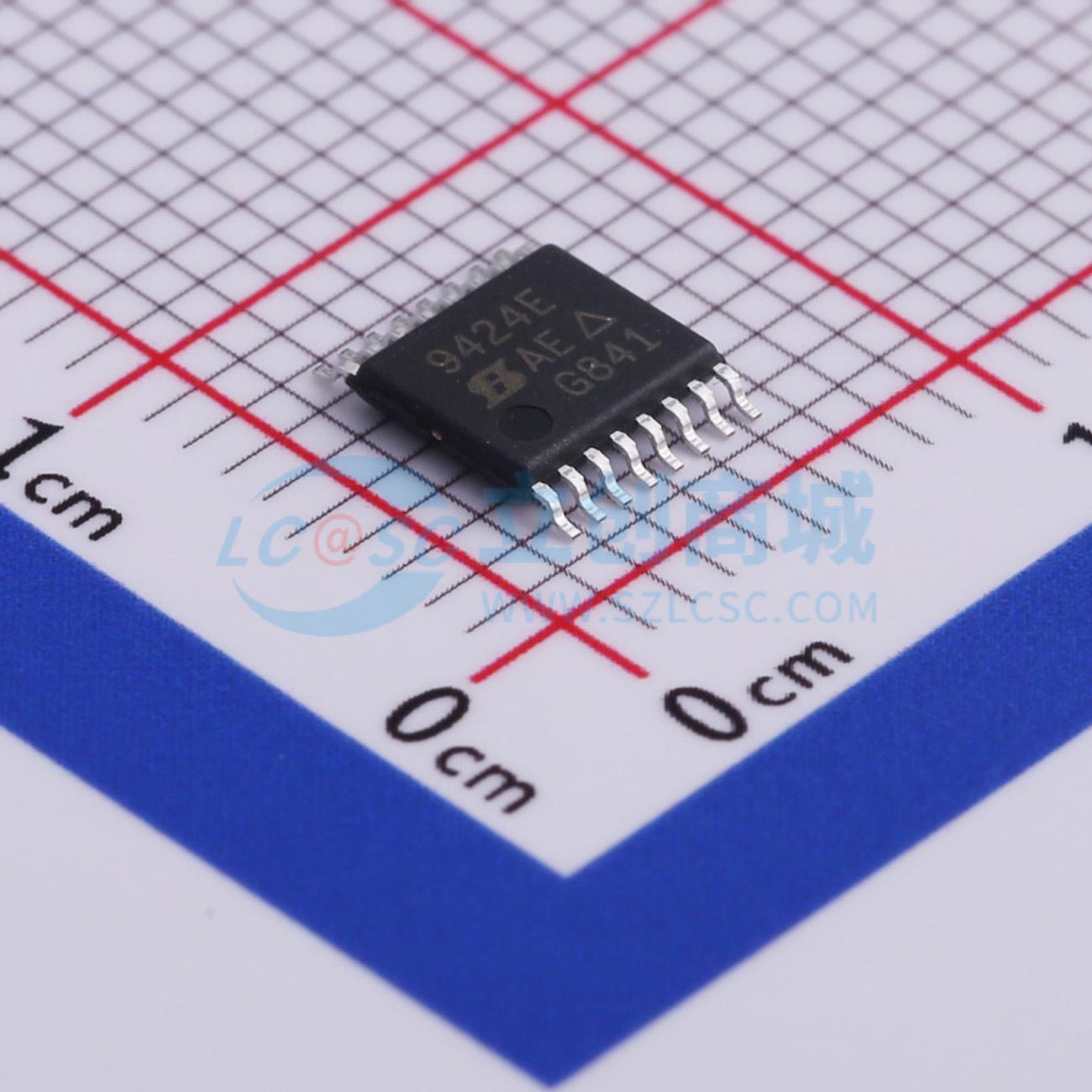

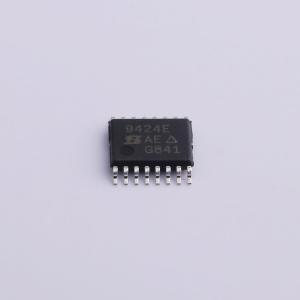

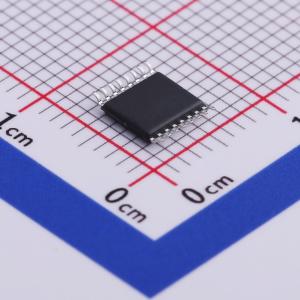

DG9424EDQ-T1-GE3
1.6 Ω导通电阻,±5V,+12V和+3V四通道单刀单掷开关
SMT扩展库PCB免费打样
- 描述
- DG9424E、DG9425E、DG9426E是单片四通道单刀单掷模拟开关。DG9424E和DG9425E仅在响应相反逻辑电平时有所不同。DG9426E有两个常开和两个常闭开关，可进行多种配置，包括四个SPST、两个SPDT和一个DPDT。
- 品牌名称
- VISHAY(威世)
- 商品型号
- DG9424EDQ-T1-GE3
- 商品编号
- C511508
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | - | |
| 工作电压 | 3V~16V；-8V~-3V；3V~8V | |
| 导通时间(ton) | 78ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 4Ω | |
| 关闭时间(toff) | 44ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 89pF |
商品概述
DG9424E、DG9425E、DG9426E 是单片四通道单刀单掷模拟开关。DG9424E 和 DG9425E 仅在对相反逻辑电平响应方面有所不同。DG9426E 有两个常开开关和两个常闭开关。它可以有多种配置，包括四个单刀单掷（SPST）、两个单刀双掷（SPDT）和一个双刀双掷（DPDT）。 采用 BiCMOS 晶圆制造技术，使 DG9424E、DG9425E 和 DG9426E 能够在单电源和双电源下工作。单电源电压范围为 3 V 至 16 V，双电源工作建议使用 ±3 V 至 ±8 V。每个开关导通时在两个方向上的导通性能相同，关断时可阻断高达电源电平的输入电压。 在整个输入信号电压范围内，低且平坦的导通电阻带来出色的线性度，降低插入损耗和信号失真，使其非常适合数据采集和可编程增益控制应用。这些开关特性也使其非常适合音频信号切换和替代簧片继电器。 DG9424E、DG9425E、DG9426E 具有低功耗、快速开关速度和低电压逻辑控制阈值的特点。专利设计实现了低电荷注入，最大限度地减少了开关瞬态。 工作温度范围为 -40 ℃ 至 +85 ℃。DG9424E、DG9425E、DG9426E 采用 16 引脚 TSSOP 封装。
商品特性
- 3 V 至 16 V 单电源或 ±3 V 至 ±8 V 双电源工作
- 典型导通电阻 1.6 Ω
- 控制端与 3 V 逻辑兼容
- 双向轨到轨信号切换
- 快速开关速度
- 开关导通泄漏电流 <0.2 nA
- 先断后通开关（DG9426）
应用领域
- 自动测试设备
- 数据采集系统
- 仪表和仪器
- 医疗保健系统
- 通信系统
- 音频和视频信号路由
- 继电器替代
- 电池供电系统
- 计算机外设
