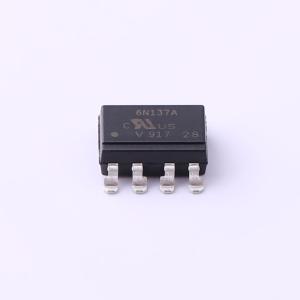

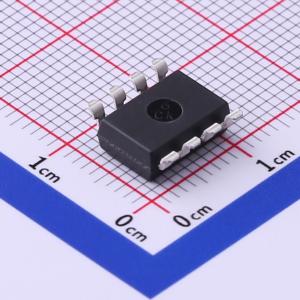

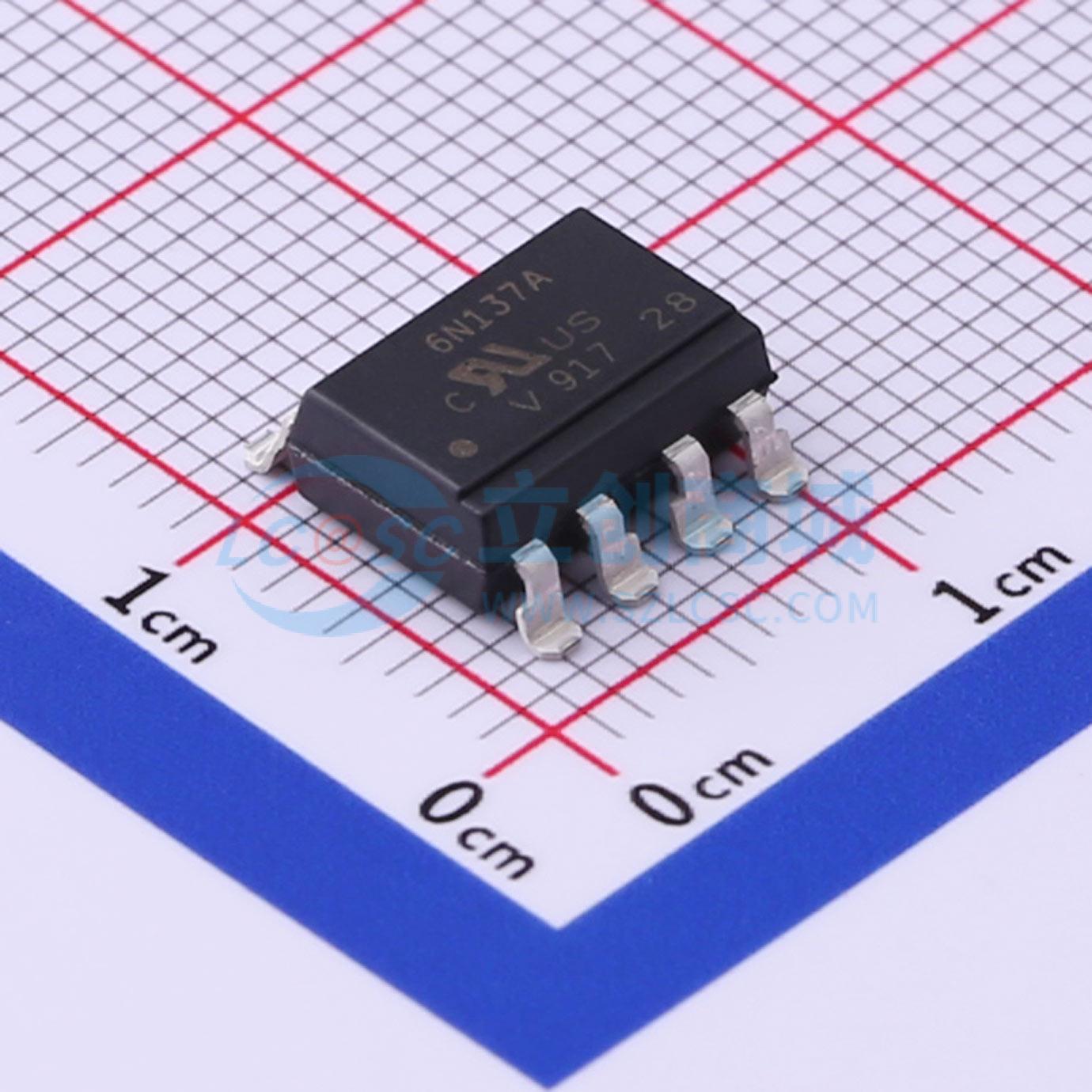

6N137A-X007T
停产 DC输入 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道10MBd光耦合器，采用高效输入LED，耦合到具有可频闪输出的超高速集成光电探测器逻辑门。该探测器具有集电极开路。内部屏蔽可保证1kV/μs的共模瞬态抗扰度。建议在引脚5和8之间连接一个0.1μF的旁路电容。
- 品牌名称
- VISHAY(威世)
- 商品型号
- 6N137A-X007T
- 商品编号
- C511372
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 正向压降(Vf) | 1.35V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
