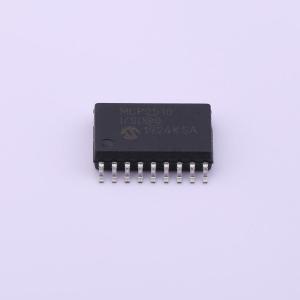

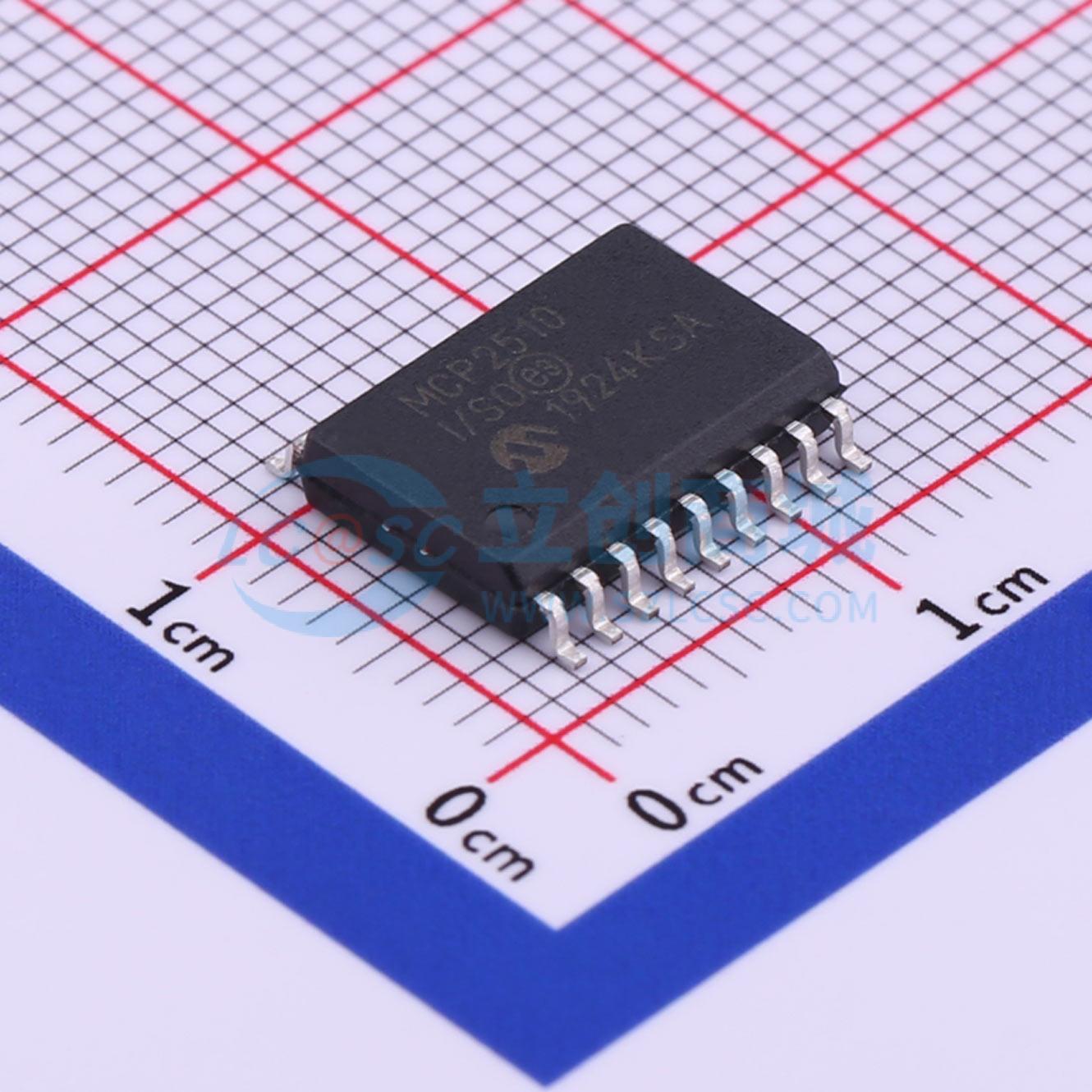

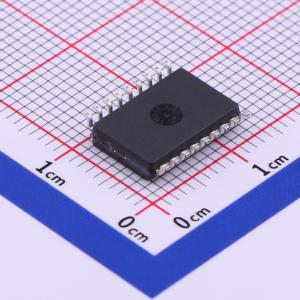

MCP2510-I/SO

MCP2510是一款全控制器局域网（CAN）协议控制器，实现了CAN规范V2.0 A/B。它支持CAN 1.2、CAN 2.0A、CAN 2.0B被动和CAN 2.0B主动版本的协议，能够发送和接收标准和扩展消息。它还具备验收滤波和消息管理功能。它包含三个发送缓冲区和两个接收缓冲区，可减少微控制器（MCU）所需的管理工作量。MCU通信通过行业标准的串行外设接口（SPI）实现，数据速率高达5 Mb/s。

• 以1 Mb/s的速率实现完整的CAN V2.0A和V2.0B：
  • 消息长度为0 - 8字节
  • 标准和扩展数据帧
  • 可编程比特率高达1 Mb/s
  • 支持远程帧
  • 两个具有优先级消息存储功能的接收缓冲区
  • 六个全验收滤波器
  • 两个全验收滤波器掩码
  • 三个具有优先级和中止功能的发送缓冲区
  • 用于自测试操作的回环模式
• 硬件特性：
  • 高速SPI接口（在4.5V、常温下为5 MHz）
  • 支持SPI模式0,0和1,1
  • 带可编程预分频器的时钟输出引脚
  • 具有可选使能功能的中断输出引脚
  • “缓冲区满”输出引脚可配置为每个接收缓冲区的中断引脚，或作为通用数字输出
  • “发送请求”输入引脚可配置为控制引脚，用于请求每个发送缓冲区立即发送消息，或作为通用数字输入
  • 低功耗睡眠模式
• 低功耗CMOS技术：
  • 工作电压范围为3.0V至5.5V
  • 典型工作电流为5 mA
  • 在5.5V时典型待机电流为10 μA
• 提供18引脚PDIP/SOIC和20引脚TSSOP封装
• 支持的温度范围：
  • 工业级（I）：-40℃至+85℃
  • 扩展级（E）：-40℃至+125℃
