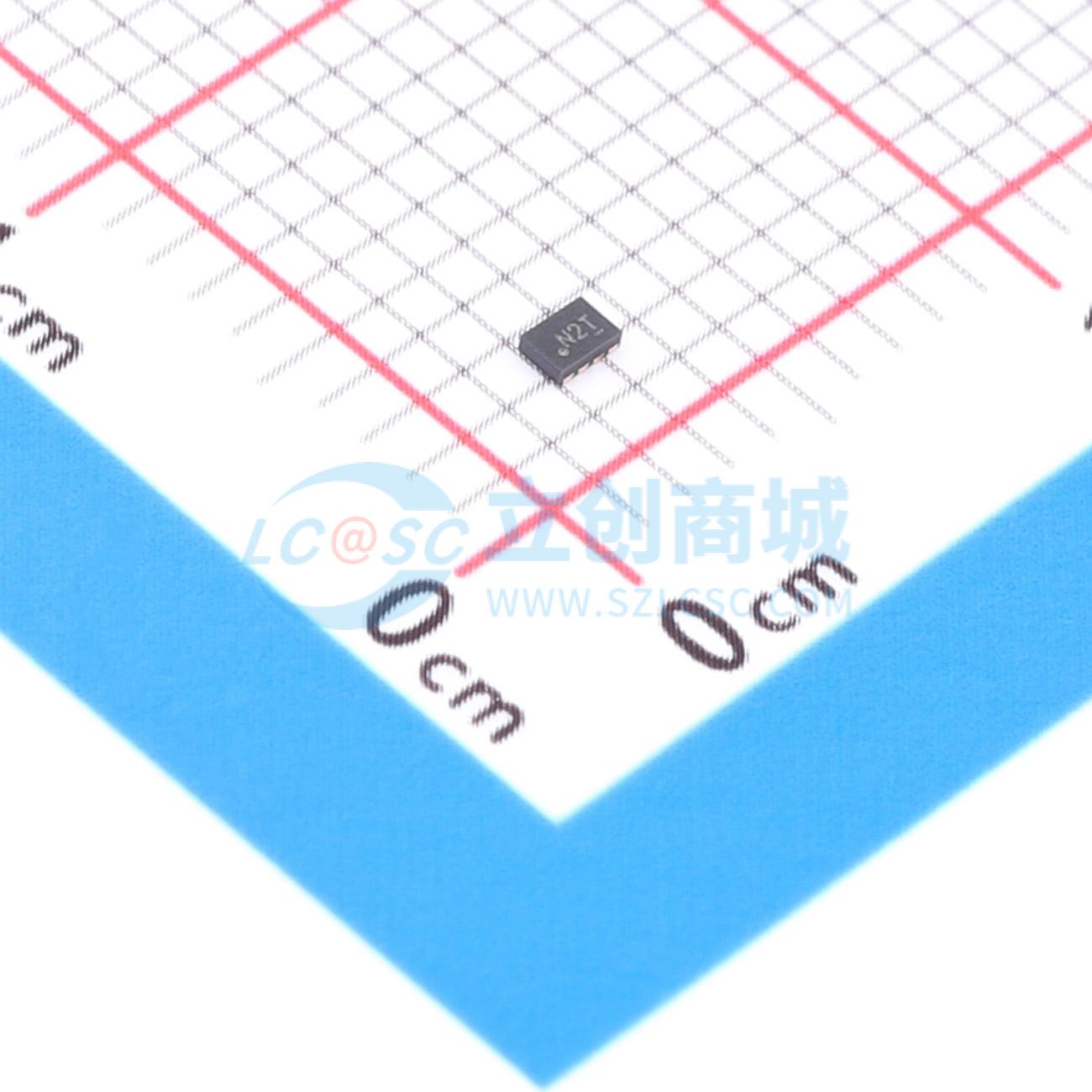

温馨提醒：图片仅供参考，商品以实物为准
SGM4553YXDO8G/TR
2位双向电压电平转换器，适用于开漏和推挽应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM4553YXDO8G/TR
- 商品编号
- C507646
- 商品封装
- XTDFN-8L(1x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.022036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 工作电压(VCCA) | 1.65V~5.5V | |
| 工作电压(VCCB) | 2.3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 断电保护；自动方向检测；输出使能高阻；集成上拉电阻 |
商品概述
SGM4553是一款2位、非反相、双向电压电平转换器，具有两条独立的可配置电源线。A端口和B端口分别跟踪VCCA电源和VCCB电源。A端口的电源电压范围为1.65V至5.5V，B端口为2.3V至5.5V。该器件可在不同电压节点（包括1.8V、2.5V、3.3V和5V）之间提供双向转换功能。SGM4553具有输出使能（OE）功能，用于控制输入和输出状态。当OE为低电平时，所有I/O进入高阻态，这有助于降低静态电流消耗。当VCCA供电时，OE具有内部下拉电流源。SGM4553提供绿色SOT - 23 - 8和XTDFN - 1.4×1 - 8L封装，工作环境温度范围为 - 40°C至 + 85°C。
商品特性
- 电源电压范围（VCCA ≤ VCCB）：A端口1.65V至5.5V；B端口2.3V至5.5V
- 无需方向控制信号。数据速率：推挽模式24Mbps；开漏模式2Mbps
- 支持VCCA或VCCB隔离。当VCCA或VCCB为低电平时，器件进入掉电模式
- VCCA和VCCB无需特定的上电顺序
- 支持掉电模式
- 工作温度范围 - 40°C至 + 85°C
- 提供绿色XTDFN - 1.4×1 - 8L和SOT - 23 - 8封装
应用领域
- 通用异步收发器
- I²C/SMBus接口
- 通用输入/输出（GPIO）
