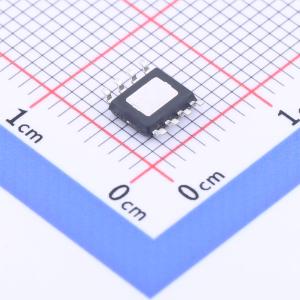

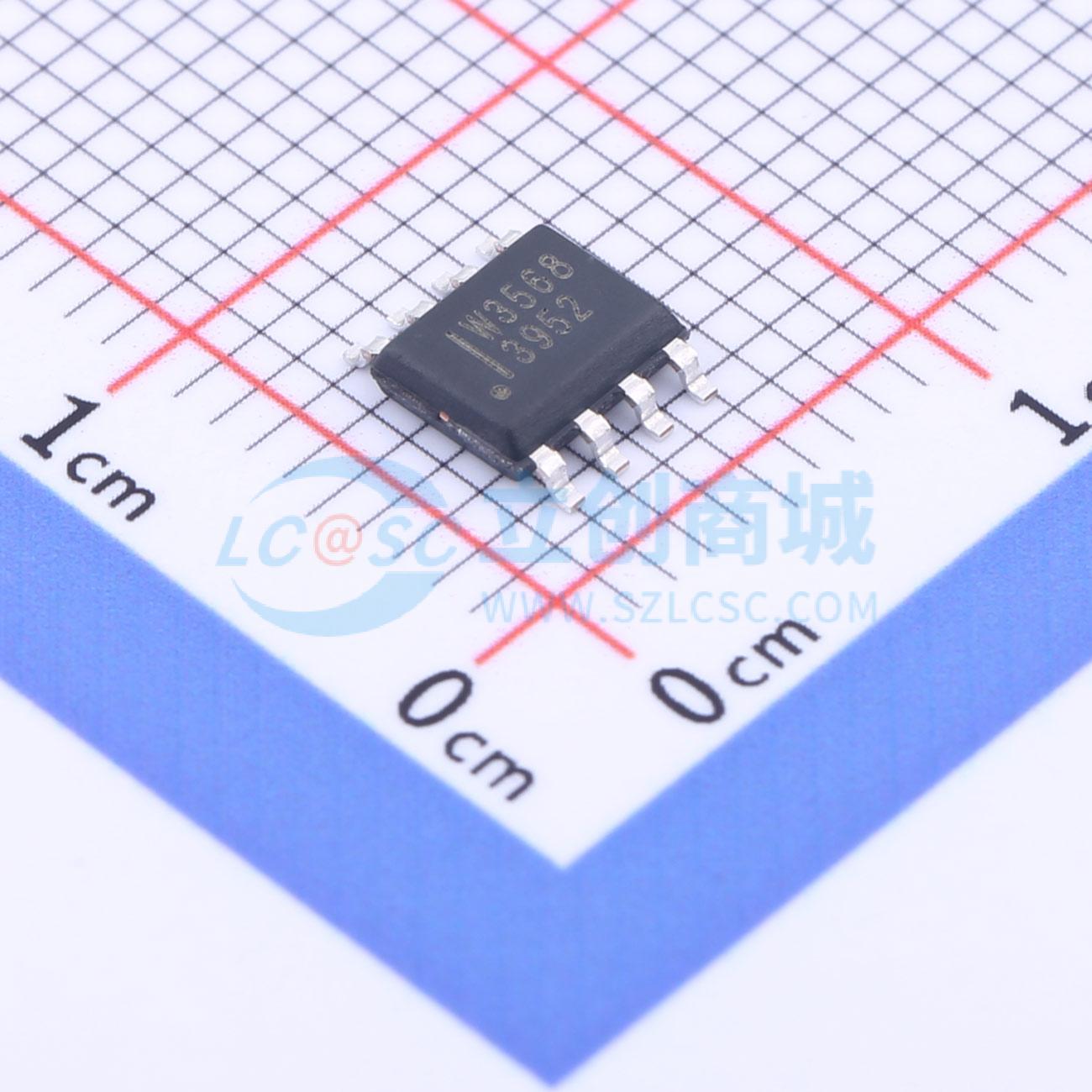

IS32LT3952-GRLA3-TR

品牌名称: ISSI(美国芯成)
商品型号: IS32LT3952-GRLA3-TR
商品编号: C507696
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

IS32LT3952 是一款 DC-DC 开关转换器，集成了一个 N 沟道 MOSFET，可工作于降压配置。该器件可在 4.5V 至 38V 的宽输入电压范围内工作，并能提供高达 1.5A 的恒定电流，用于驱动单个 LED 或多个串联的 LED。外部电阻 R_ISET 用于设置恒定的 LED 输出电流，同时允许针对各种 LED 配置自动调整输出电压。 IS32LT3952 在开关过程中以固定频率模式工作。在 VCC 和 TON 引脚之间连接有一个外部电阻，用于配置导通时间（开关频率）。开关频率会进行抖动以实现扩频操作，这将把电磁能量分散到更宽的频带中。此功能有助于优化 EMI 性能。施加到使能 (EN) 引脚的逻辑输入 PWM 信号将调节 LED 的平均电流。LED 亮度与 PWM 信号的占空比成正比。通过使用逐周期控制导通时间的方法，可实现具有快速瞬态响应的真正平均输出电流操作。 IS32LT3952 采用 SOP-8-EP 封装，带有外露焊盘以增强散热性能。它可在 4.5V 至 38V 的电压下工作，工作温度范围为 -40℃ 至 +125℃。 IS32LT3952 是一款降压稳压器，具有宽输入电压、低参考电压、快速输出响应和出色的 PWM 调光性能，非常适合驱动大电流 LED 串。它采用平均电流模式控制，以保持恒定的 LED 电流和一致的亮度。

商品特性

宽输入电压范围：4.5V 至 38V
可承受 40V 负载突降
真正的平均输出电流控制
在工作温度范围内最大输出电流为 1.5A
逐周期电流限制
集成高端 MOSFET 开关
通过直接逻辑输入或电源电压进行调光
内部控制环路补偿
欠压锁定 (UVLO) 和热关断保护
2μA 低功耗关断
扩频以优化 EMI
强大的故障保护功能：
- 引脚对地短路
- 元件开路/短路故障
- 相邻引脚间短路
- LED 开路/短路
- 热关断
通过 AEC-Q100 认证

应用领域

汽车照明
- 日行灯
- 转向/刹车灯
- 前后雾灯
- 矩阵大灯
- 摩托车大灯

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	-
	通道数	1

	属性	参数值
	输出电流	1.5A
	调光	PWM
	拓扑结构	降压
	工作温度	-40℃~+125℃
