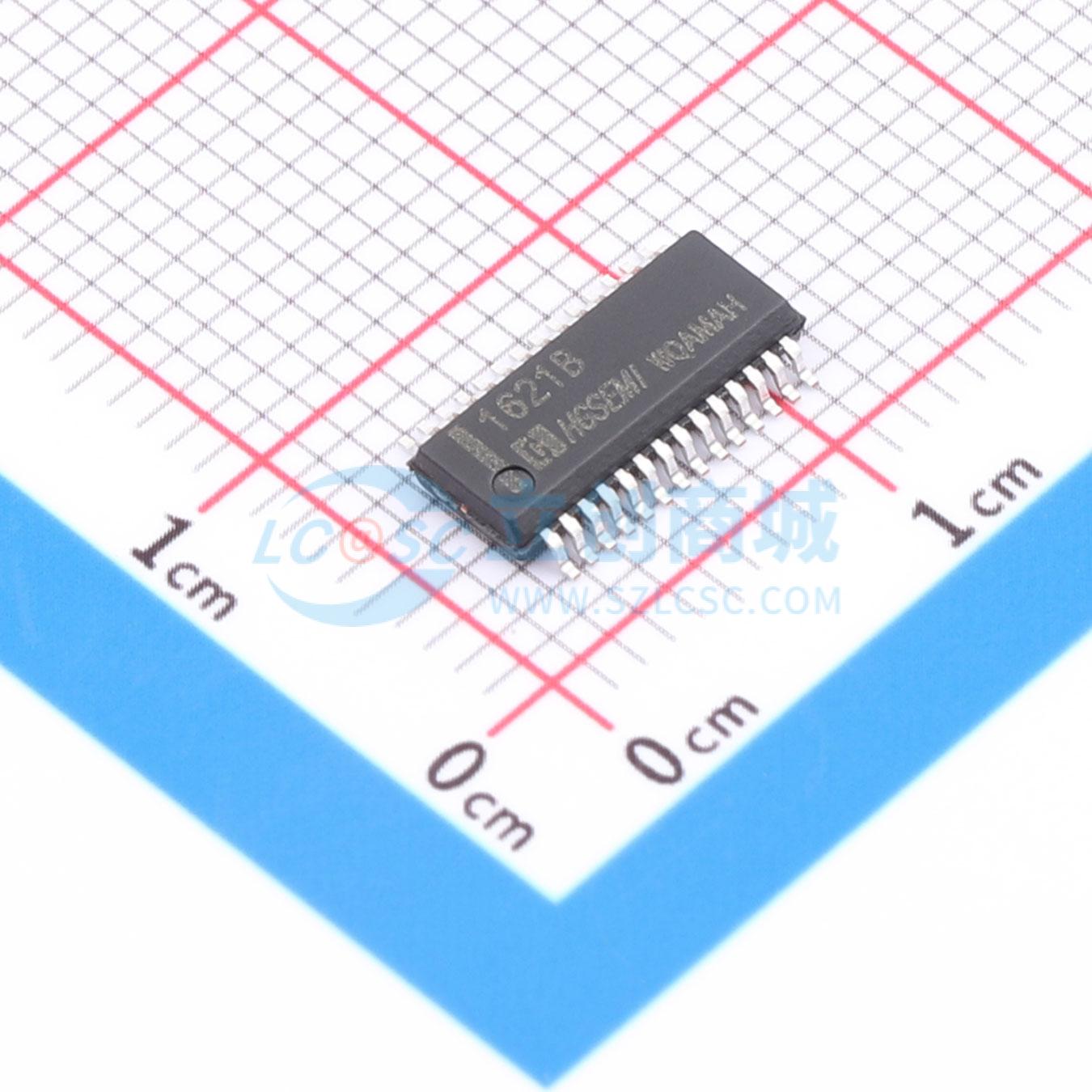

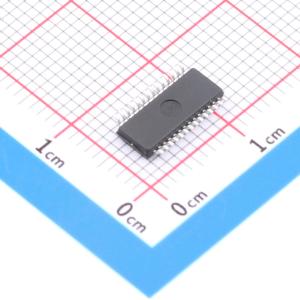

HG1621BMS/TR
LCD控制驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LCD 控制驱动电路
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG1621BMS/TR
- 商品编号
- C49496648
- 商品封装
- SSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.345519克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 32段 | |
| 工作电压 | 2.4V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/4,1/3,1/2 | |
| 工作电流 | 60uA | |
| 偏压 | 1/3,1/2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 256kHz | |
| 静态电流 | 0.1uA | |
| 耗散功率(Pd) | - | |
| 功能特性 | 内置振荡器 |
商品概述
HG1621B 是一款用于扩展微控制器输入/输出端口的外围设备。其显示矩阵为 32 列 × 4 行，构成一个 128 点阵的存储器映射式多功能液晶显示器驱动电路。该器件的软件特性使其非常适用于液晶显示器应用，包括液晶显示模块和显示子系统。其与主控制器之间的接口仅需 3 或 4 个端口。通过掉电命令可降低功耗。
商品特性
- 工作电压范围：2.4V ~ 5.2V
- 内置 256kHz RC 振荡电路
- 支持外接 32.768kHz 晶体或 256kHz 时钟输入
- 支持 1/2 或 1/3 偏置，以及 1/2、1/3 或 1/4 占空比
- 内置时基频率源
- 提供两种蜂鸣器频率选择（2kHz/4kHz）
- 提供掉电命令以降低功耗
- 内置时基和看门狗定时器电路
- 提供时基/看门狗定时器溢出输出
- 具有 8 种时基/看门狗定时器时钟源
- 32 × 4 路液晶显示器驱动
- 32 × 4 位显示随机存取存储器
- 3 线串行接口
- 液晶显示器驱动频率可通过软件设置
- 支持数据模式和命令模式指令
- 读/写地址自动递增
- 支持三种数据访问模式
- 可通过 VLCD 引脚调节液晶显示器电压，VLCD 电压必须小于或等于 VDD 电压
- 看门狗定时器频率计算公式为：f_WDT = 32kHz / 2^n，其中 n 的范围为 0 ~ 7
