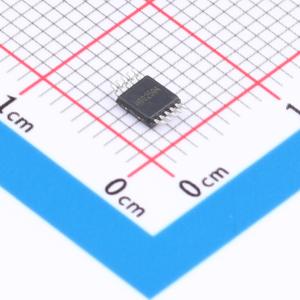

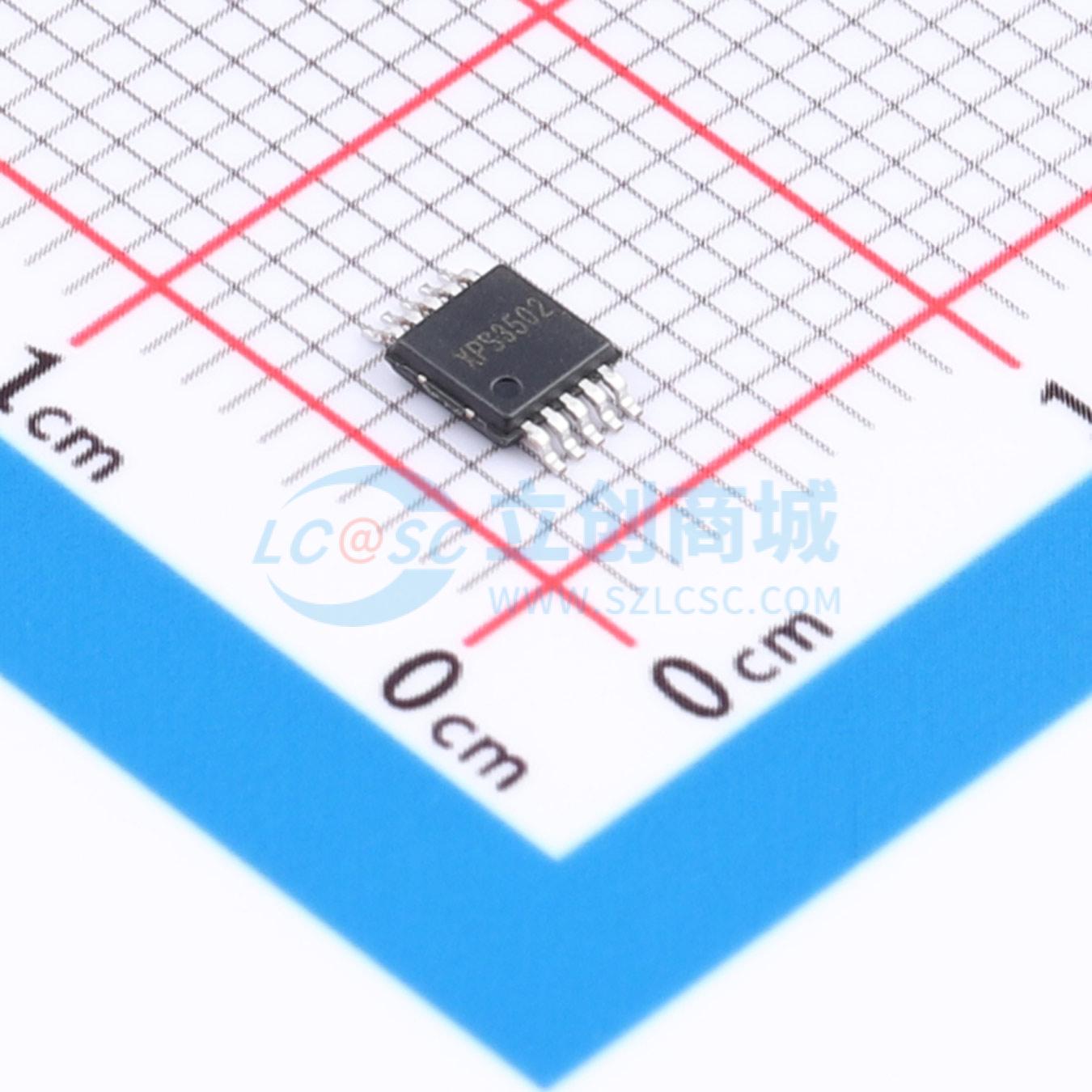

XPS3502AN10E

XPS3502是一种高度集成的数模混合信号、模拟电压输出的电容式传感器信号处理器，可用于汽车压力传感器以及工业和过程压力控制元件的传感器调理芯片。该器件具备放大、校准、温度补偿和非线性补偿功能，从而实现传感器固有的可重复测量特性。它采用自主设计的24位DSP信号处理器和集成的16位数模转换器实现数字化校正。通过DSP灵活的非线性信号处理技术以及DAC对信号偏移和跨度的校准，确保了传感器产品之间的可互换性。XPS3502的结构包括一个可编程传感器激励源、一个4档可编程增益放大器、一个用于信号转换的20位ADC、一个512字节的内部MTP、DSP模块、一个16位DAC以及一个内置温度传感器。此外，它还提供一个外接温度传感器接口，用于远程监测和信号处理。该芯片通过系数补偿算法校准，可灵活适配客户端不同特性的传感器，支持对传感器的零点、灵敏度进行最高三阶温度漂移校准以及最高三阶非线性校准。XPS3502支持比例电压和固定参考电压两种工作模式，并且其模拟输出电压具有可编程限幅功能以防止过冲。它支持过压保护功能、JFET高压供电或直接高压供电、模拟电压输出以及传感器诊断功能。XPS3502提供10引脚或16引脚封装，涵盖商业级、工业级和汽车级温度范围。同时提供支持客户端的校准系统。该芯片还支持I²C和DIO单总线通信，满足绝大多数客户端的接口需求，并且DIO支持总线通信，有力支持客户批量量产标定。

• 具备放大、校准、温度补偿以及非线性补偿功能
• 支持客户端传感器补偿算法校准
• 支持±15pF差模电容输入，1-70pF共模电容输入
• 支持DIO单线串口及I²C通信方式
• 信号增益可达40倍
• 通过内嵌MTP查表支持多点校准的温度修正
• 支持对桥连接传感器的电压模式
• 支持高达36V的直接高压供电
• 支持总线通信
• 供电端可耐受正压36V
• 可调节输出电压限幅
• 可选择芯片内置或外置温度检测
• 具备与传感器连接供电及输出端的自诊断功能
• 工作温度范围：-40℃ ~ 125℃
• 低电流功耗
• 上电响应时间小于3ms

• 电容式压力传感器
• 变送器
• 压力校准和控制器
• 呼吸机
• 仪器和仪表
