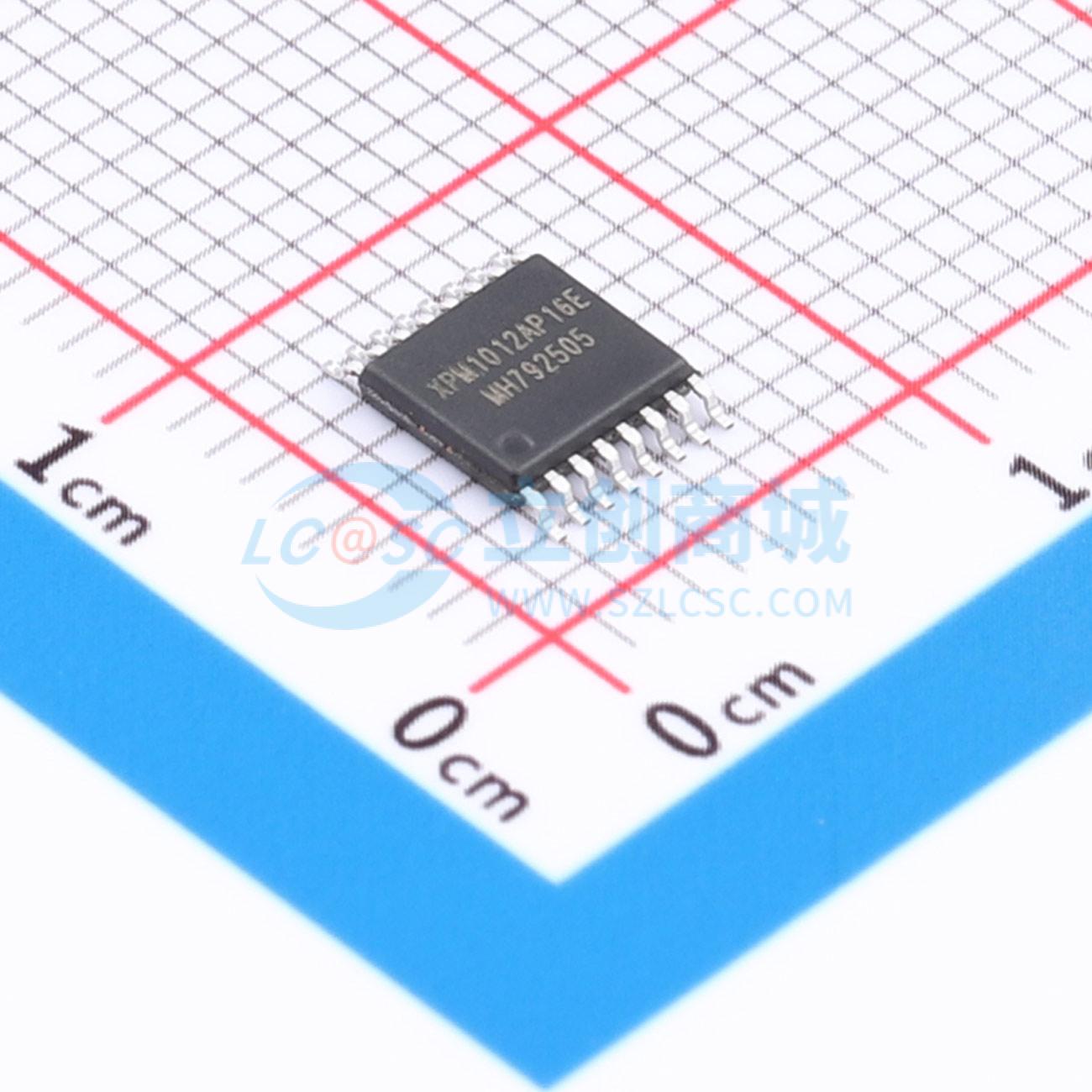

XPM1012
汽车级单通道和双通道带电流检测功能的天线LDO，具备电流检测和限流可调功能，集成保护和诊断功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级50v带电流检测功能低功耗LDO
- 商品型号
- XPM1012
- 商品编号
- C49490527
- 商品封装
- ETSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.311222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 50V | |
| 输出电压 | 1.5V~20V | |
| 输出电流 | 300mA；300mA | |
| 电源纹波抑制比(PSRR) | 76dB |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 600mV@(100mA) | |
| 静态电流(Iq) | 500uA | |
| 功能特性 | 使能控制；短路保护；过流保护；可调限流；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 2 |
商品概述
XPM101X 系列器件是具备电流检测功能的单通道与双通道高压低压差线性稳压器，可在 6V 至 50V 的宽输入电压范围内工作。该系列器件通过同轴电缆为有源天线的低噪声放大器供电，每通道可提供 300mA 电流。每个通道还支持 1.5V 至 20V 的可调输出电压。器件通过电流检测和错误标志引脚提供诊断功能，采用高侧电流检测电路来监测负载电流，并提供与检测到的负载电流成比例的模拟输出。其高精度电流检测功能可在无需额外校准的情况下识别正常工作与短路状态。电流检测功能可在通道与器件间进行复用，从而节省模数转换器资源。每个通道还可通过外部电阻配置电流限制。器件集成了反极性二极管，无需外接二极管。具备标准的过热关断、输出至电源短路保护功能。每个通道在电感负载开关关断期间，为输出提供内置的电感钳位保护。
商品特性
- 符合汽车级标准，工作温度范围为 -40℃ ~ 125℃
- 具备电流检测和可调限流功能的单通道与双通道 LDO
- 6V 至 50V 宽输入电压范围
- 1.5V 至 20V 可调输出电压
- 每通道输出电流高达 300mA
- 通过外部电阻器实现限流可调
- 高精度电流检测，无需进一步校准即可在低电流条件下检测天线开路状态
- 高电源抑制比：100Hz 时典型值为 76dB
- 在 100mA 负载下的最大压降为 600mV
- 在 2.2μF 至 100μF 电容范围内稳定工作
- 集成热关断、欠压锁定、输出短路保护、输出电感负载钳位等保护与诊断功能
- 电流检测可在通道和设备间复用
- 能够通过电流检测区分各类故障
应用领域
- 信息娱乐系统有源天线电源
- 全景影像摄像头电源
- 小电流应用的高侧电源开关
