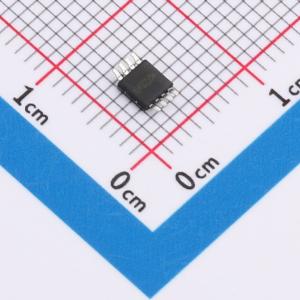

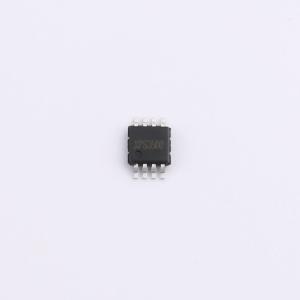

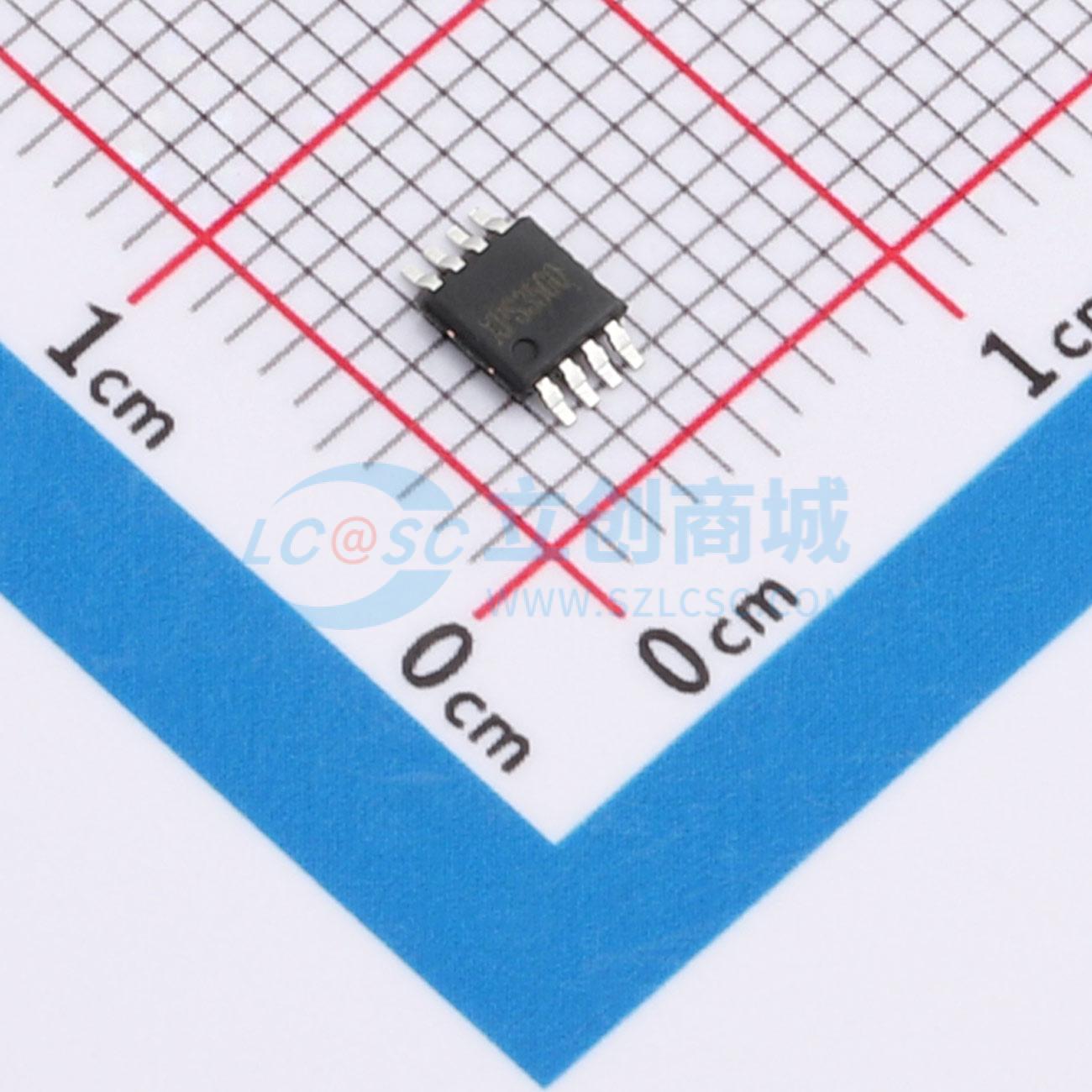

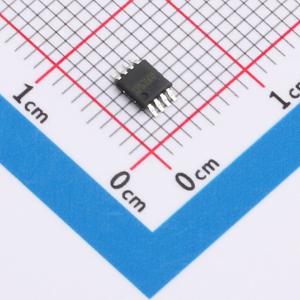

XPS3500AN08E

高精度电阻式压力传感器信号调理芯片

描述: 低功耗、低成本电阻桥式模拟输出压力传感信号调理芯片
品牌名称: XINPU TECHNOLOGY(芯浦科技)
商品型号: XPS3500AN08E
商品编号: C49490521
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.276997克(g)

商品参数

	属性	参数值
	通道数	1
	接口类型	单总线
	功能特性	数字校准；可编程增益；内置温度传感器

商品概述

XPS3500是一种高度集成的数模混合、模拟电压输出的传感器信号处理器，可用于优化工业和过程控制中采用阻性元件的传感器。该器件具备放大、校准和温度补偿功能，其综合工作特性可以逼近传感器所固有的可重复能力。其全模拟信号通道在输出信号中不会引入量化噪声，并利用集成的16位数模转换器实现数字化校正。利用16位DAC对信号的偏移量和跨度进行校准，赋予了传感器产品真正的可互换性。XPS3500结构包含一个可编程传感器激励、一个16级可编程增益放大器、一个512字节内部EEPROM、四个16位DAC以及一个内嵌的温度传感器。此外，还提供一个可以外接温度传感器的接口，用于远程监测及信号处理。XPS3500通过外部补偿算法校准可灵活支持客户端不同特性的传感器，并且校准精度可以达到0.1%以内。该器件支持比例电压和固定参考电压两种不同工作模式，并且模拟输出电压具有4档可编程限幅功能以防止输出电压过冲。除失调电压和灵敏度补偿外，XPS3500还通过检测线性温度系数提供独特的温度补偿，在提供更好温度补偿的同时降低了检测成本。XPS3500提供8或16引脚封装，提供商业级、工业级和汽车级温度范围。同时提供支持客户端的校准系统。

商品特性

具有放大、校准和温度补偿功能
支持客户端传感器补偿算法校准
输入等效的满幅度输出灵敏度范围：10mV/V 到 60mV/V
单线串口数字编程
无需外部调整元件
16位的偏移量和灵敏度校准精度
信号增益可达256倍
全模拟信号通道，通过内嵌EEPROM查表支持多点校准的温度修正
支持对桥连接传感器的电压和电流激励模式
Unlock机制防止数据破坏
宽工作电压范围：3.0V~5.5V
可调节输出电压限幅
可选择芯片内置或外置温度检测
1.1mA低电流功耗
输入至输出响应时间小于0.72ms

应用领域

压阻式压力传感器，变送器
应变仪
压力校准和控制器
呼吸机
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟前端(AFE)
	工作电压	3V~5.5V
	工作温度	-40℃~+125℃
	时钟频率(fc)	2MHz
