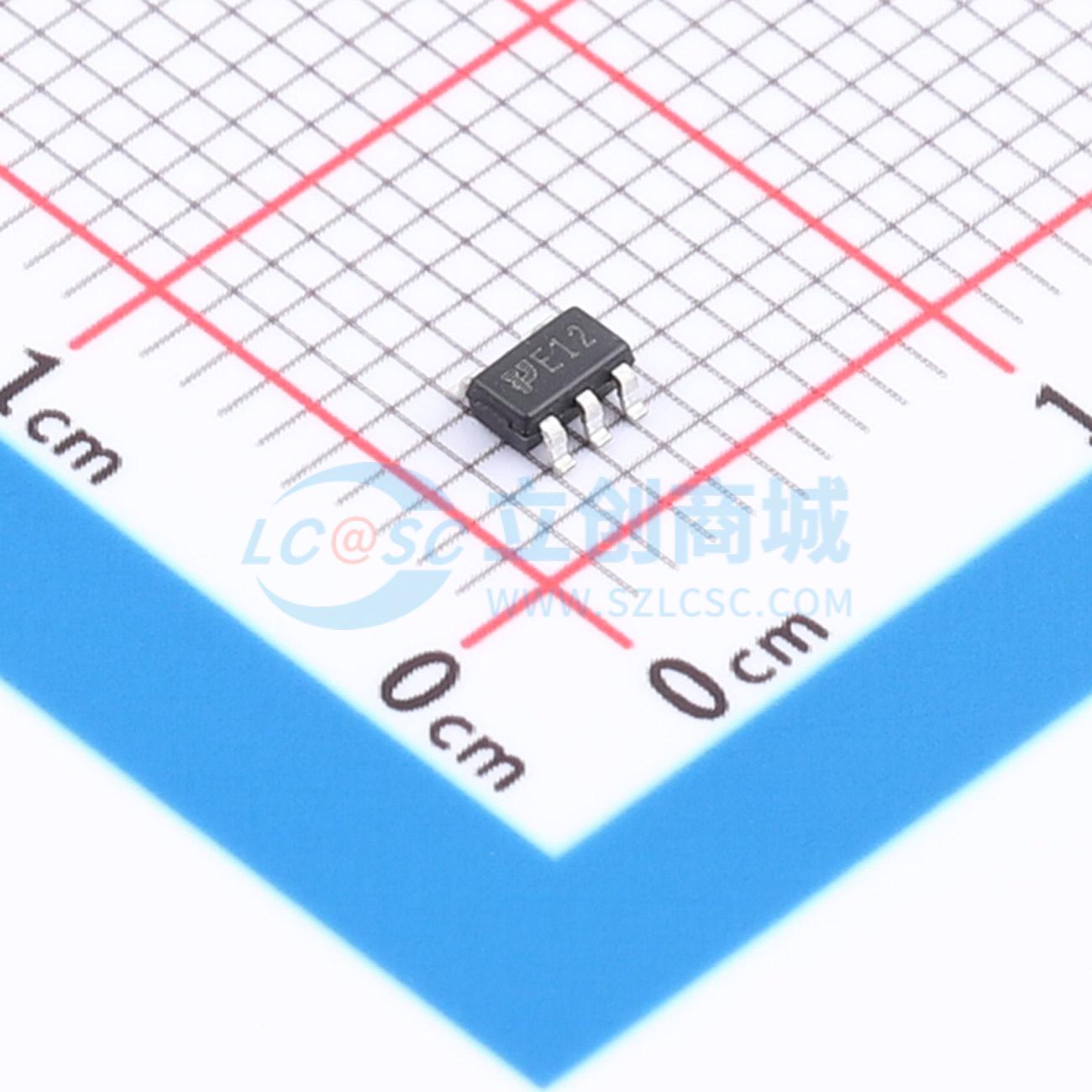

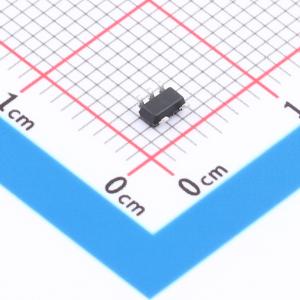

TPAP2112K-1.2TRG1

1.2V 600mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该产品是一组低压差（LDO）电压调节器，提供从1.2V到5.5V的宽输入电压范围、低压降、低功耗和小型化封装的优点。仅10μA的静态电流使这些器件非常适合为电池供电、始终开启的系统供电，这些系统需要极低的待机功耗以延长使用寿命。通过选择带有EN引脚的部件并将其拉低，可进入关机模式。在此模式下，关机电流可低至仅10nA（典型值）。该线性稳压器在1.2V至5.5V的宽输入范围内以及整个输出负载电流范围（0mA至600mA）内，使用陶瓷输出电容时性能稳定。
品牌名称: TECH PUBLIC(台舟)
商品型号: TPAP2112K-1.2TRG1
商品编号: C49451994
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.036667克(g)

商品参数

商品概述

这是一系列低压差线性稳压器，具备1.2V至5.5V的宽输入电压范围、低压差、低功耗和小型化封装等优点。仅10µA的静态电流使其非常适合为电池供电的常开系统供电，这些系统需要极低的空闲状态功耗以实现更长的使用寿命。通过选择带有EN引脚并将其拉低的型号，可启用关断模式。在此模式下，关断电流典型值仅为10nA。该系列线性稳压器在1.2V至5.5V的宽输入电压范围和0mA至600mA的整个输出负载电流范围内，均能保持与陶瓷输出电容的稳定工作。

商品特性

无负载时接地电流为10µA
输出精度为±2%
输出电流为600mA
关断电流为10nA（可选）
工作输入电压范围宽：1.2V至5.5V
压差电压：在600mA输出电流、VOUT为3.3V时为0.32V
支持固定的输出电压：1.2V、1.5V、1.6V、1.8V、2.5V、2.8V、3.0V、3.3V
可使用陶瓷或钽电容保持稳定
具备限流保护和过温保护
采用SOT23-5封装

应用领域

便携式电池供电设备
低功耗微控制器
笔记本电脑、掌上电脑和个人数字助理
无线通信设备
音频/视频设备
汽车导航系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	1.2V
	输出电流	600mA
	电源纹波抑制比(PSRR)	80dB@(100Hz)
	压差	800mV@(600mA)

	属性	参数值
	静态电流(Iq)	10uA
	噪声	-
	功能特性	过流保护；使能控制；热关断；输出放电
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	1
