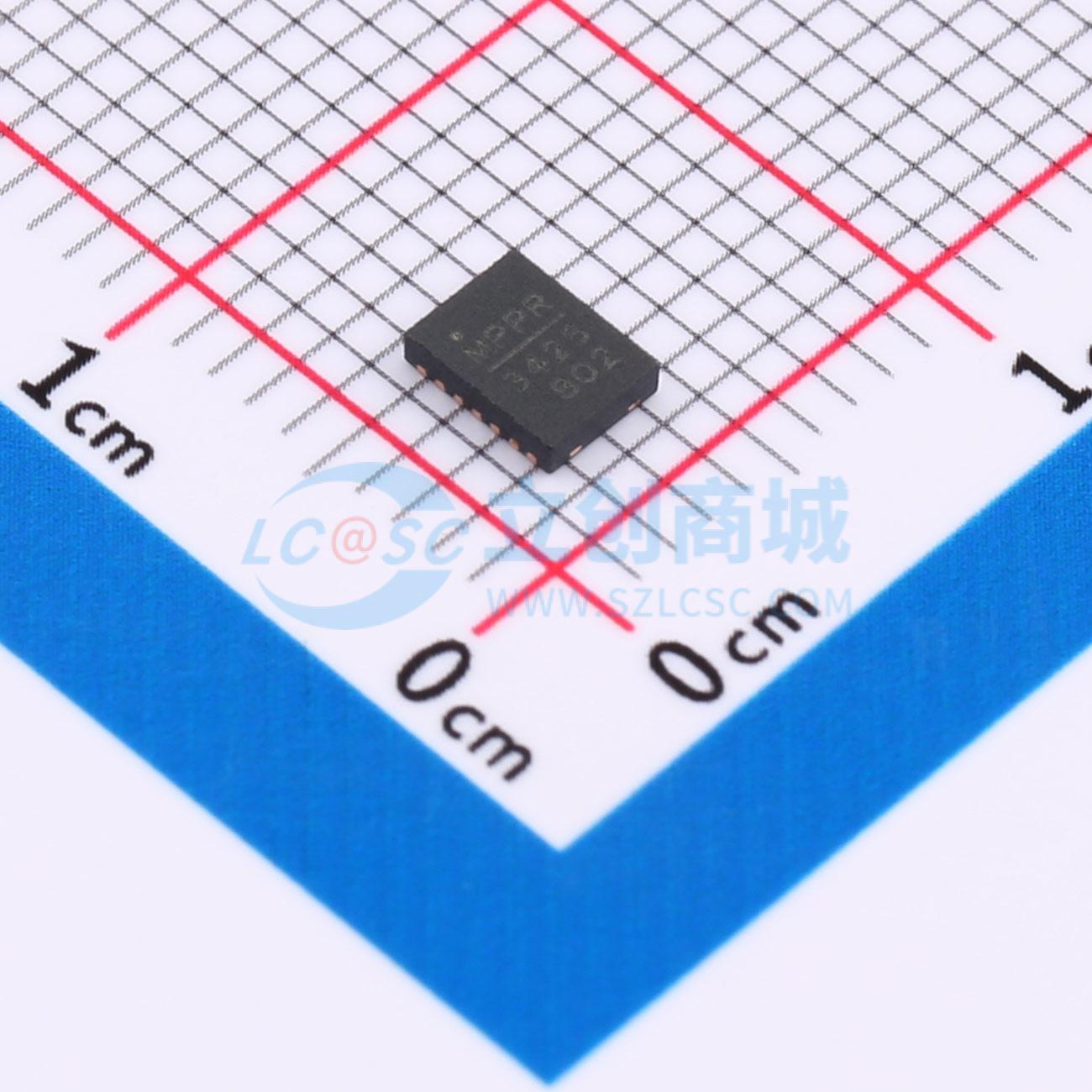

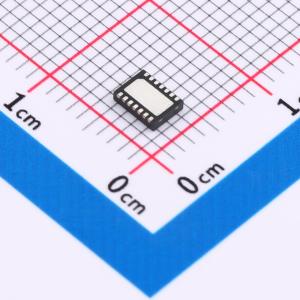

MP3425DL-LF-Z

3A, 55V升压转换器，可编程开关频率和欠压锁定

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP3425是一款3.5A、90mΩ、55V的升压转换器,具有内部开关和可编程开关频率。它支持宽输入电压范围（3.1V至22V）,输出电压最高可达55V,开关频率范围为300kHz至2MHz。该器件还具有外部补偿引脚、软启动功能、欠压锁定和热关断保护。
品牌名称: MPS(芯源)
商品型号: MP3425DL-LF-Z
商品编号: C506816
商品封装: QFN-14-EP(3x4)
包装方式: 编带
商品毛重: 0.08克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

MP3425是一款电流模式升压转换器，内置一个3.5A、90mΩ的开关，可提供高效且响应快速的稳压功能。MP3425的可编程频率高达2MHz，便于滤波且噪声低。外部补偿引脚使用户能够灵活设置环路动态特性，并可搭配小型、低ESR陶瓷输出电容工作。软启动功能可减小浪涌电流，且可通过外部电容进行编程。MP3425的输入电压低至3.1V，在12V电源供电时，可输出高达48V的电压，最大电流可达350mA。 MP3425具备欠压锁定、限流和热过载保护功能，可防止输出过载时器件损坏。MP3425采用带有裸露焊盘的14引脚3x4mm QFN薄型封装。

商品特性

3.5A、90mΩ、55V功率MOSFET
可使用小型电容和电感
宽输入电压范围：3.1V至22V
输出电压高达55V
可编程开关频率：300kHz – 2 MHz
可编程欠压锁定、软启动、欠压锁定迟滞
微功耗关断电流<1μA
热关断温度160℃
采用14引脚3x4mm QFN封装

应用领域

电信 – 电源
音频 – 麦克风和调谐器偏置
汽车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.1V~22V
	输出电压	3.1V~55V
	输出电流	3A
	开关频率	300kHz~2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	650uA
	开关管(内置/外置)	内置
	输出类型	可调
