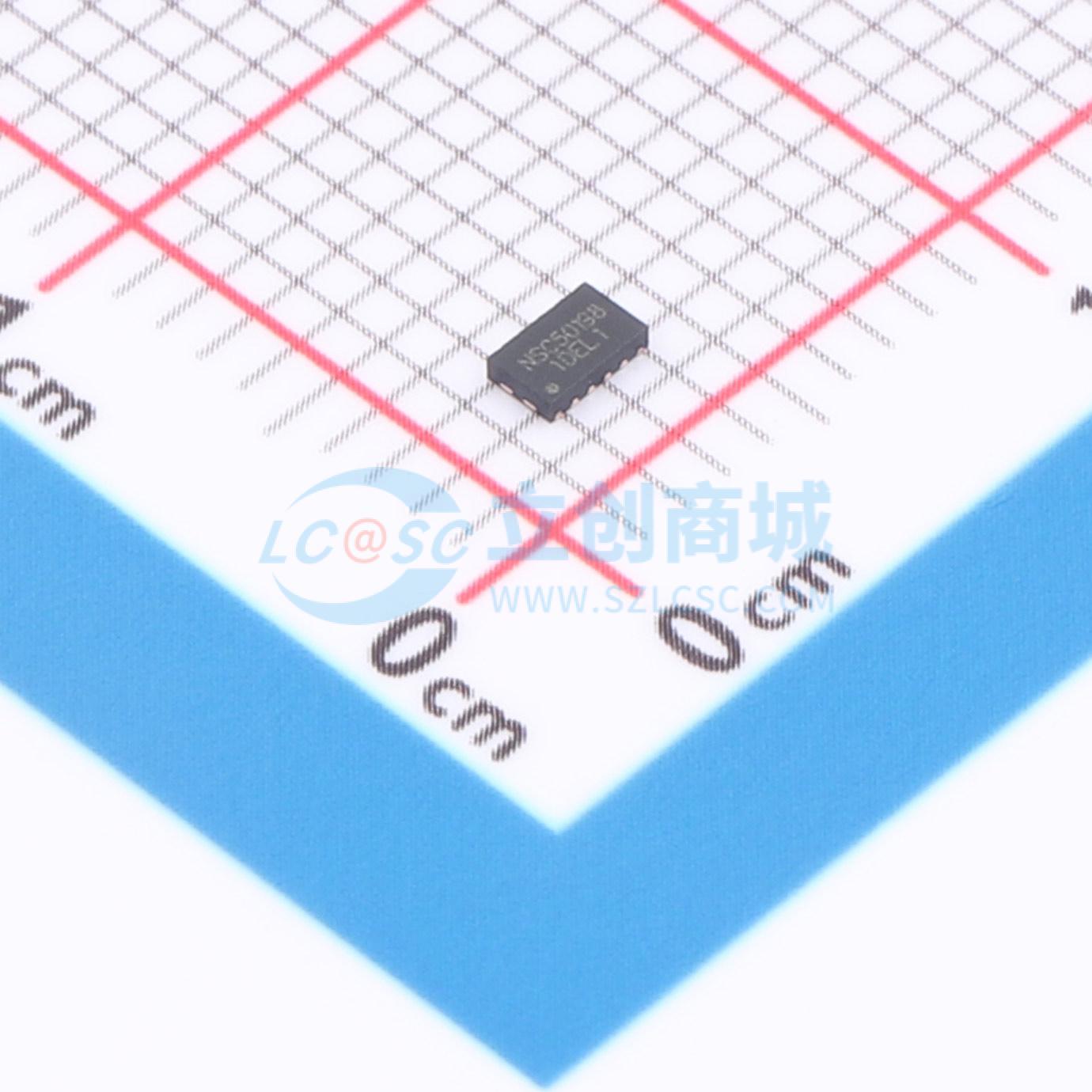

NSC50198

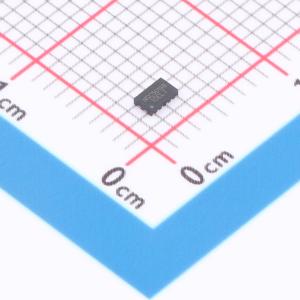

NSC50198
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高性能的升压电荷泵和逆转器，可以产生两种输出电压；它包括泵控制器正输出电压和负输出电压。正电荷泵控制器提供可调节的输出 AVDD 和固定-1 比例的 AVEE，以供应 TFT。 电荷泵时钟可由内部电路产生，以减少来自驱动 IC 的控制信号。或者电荷泵状态可以与液晶显示 TE 信号（PSYNC）同步，减少状态变化时对显示质量的干扰。该设备只需要五（12 针）或七（16 针）小型低成本陶瓷电容器。可用于智能手机液晶显示面板的驱动 IC。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSC50198
- 商品编号
- C49449826
- 商品封装
- TDFN-12(1.5x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.129917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | - | |
| 工作电压 | 2.5V~4.8V | |
| 接口类型 | - | |
| 占空比 | - | |
| 工作电流 | 150mA | |
| 偏压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | - | |
| 频率 | 125kHz | |
| 静态电流 | - | |
| 耗散功率(Pd) | - | |
| 功能特性 | 集成升压电路；内置振荡器 |
商品概述
NSC50198 是一款高性能升压电荷泵和反相器，能够产生两种输出电压。它包含用于正输出电压和负输出电压的泵控制器。正电荷泵控制器提供可调节的 AVDD 输出和相对于 AVDD 固定为 -1 倍比例的 AVEE 输出，用于为薄膜晶体管液晶显示器供电。电荷泵时钟可由内部电路产生，以减少来自驱动集成电路的控制信号需求。或者，电荷泵状态可与液晶显示器的 TE 信号同步，以降低状态切换时对显示质量的干扰。该器件仅需五个或七个小尺寸、低成本的陶瓷电容器。NSC50198 采用 TDFN-12 引脚封装，适用于智能手机液晶显示面板的驱动集成电路。该器件可为薄膜晶体管液晶显示器驱动芯片提供合适且稳定的电压电平。NSC50198 可参考 PSYNC 信号在电荷泵状态之间切换。如果驱动集成电路或基板无法提供 PSYNC 信号，可将 PSYNC 引脚连接至 GND 以实现自由运行模式。自由运行模式与同步模式的区别在于，自由运行模式下的显示质量可能较差。同步模式下需要更大的稳定电容以降低纹波噪声。在同步模式下，由于噪声产生于显示消隐区，因此不会在面板上观察到。NSC50198 的正电压输出 AVDD 最高可达电源输入 VCI 电压的 2 倍。NSC50198 可提供固定的泵浦比率以产生 AVEE，该比率固定为 AVDD 的 -1.0 倍。
商品特性
- 输入电源 VCI 电压范围：2.5V ~ 4.8V
- 控制信号电压范围：1.65V ~ 4.8V
- 输出电压范围：当 VCI = 3V，IVCL = 24mA 时，AVDD 电压为 4.8V ~ 6V，AVEE 电压为 -4.8V ~ -6V
- 电荷泵时钟可与 PSYNC 同步，有利于实现低噪声
- 采用无二极管正负调节电荷泵
- 仅需五个或七个外部电容
- 封装类型：TDFN-12
