温馨提醒：图片仅供参考，商品以实物为准

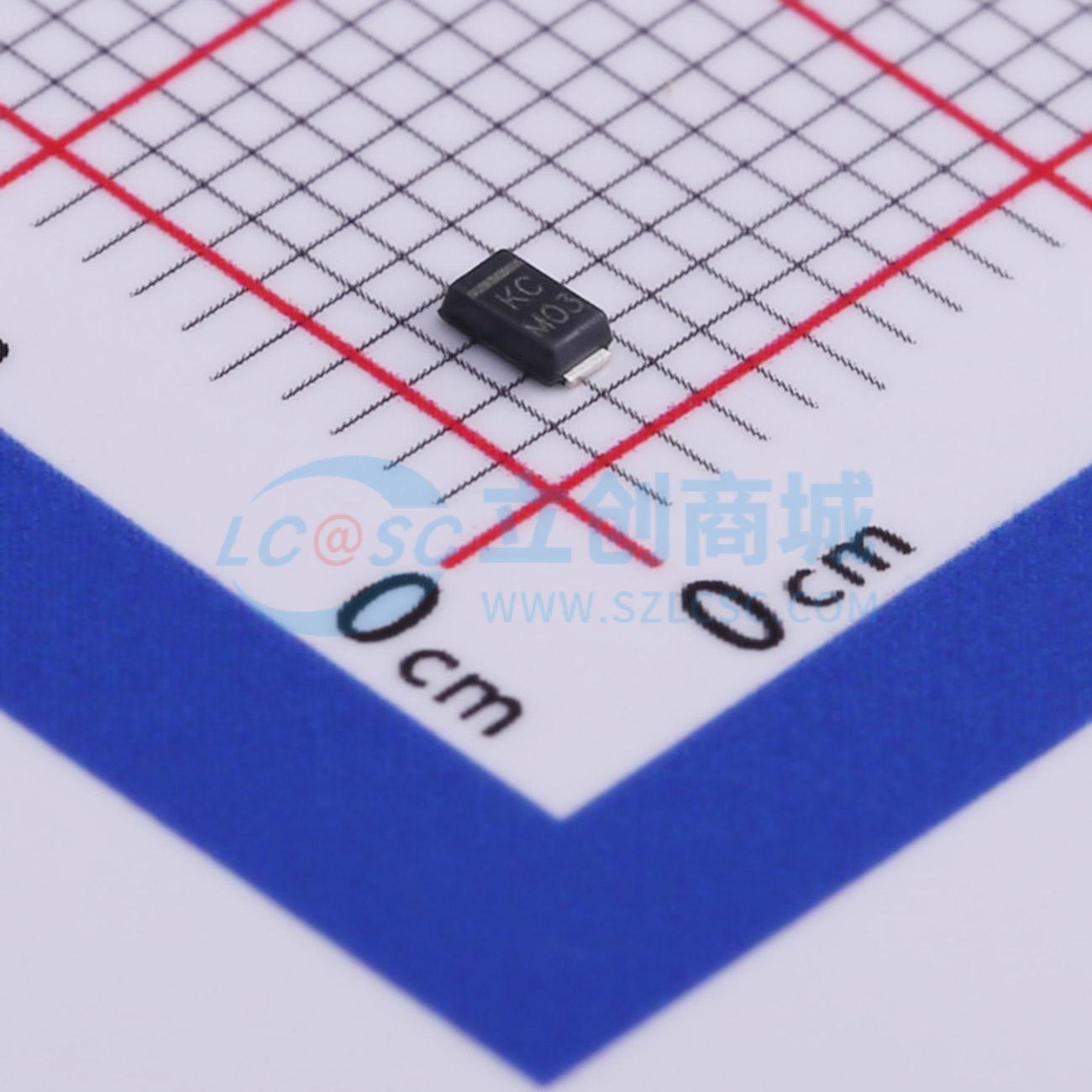

MSP3V3-M3/89A
单向TVS 3.3V截止 峰值浪涌电流：87A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：极低的外形。 典型高度为 0.65mm，适合自动贴装。 氧化物平面芯片结。 仅单向极性。 峰值脉冲功率：150W（10μs /1000μs）。 ESD 能力：15kV（空气），8kV（接触）。应用：用于敏感电子设备，防止因电感负载开关和雷击在 IC、MOSFET、工业和传感器单元信号线上感应的电压瞬变。 保护敏感设备免受瞬态过电压影响
- 品牌名称
- VISHAY(威世)
- 商品型号
- MSP3V3-M3/89A
- 商品编号
- C506620
- 商品封装
- MicroSMP(DO-219AD)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 87A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.1V | |
| 反向电流(Ir) | 200uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 超薄设计——典型高度为 0.65 mm
- 适合自动贴片
- 氧化物平面芯片结
- 仅单向极性
- 峰值脉冲功率：150 W（10 μs / 1000 μs）
- 静电放电（ESD）承受能力：15 kV（空气放电），8 kV（接触放电）
- 符合 J - STD - 020C 标准的 MSL 1 级，无铅最高峰值温度 260 °C
- 通过 AEC - Q101 认证
- 不建议用于印刷电路板（PCB）底面波峰焊
应用领域
- 用于保护敏感电子设备，防止因电感负载切换和雷击在集成电路（IC）、金属 - 氧化物 - 半导体场效应晶体管（MOSFET）、工业设备以及传感器单元信号线上产生的电压瞬变，避免敏感设备遭受瞬态过电压影响。
