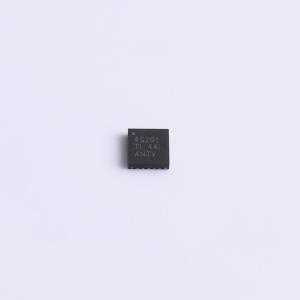

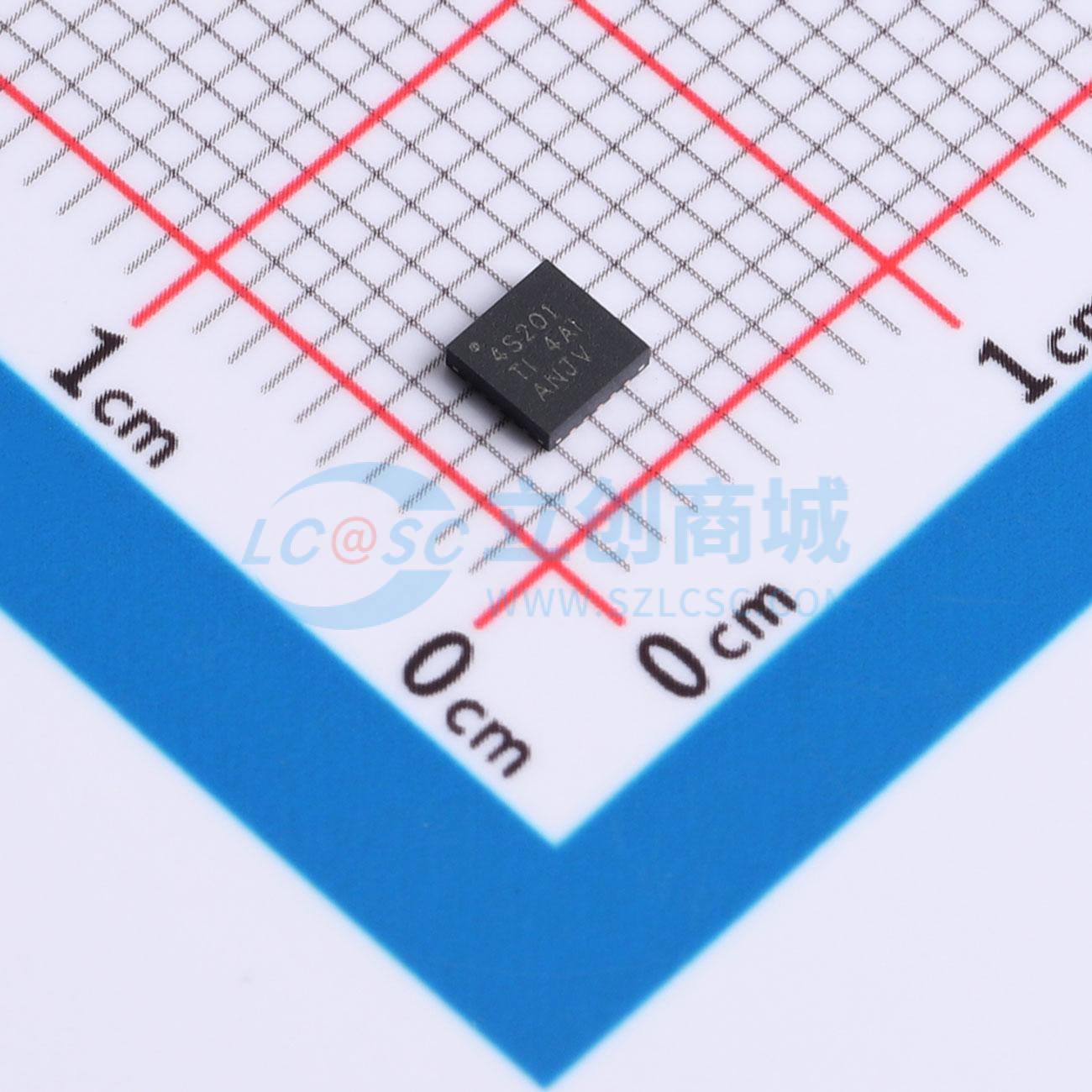

温馨提醒：图片仅供参考，商品以实物为准

TPD4S201RUKR

USB Type-C端口保护器，提供短路至VBUS过压和IEC ESD保护

品牌名称: TI(德州仪器)
商品型号: TPD4S201RUKR
商品编号: C49438759
商品封装: WQFN-20(3x3)
包装方式: 编带
商品毛重: 0.772克(g)

商品参数

商品概述

TPD4S201是一款单芯片USB Type-C端口保护器件，可提供28V VBUS短路过压保护和IEC ESD保护。自USB Type-C连接器发布以来，许多已推出的USB Type-C产品和配件不符合USB Type-C规范。USB Type-C的另一个问题是，连接器引脚间距小，机械扭曲和滑动会引发引脚短路。连接器的机械扭曲和滑动会导致28V VBUS短路至CC和SBU引脚。由于Type-C连接器引脚间距小，碎屑和湿气更容易引发CC、SBU或USB2引脚与28V VBUS引脚短路，这一问题受到更多关注。这些不合规设备和机械事件使得CC及其他引脚即使仅工作在5V或更低电压，也需要具备28V耐受能力。TPD4S201通过为CC和SBU引脚提供过压保护，使CC、SBU或USB2引脚具备28V耐受能力，同时不干扰正常工作。该器件在SBU和CC线路上串联高压场效应管。对于不使用带SBU通信的备用模式的系统，TPD4S201的SBU引脚可转而用于保护USB2数据线。当这些线路上检测到高于OVP阈值的电压时，高压开关会断开，将系统其余部分与连接器上的高压工况隔离。大多数系统的外部引脚需要IEC 61000-4-2系统级ESD保护。TPD4S201为CC1、CC2、SBU1和SBU2引脚集成了IEC 61000-4-2 ESD保护，无需在连接器外部额外放置高压TVS二极管。

商品特性

4通道VBUS短路过压保护（覆盖CC1、CC2、SBU1、SBU2），耐受28V DC
4通道IEC 61000-4-2 ESD保护（覆盖CC1、CC2、SBU1、SBU2）
CC1和CC2过压保护场效应管支持VCONN功率传输
CC引脚具备±35V浪涌保护
SBU引脚具备±35V浪涌保护
集成CC死电池电阻，可处理死电池工况

应用领域

台式电脑/主板
标准笔记本电脑
Chromebook 和 WOA
扩展坞
端口/线缆适配器和加密狗
智能手机

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	4
	工作电压	2.7V~4.5V
	安装方式	表面安装

	属性	参数值
	导通电阻(RDS(on))	272mΩ
	工作温度	-40℃~+125℃
	长度	3mm
	宽度	3mm
	高度	0.8mm
