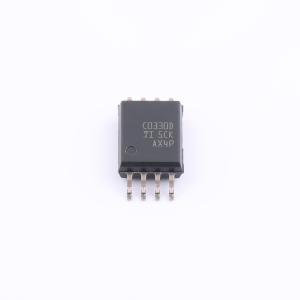

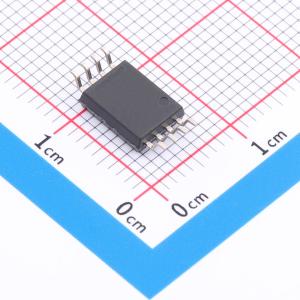

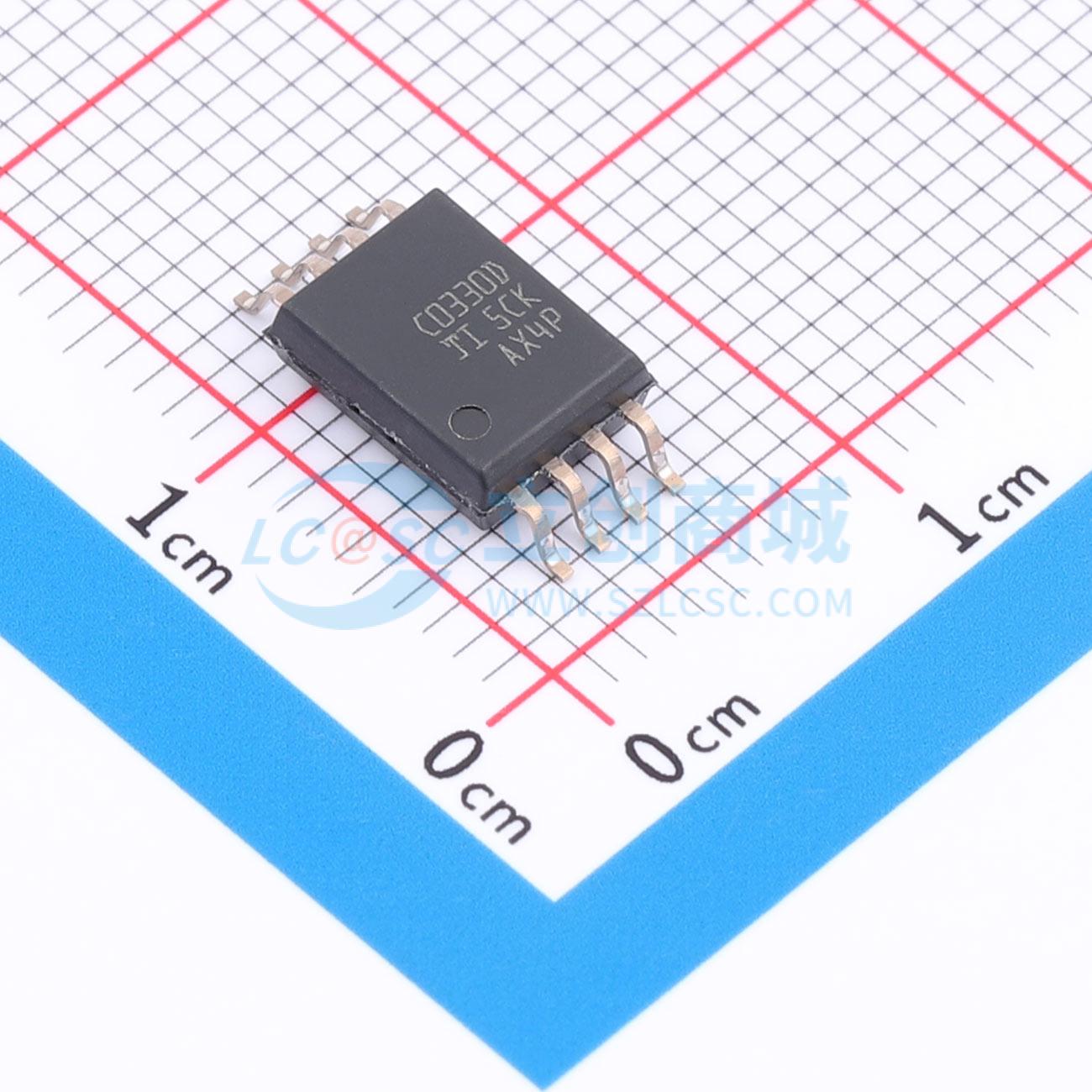

AMC0330DDWVR
AMC0330DDWVR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- AMC0330DDWVR
- 商品编号
- C49438775
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.978571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | ±1V | |
| 带宽(-3db) | 145kHz | |
| 增益 | 2 | |
| 输入失调电压(Vos) | 100uV | |
| 输入偏置电流(Ib) | 3nA |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 差分 | |
| 隔离电压(Vrms) | 5000 | |
| 功能特性 | 故障检测；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 输入侧工作电压 | 3V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
AMC0x30D是一款精密电流隔离放大器，具有±1V高阻抗输入，以及固定增益差分输出。高阻抗输入针对连接高阻抗电阻分压器或其他具有高输出电阻的电压信号源进行了优化。隔离栅分隔系统中工作在不同共模电压水平的部件。隔离栅对磁干扰具有高抗性。该隔离栅经过认证，DWV封装可提供最高5kVRMS的加强隔离，D封装可提供最高3kVRMS（60s）的基本隔离。AMC0x30D输出与输入电压成比例的差分信号。差分输出对地偏移不敏感，支持长距离传输输出信号。AMC0x30D采用8引脚宽体和窄体SOIC封装，在-40℃至+125℃温度范围内全规格适用。
商品特性
- 线性输入电压范围:±1V
- 典型输入阻抗为2.4GΩ
- 高端侧(VDD1)电源电压范围为3.0V 至 5.5V
- 低端侧(VDD2)电源电压范围为3.0V 至 5.5V
- 固定增益为2V/V
- 差分输出
- 偏移误差最大为±0.8mV
- 偏移漂移最大为±10μV/℃
- 增益误差最大为±0.25%
- 增益漂移最大为±40ppm/℃
- 非线性度最大为±0.025%
- 最低共模瞬变抗扰度(CMTI)为150V/ns
- 低电磁干扰，符合CISPR-11和CISPR-25标准
- AMC0230D为基本隔离
- AMC0330D为加强隔离
- 拥有安全相关认证:DIN EN IEC 60747-17 (VDE 0884-17)、UL1577
- 在扩展工业温度范围-40℃至+125℃全规格适用
应用领域
- 电机驱动
- 光伏逆变器
- 服务器电源单元(PSU)
- 电动汽车充电站
