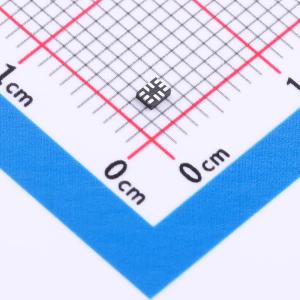

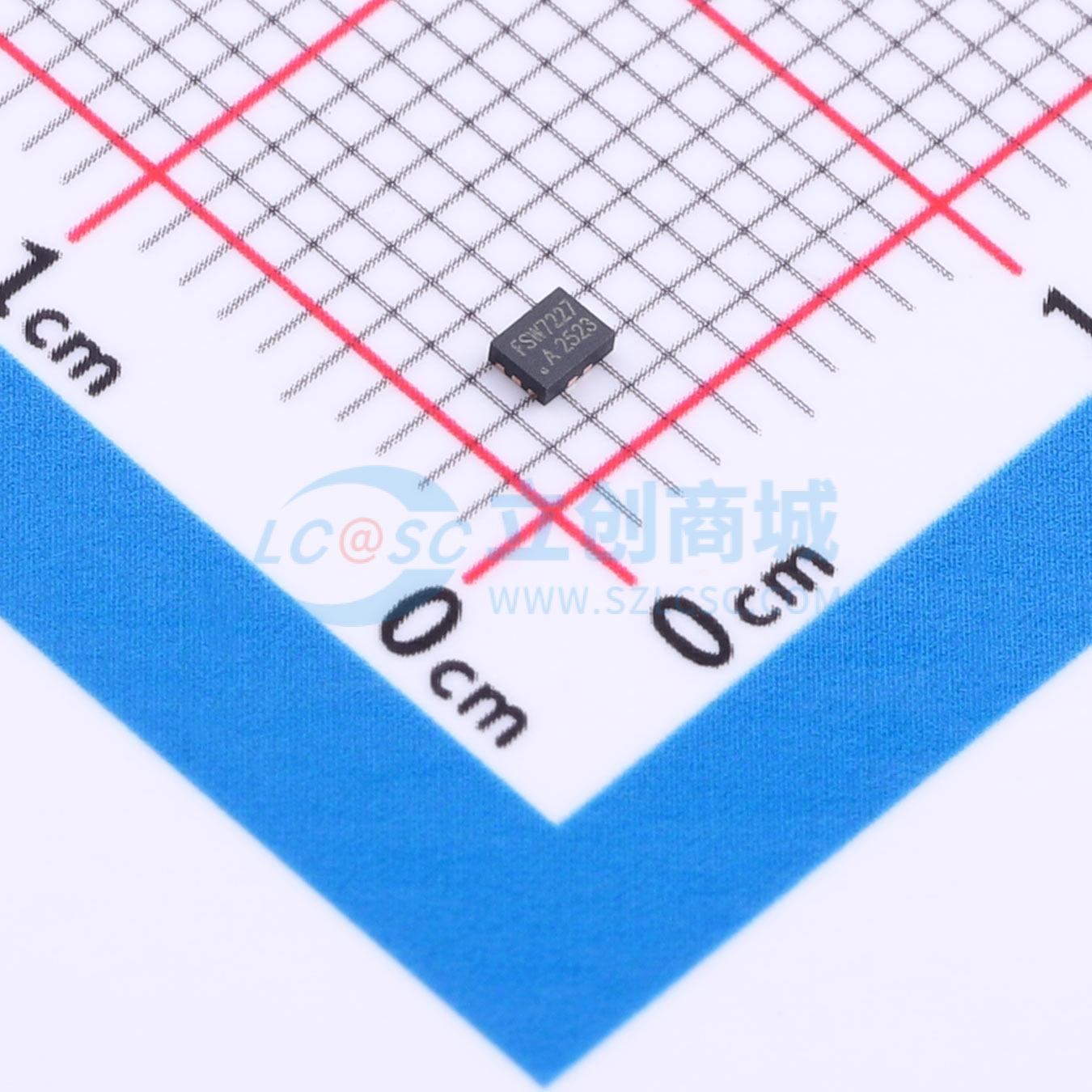

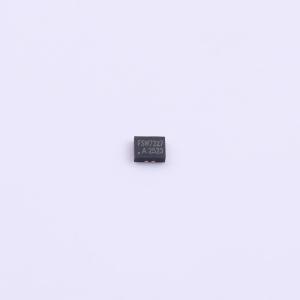

FSW7227AYUWQ10G/TR

双2:1 USB2.0复用器/解复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: FSW7227A 双通道2:1/1:2 USB开关/多路复用器
品牌名称: Full-Way(四方杰芯)
商品型号: FSW7227AYUWQ10G/TR
商品编号: C49424999
商品封装: UQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

FSW7227A是一款用于USB Type-C系统的双向低功耗双端口高速USB 2.0模拟开关，集成了保护功能。该器件配置为双2:1或1:2开关，针对USB Type-C系统中的USB 2.0 DP/DM线路使用进行了优化。SEL和EN的GPIO控制兼容1.8V逻辑电平。FSW7227A采用UQFN 1.4x1.8-10L和MSOP10封装，无铅且无卤，是移动设备和空间受限应用的理想选择。此外，考虑到便携式产品的功耗要求，FSW7227A旨在最小化静态功耗。它在SEL引脚和/OE引脚上均集成了下拉电阻。SEL引脚上的弱下拉电阻可节省功耗并确保默认状态下打开通道1，而/OE引脚上的弱下拉电阻可确保芯片在上电后能够工作。FSW7227A是一款高速、低功耗的双刀双掷模拟开关，支持1.8V至5.5V的电源供电，专为在手持设备中切换高速USB 2.0信号而设计。

商品特性

电源范围：1.8V至5.5V
差分2:1或1:2开关/多路复用器
典型导通电阻R_ON低至11Ω
低串扰：-63dB @100MHz
3dB带宽：1.4GHz
关断隔离度：-33dB @100MHz
先断后通切换
工作温度范围：-40°C至85°C

应用领域

使用USB Type-C或Micro-B连接器的场合
数字相机和摄像机
便携式仪器
机顶盒
移动电话、平板电脑和笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关-特殊用途
	应用	USB
	开关电路	2:1
	通道数	2
	带宽	1.4GHz
	工作电压	1.8V~5.5V

	属性	参数值
	导通电阻(Ron)	14Ω
	工作温度	-40℃~+85℃
	导通时间(ton)	960ns
	关闭时间(toff)	32ns
	功能特性	双向模拟通道；通道组合连接；无毛刺切换
