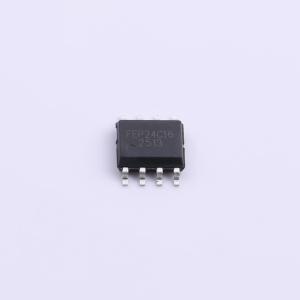

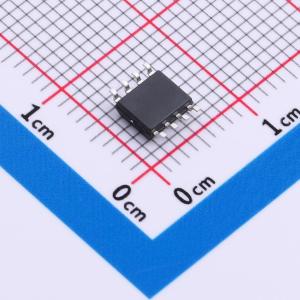

温馨提醒：图片仅供参考，商品以实物为准
FEP24C16YSOP8G/TR
16-Kb电可擦除可编程只读存储器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16Kbit与I2C兼容的EEPROM，SOP8封装
- 品牌名称
- Full-Way(四方杰芯)
- 商品型号
- FEP24C16YSOP8G/TR
- 商品编号
- C49425005
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.20443克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 16Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；页写保护功能；硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 1.5mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 400ns |
商品概述
FEP24C16是一款工作温度高达85℃的16Kbit电可擦除可编程只读存储器（EEPROM）器件。该器件包含一个16K位（2048×8）的存储阵列，按每页16字节进行组织。EEPROM的工作电压范围宽达1.7V至5.5V，适用于大多数应用。该产品提供低功耗操作和低待机电流。器件提供无铅、符合RoHS、无卤或绿色封装。可用的封装类型包括8引脚SOIC、TSSOP、UDFN、MSOP和SOT23。FEP24C16兼容标准I2C总线协议。该简易总线由串行时钟（SCL）和串行数据（SDA）信号组成。利用这种总线协议，主设备（如微控制器）通常可以控制一个或多个从设备，例如本FEP24C16。通过SDA线的比特流包含一系列字节，用于识别特定的从设备、指令、该从设备内的地址以及一系列数据（如果适用）。FEP24C16还通过WP引脚提供写保护功能，以防止覆盖存储阵列内的数据。为了防止状态机在上电序列或电源开关切换条件下进入错误状态，内置了上电复位电路。在上电期间，直到电源电压（VCC）达到高于复位阈值电压的可接受稳定水平之前，器件不会响应任何指令。一旦VCC超过上电复位阈值，器件即被复位并进入待机模式。这也可以避免在上电阶段发生任何意外的写操作。在掉电过程中，一旦VCC降至低于上电复位阈值电压，器件将进入待机模式。此外，在接收到停止命令后，只要没有内部写操作正在进行，器件也将处于待机模式。然而，除非VCC在其工作电平范围内，否则发送命令是非法的。本产品可选提供一个额外的16字节页面（标识页）。标识页可用于存储敏感的应用参数，这些参数可以（稍后）被永久锁定为只读模式。
商品特性
- 两线串行接口，兼容I2C——双向数据传输协议
- 宽电压工作范围
- VCC = 1.7V 至 5.5V
- 速度：1 MHz（1.7V ~ 5.5V）
- 待机电流（最大值）：1μA，5.5V
- 工作电流（最大值）：1.5mA，5.5V
- 顺序和随机读取功能
- 存储结构：16Kb（2048×8）
- 页大小：16字节
- 页写入模式
- 允许部分页写入
- 附加可写锁定页
- 标识页
- 自定时写周期：5 ms（最大值）
- 输入抗噪，施密特触发器
- 耐久性：在25℃下100万次写周期
- 数据保持：在25℃下100年
- 封装：SOIC、TSSOP、UDFN、SOT23
- 无铅、符合RoHS、无卤、绿色
