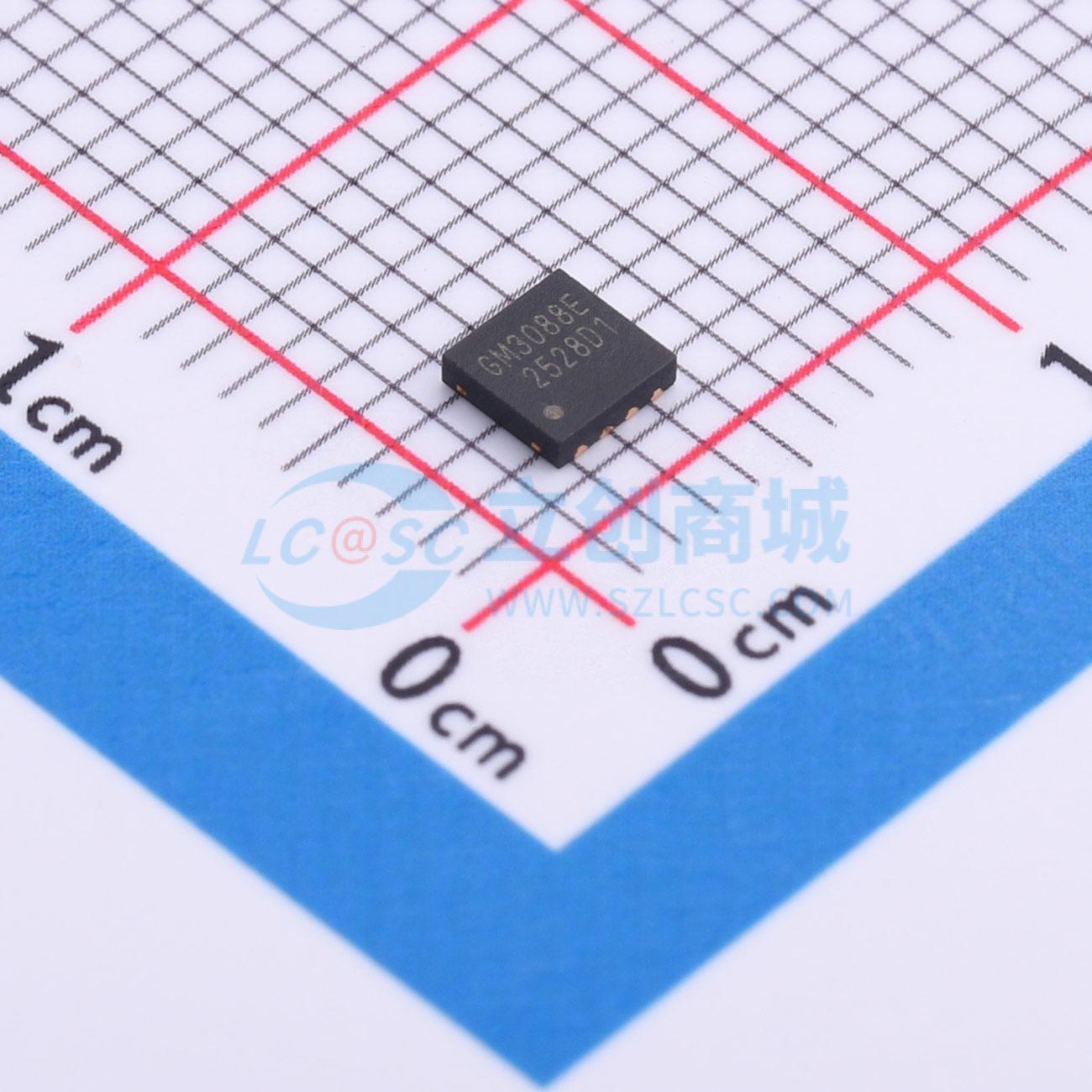

温馨提醒：图片仅供参考，商品以实物为准

GM3088ENA

3.0V~5.5V,±15KV ESD保护,故障保护,热插拔,RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 16Mbps高速，3.0V~5.5V,256节点RS485收发器
品牌名称: GATEMODE(捷茂微)
商品型号: GM3088ENA
商品编号: C49423279
商品封装: DFN-8-EP(3x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	500uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；低功耗模式；过流保护

商品概述

GM3088E/GM13088E是工作电压为3.0~5.5V、具备±15kV ESD保护的RS-485/RS-422收发器，包含一个驱动器和一个接收器。该器件集成了故障安全电路，确保当接收器输入端开路或短路时，接收器输出为逻辑高电平。如果终端总线上所有发送器均被禁用（高阻态），接收器也输出逻辑高电平。GM13088E具备热插拔能力，可消除上电或热插入期间总线上的错误跳变。GM3088E/GM13088E的传输速率最高可达16Mbps。该器件非常适用于半双工通信，在空载或驱动器禁用且满载时，其电源电流仅为0.5mA。GM3088E/GM13088E接收器的输入阻抗为1/8单位负载，允许总线上最多挂载256个收发器。该器件提供SOP8、MSOP8和DFN封装。

商品特性

工作电压范围：3.0~5.5V
为RS-485/RS-422 I/O引脚提供增强的±15kV人体模型ESD保护
真正的故障安全接收器，同时保持与EIA/TIA-485标准的兼容性
保证16Mbps的数据速率
DE和RE引脚具备热插拔输入结构（GM13088E）
低电流关断模式
允许总线上最多连接256个收发器
提供行业标准SOP8、MSOP8、DFN封装

应用领域

公用事业仪表
照明系统
工业控制
电信
安全系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	16Mbps
