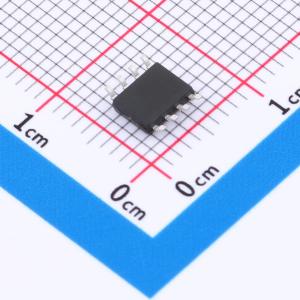

温馨提醒：图片仅供参考，商品以实物为准
MAX4364EM/TR
3W单声道AB类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3W 单声道 AB 类音频功率放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MAX4364EM/TR
- 商品编号
- C49384171
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.9Wx1@4Ω；1.72Wx1@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.08% | |
| 静态电流(Iq) | 2mA | |
| 信噪比 | 98dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 70dB；80dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | 自动静音/免噪音开关；使能/关断功能 | |
| 工作电压 | 1.9V~5.5V | |
| 工作温度 | - |
商品概述
MAX4364E 是一款 3W 单声道 AB 类音频功率放大器。其工作电压范围为 1.9V ~ 5.5V，采用 BTL 桥接输出结构。在 5V 电源供电且负载为 4Ω 的条件下，可提供总谐波失真小于 10%、平均 3.0W 的输出功率。在关断模式下，其典型静态电流低于 0.5μA。该器件专为实现充足功率和高保真音频输出而设计，仅需极少外部元件，且输出端无需耦合电容或自举电容。其采用 SOP-8 封装，有助于节省电路板面积，非常适用于移动电话及其他采用低电压、低功耗方案的便携式设备。
商品特性
- 工作电压范围：1.9V ~ 5.5V
- 采用创新的“开关/切换噪声”抑制技术，有效消除上电和掉电时产生的噪声
- 在 VDD=5V、4Ω 负载、10% THD+N 条件下，可提供高达 2.9W 的输出功率
- 在 VDD=5V、8Ω 负载、10% THD+N 条件下，可提供高达 1.8W 的输出功率
- 关断电流低于 0.5μA
- 具备过温保护功能
- 提供 SOP-8 封装
应用领域
- 移动电话
- 扩音器与蓝牙音响
- 收音机
- GPS设备与行车记录仪
- 语音玩具
