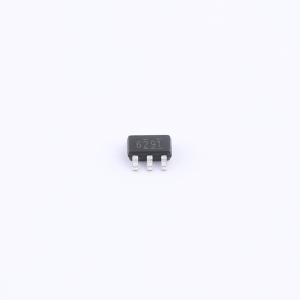

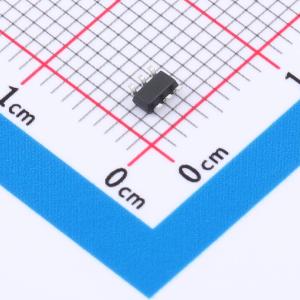

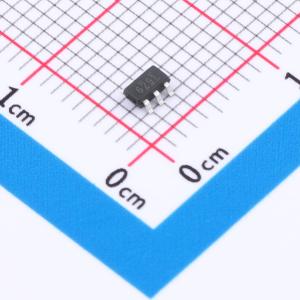

温馨提醒：图片仅供参考，商品以实物为准
HGFP6291M6/TR
升压型 2.6V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1MHz，2.5A 电流模式 PWM 的升压转换器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGFP6291M6/TR
- 商品编号
- C49384173
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.6V~6V | |
| 输出电压 | - | |
| 输出电流 | 2.5A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 190uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；可调限流 |
商品概述
HGFP6291是一款电流模式升压型DC-DC转换器。其内置PWM电路与0.2Ω功率MOSFET，实现了高效节能。内部补偿网络最大程度减少了外部元件数量。误差放大器的同相输入端连接至0.6V精密参考电压，结合内部软启动功能，可有效抑制浪涌电流。该器件采用SOT-23-6封装，有助于节省PCB空间。
商品特性
- 可调输出，最高可达12V
- 内部固定PWM频率：1.0MHz
- 精密反馈参考电压：0.6V（±2%）
- 内部集成0.2Ω, 2.5A, 16V功率MOSFET
- 关断电流：0.1μA
- 过温保护
- 过压保护
- 可调式过电流保护：0.5A ~ 2.5A
应用领域
- 充电器
- 液晶显示器
- 数码相机
- 手持设备
- 便携式产品
