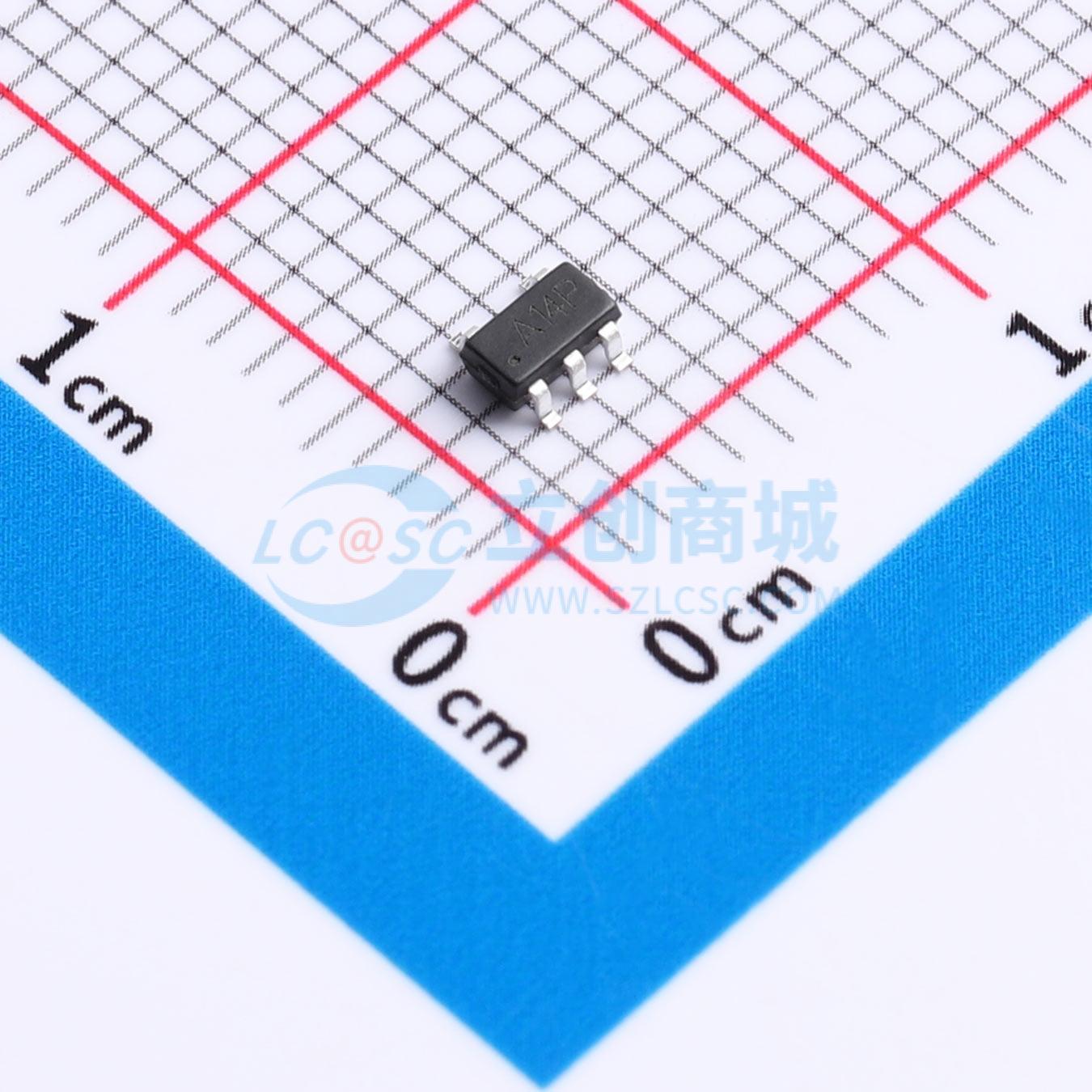

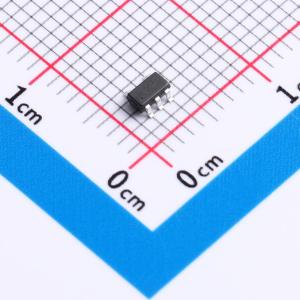

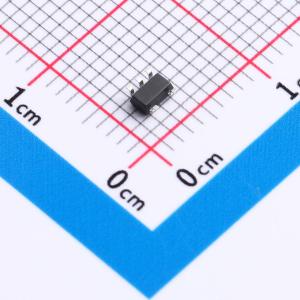

温馨提醒：图片仅供参考，商品以实物为准
MSTD6810
降压型 1A 2.2V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款紧凑的5V降压转换器，可提供1A输出电流。采用专有控制环路，实现快速瞬态负载响应。在轻载和重载情况下均保持高转换效率。配备各种保护功能，如输入过压保护、输出短路保护、过流保护和过温保护。由内部电源树发生器、带隙电压参考模块、欠压锁定 (UVLO) 模块、误差放大器、保护电路、驱动模块、电流检测模块和两个功率MOSFET组成。采用SOT23-5封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSTD6810
- 商品编号
- C49375210
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.2V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz~2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 30uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护；输出放电 |
