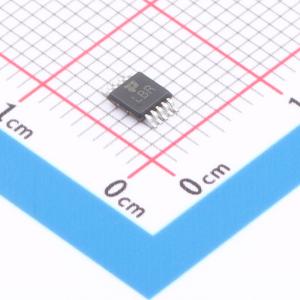

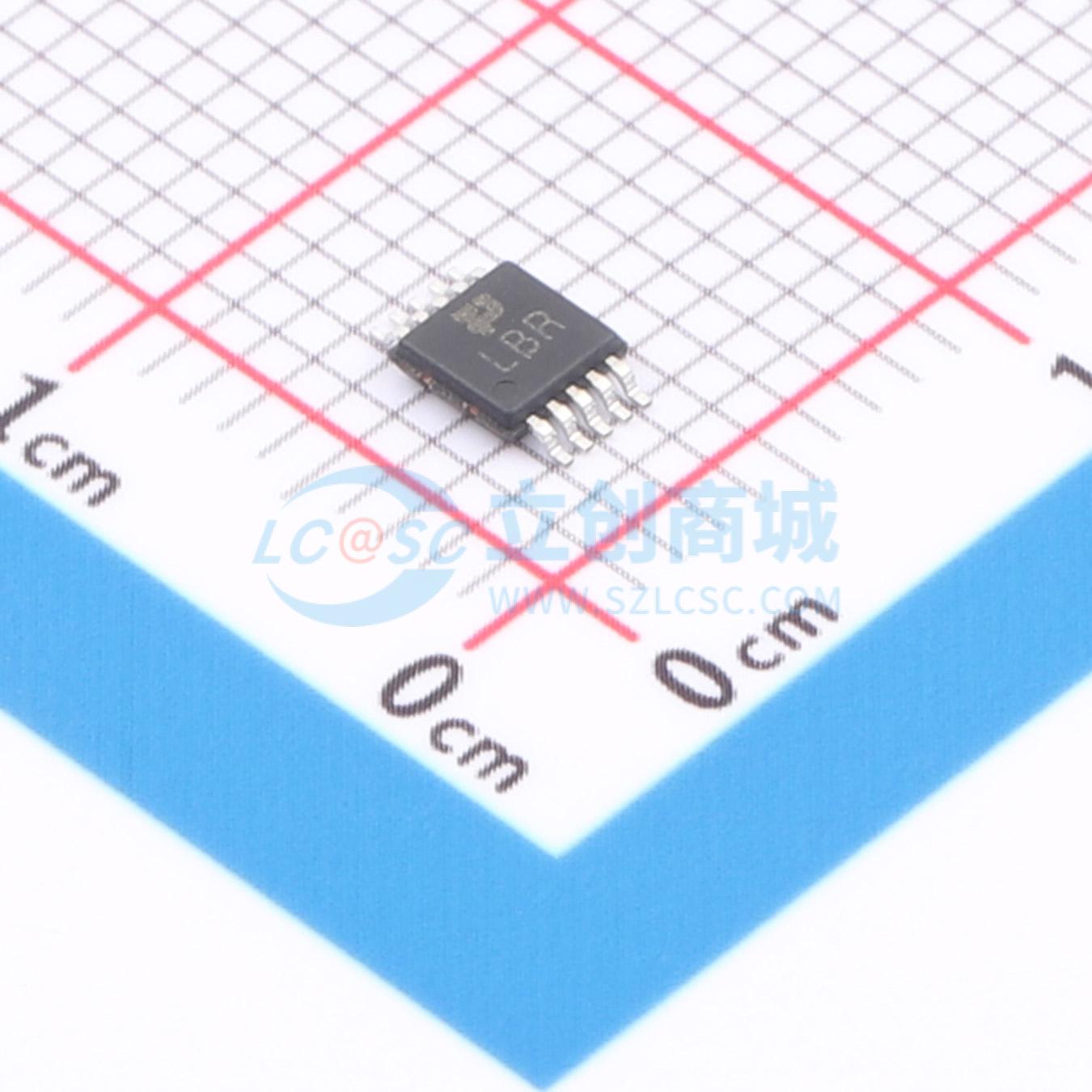

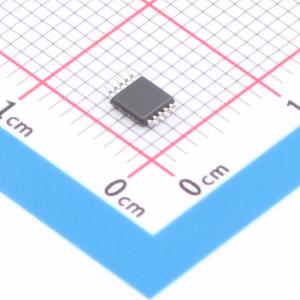

温馨提醒：图片仅供参考，商品以实物为准
TS3USB30EDGSR-TP
双2:1 USB2.0复用/解复用器，带DC 30V过压保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双向低功耗双端口、高速 USB 2.0 模拟开关，为 USB Type-C 系统提供集成保护。该设备配置为双 2:1 或 1:2 开关，针对 USB Type-C 系统中的 USB 2.0 DP/DM 线路进行了优化。D+/- 引脚上的集成过压保护可承受高达 30V DC 的电压，并带有自动关断电路，以保护开关后面的系统组件。SEL 和 QE 的 GPIO 控制与 1.8V 逻辑兼容。采用 MSOP-10L 封装，无铅无卤，非常适合移动和空间受限的应用。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TS3USB30EDGSR-TP
- 商品编号
- C49375124
- 商品封装
- MSOP-10L
- 包装方式
- 编带
- 商品毛重
- 0.147649克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 11Ω | |
| 工作电压 | 2.5V~5.5V | |
| 导通电容(Con) | 4pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 20us | |
| 关闭时间(toff) | 1.2us | |
| 带宽 | 1.1GHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 200ps | |
| 功能特性 | 双向模拟通道；故障保护 |
商品概述
这是一款专为USB Type-C系统设计的双向低功耗双端口高速USB 2.0模拟开关，集成了保护功能。该器件配置为双路2:1或1:2开关，针对USB Type-C系统中的USB 2.0 DP/DM线路进行了优化。D+/-引脚上的集成过压保护可承受高达DC 30V的电压，并配有自动关断电路，以保护开关后端的系统组件。SEL和QE的GPIO控制逻辑兼容1.8V。该器件采用无铅且无卤素的MSOP-10L封装，是移动设备和空间受限应用的理想选择。
商品特性
- 低导通电阻，Ron=10Ω
- 差分2:1或1:2开关/复用器
- +/-端口支持高达DC 30V的过压保护
- D+/-端口无需外部TVS即可提供IEC 64000-4-5浪涌保护：±30V
- 系统侧钳位电压脉冲小于9V，持续时间小于200ns
- 插入损耗：-1dB@200MHz，-2dB@650MHz，-3dB@1GHz
- 宽电源电压范围：2.5V ~ 5.5V
应用领域
- 移动电话、平板电脑和笔记本电脑
- 任何使用USB Type-C或Micro-B连接器的场合
