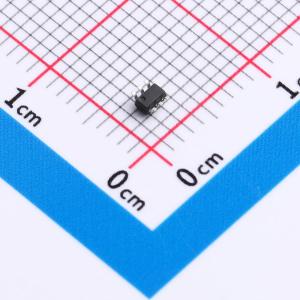

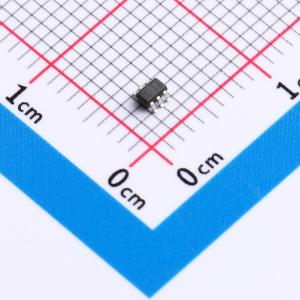

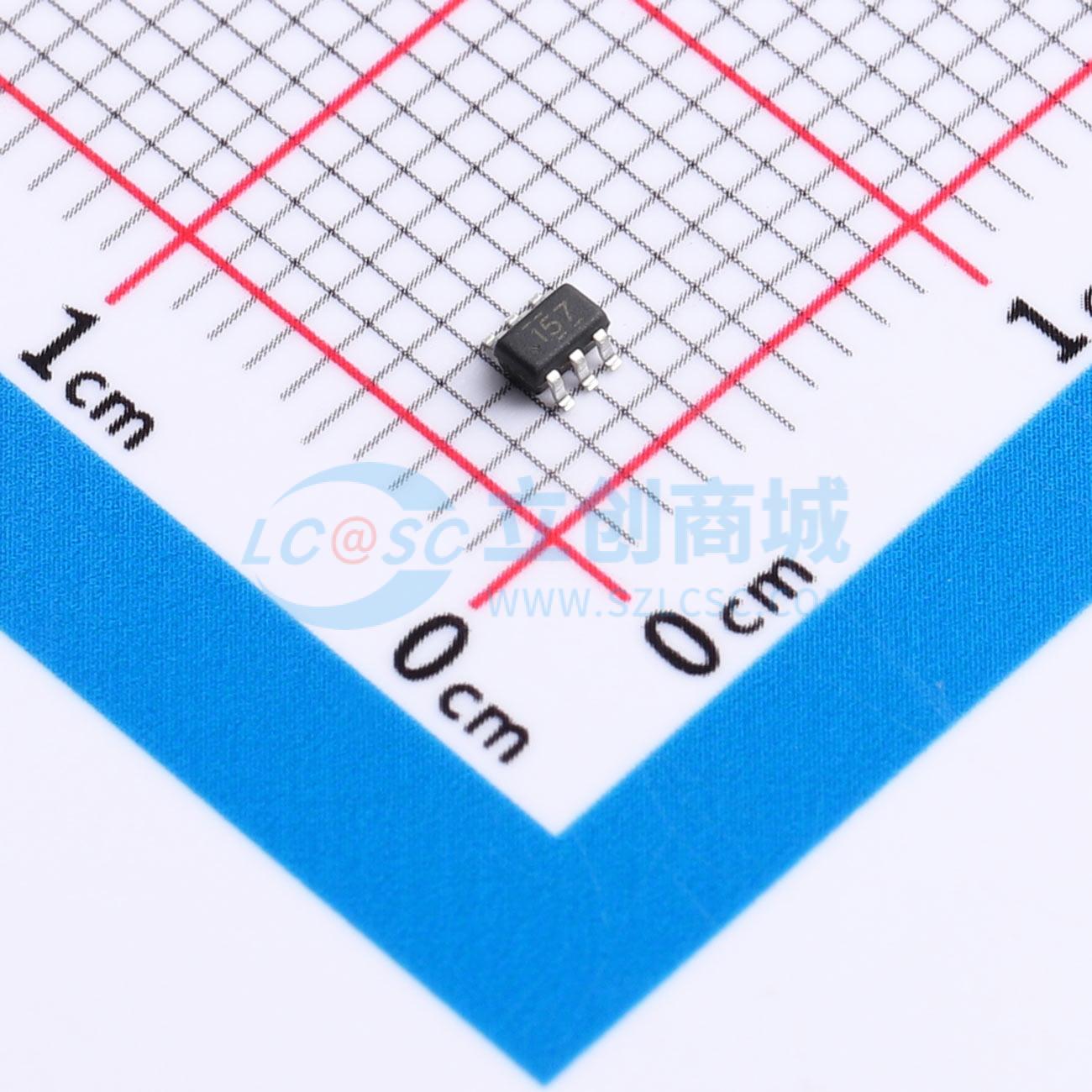

FSA1157P6X-TP
低导通电阻、低电压单刀单掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高性能单刀单掷 (SPST) 模拟开关。器件具有超低导通电阻，可在 1.65 V 至 5.5 V 的宽 VCC 范围内工作。器件采用亚微米 CMOS 技术制造，可实现快速开关速度。选择输入与 TTL 电平兼容。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- FSA1157P6X-TP
- 商品编号
- C49375133
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.052444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 导通电阻(Ron) | 3.9Ω | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 350MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 断电隔离 |
商品概述
该器件是一款高性能单刀单掷模拟开关。其具备超低导通电阻，工作电压范围极宽，为1.65V至5.5V。该器件采用亚微米CMOS工艺制造，以实现快速开关速度。其选择输入引脚兼容TTL电平。
商品特性
- 低导通电阻，当A=5V时Ron=1.5Ω
- 1.8V逻辑兼容控制引脚
- A引脚可覆盖VCC，实现真正隔离，即使电源失效时亦然
- 高关断隔离度：-100dB @ 100kHz
- 低通道间串扰：-97dB @ 100kHz
- 高带宽（-3dB @350MHz），适用于USB2.0高速信号路由
- 低静态电流（<2uA），具有极宽电源范围（1.5V ~ 5.5V）
应用领域
- 手机及TWS耳机
- 音频、视频、UART、USB2.0信号与电源路由
