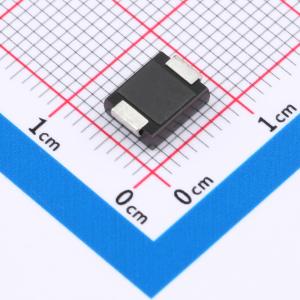

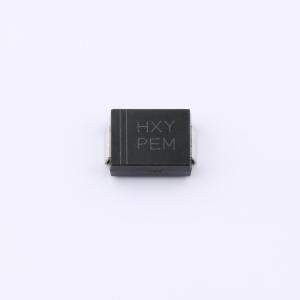

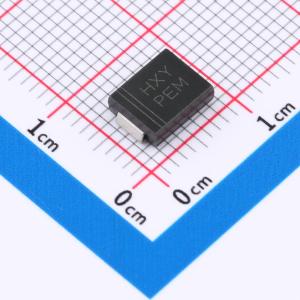

SMDJ15A
15V 123A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本产品属于静电和浪涌保护器件（TVS/ESD），适用于对电路进行瞬态电压防护的场景。其最大峰值脉冲电流IPP为123A，反向工作电压VRWM为15V，击穿电压VBR范围为16.70~18.50V，钳位电压VC为24.4V，结构类型为单向（Uni）。该器件能够在电压超过安全阈值时迅速导通，吸收异常能量，保障后续电路免受静电或浪涌损害，适用于多种通用电子系统的电源端口或信号线路保护。
- 商品型号
- SMDJ15A
- 商品编号
- C49363508
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.330303克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 123A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 18.5V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）防护能力为空气放电30KV、接触放电30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（如RS232、RS485等）
