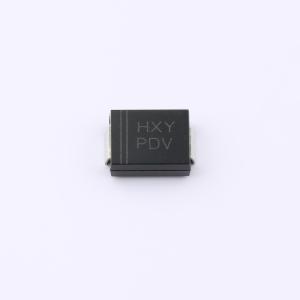

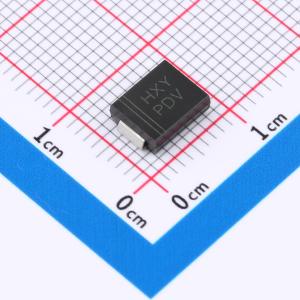

温馨提醒：图片仅供参考，商品以实物为准
SMDJ9.0A
9V 194.8A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品为静电和浪涌保护器件（TVS/ESD），适用于多种电子设备的电路保护需求。其反向工作电压（VRWM）为9V，击穿电压范围（VBR）为10.00~11.10V，钳位电压（VC）为15.4V，最大峰值脉冲电流（IPP）可达194.8A，具备出色的瞬态过压抑制性能。采用单向（Uni）结构设计，能够有效应对静电放电及外部电磁干扰引起的电压突变，保障电子系统在复杂环境下的稳定运行。该器件广泛应用于通信模块、消费类电子产品及精密仪器中，提供可靠的电路保护解决方案。
- 商品型号
- SMDJ9.0A
- 商品编号
- C49363502
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.331313克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 9V | |
| 钳位电压 | 15.4V | |
| 峰值脉冲电流(Ipp) | 194.8A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 11.1V | |
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）防护能力为空气放电30KV、接触放电30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（如RS232、RS485等）
