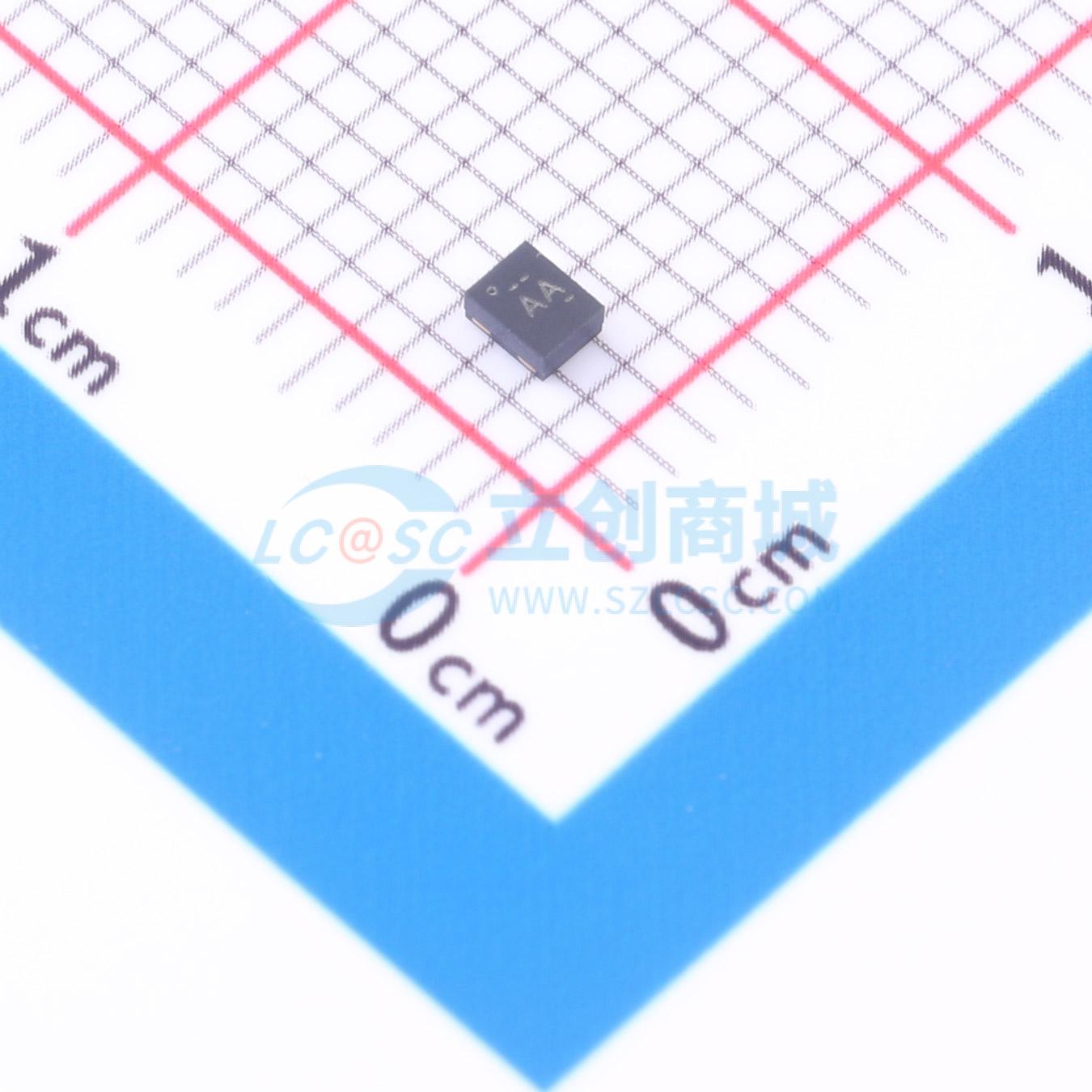

CDC6CE025000ADLXR

德州仪器的高精度体声波（BAW）微谐振器技术直接集成在封装内，可实现低抖动时钟电路。BAW如同其他硅基制造工艺一样，完全在TI工厂设计和制造。CDC6Cx器件是一款低抖动、低功耗固定频率振荡器，采用BAW作为谐振源。该器件会根据特定频率和功能引脚在出厂完成编程。凭借频率控制逻辑和输出分频器，CDC6Cx能够在指定频率范围内生成任意频率，一个器件系列即可满足所有频率需求。该器件的高性能时钟输出、机械稳定性、低功耗、灵活性以及多种小封装选项，设计用于工业、电信、数据企业网络和个人电子终端设备中的参考时钟和核心时钟。

• LVCMOS输出振荡器，支持250kHz至200MHz频率范围
• 包含所有因素及10年老化的总频率稳定度为±25ppm
• 电源电压支持1.8V至3.3V ±10%
• 极低功耗，1.8V条件下25MHz典型值4.32mA，最大值7.4mA
• 1.8V条件下待机电流典型值1.5µA，适用于电池供电应用
• 输出频率Fout ≥ 10MHz时，均方根抖动< 1ps
• 提供多种业界标准最小尺寸封装:1.60mm × 1.2mm (DLY)、2.00mm × 1.60mm (DLX)、2.50mm × 2.00mm (DLF)、3.20mm × 2.5mm (DLE)
• 采用通用焊盘布局
• 工作温度范围:-40℃ 至 +105℃
• 集成LDO，增强电源抗噪声干扰能力
• 启动时间< 3ms
• 提供可订购的慢上升下降沿选项，用于降低EMI
• 支持的频率（MHz）包括:1.2、2.048、4、5.12、6.78、8、8.192、10、12、12.288、16、19.2、20、24、24.576、25、26、27、30、33.33、33.333、38.4、40、48、50、66.666、76.8、100、125、156.25及更多

• 晶振替代
• 数据中心、服务器、存储
• Ethernet、SAS、SATA、USB、WIFI
• 无线通信
• 专业音视频
• 工厂自动化与控制
• 个人电子、可穿戴设备、IoT
• FPGA、MCU、处理器和ASIC时钟
