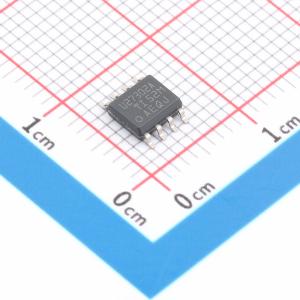

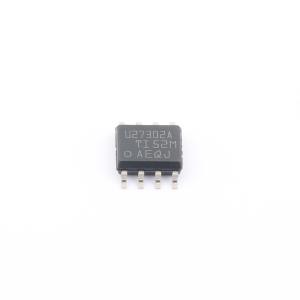

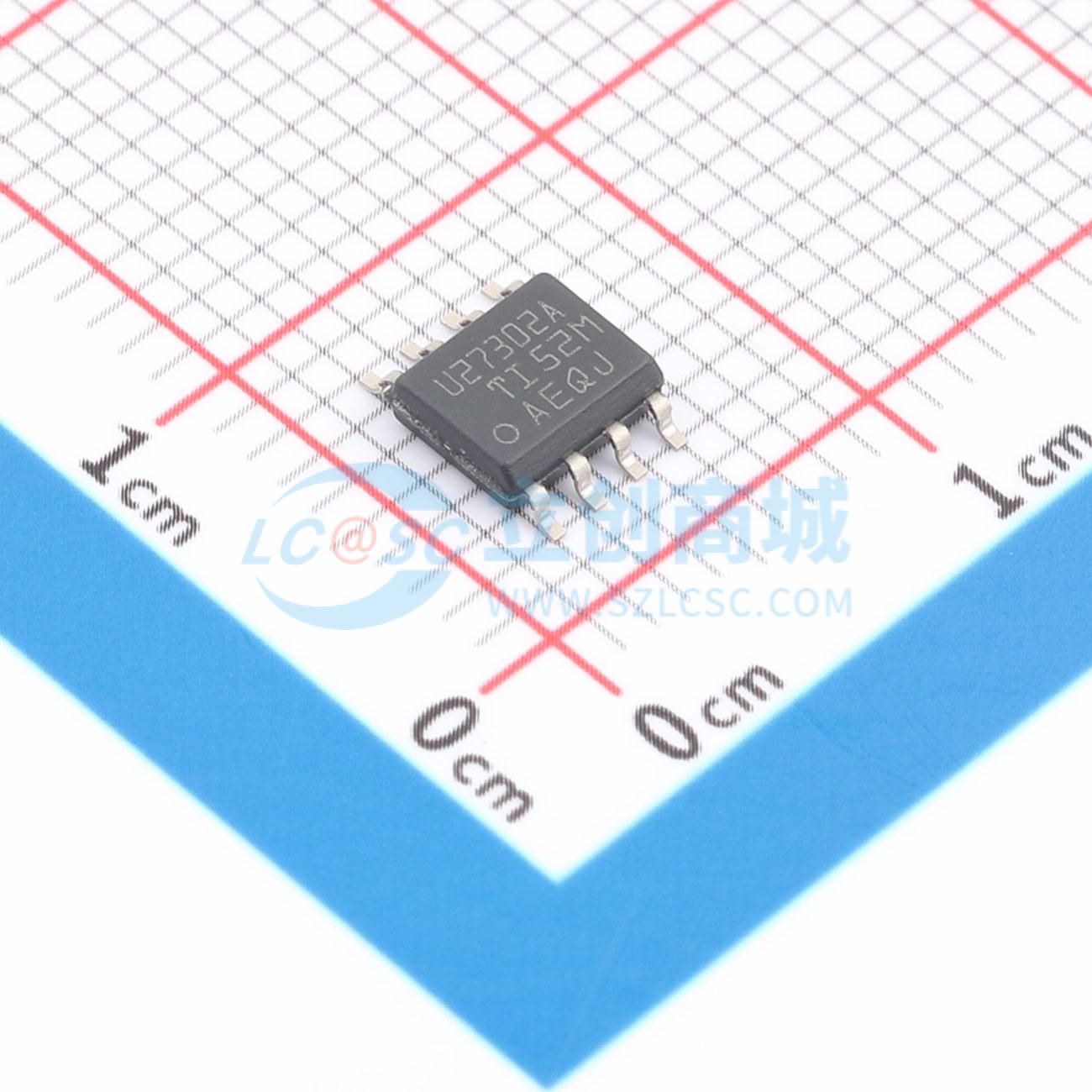

温馨提醒：图片仅供参考，商品以实物为准

UCC27302ADDAR

120V,3.7A/4.5A半桥驱动器，具备5V欠压锁定、互锁和使能功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款坚固的栅极驱动器，设计用于在半桥或同步降压配置中驱动两个N沟道MOSFET，绝对最大自举电压为120V。其3.7A峰值源电流和4.5A峰值灌电流能力，使该驱动器能够驱动大功率MOSFET，并在通过米勒平台的过渡期间将开关损耗降至最低。开关节点（HS引脚）可以处理负瞬态电压，从而保护高端通道免受寄生电感和杂散电容引起的固有负电压的影响。输入与电源电压无关，能够承受-10V至+20V的绝对最大额定值
品牌名称: TI(德州仪器)
商品型号: UCC27302ADDAR
商品编号: C49345244
商品封装: SO-PowerPAD-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	下降时间(tf)	5.5ns
	传播延迟 tpLH	20ns
	传播延迟 tpHL	19ns
	工作温度	-40℃~+150℃
	输入高电平(VIH)	1.7V
	输入低电平(VIL)	1.9V
	静态电流(Iq)	190uA
	功能特性	使能关断；内置自举二极管；交错导通保护；死区时间控制

商品概述

UCC27302A是一款坚固耐用的栅极驱动器，设计用于驱动半桥或同步降压配置中的两个N沟道MOSFET，最大自举电压为120V。其具备3.7A峰值拉电流和4.5A峰值灌电流能力，可驱动大功率MOSFET，将米勒平台过渡过程中的开关损耗降至最低。开关节点（HS引脚）可承受负瞬态电压，可保护高侧通道免受寄生电感和杂散电容产生的固有负电压影响。输入与电源电压无关，可承受-10V至+20V的最大额定值。低侧和高侧栅极驱动器的开通与关断延迟匹配为4ns，分别通过LI和HI输入引脚控制。当LI和HI输入同时为高电平时，输入互锁逻辑会将两个驱动器输出拉低。片上集成额定电压120V的自举二极管，无需额外添加分立自举二极管。为高侧和低侧驱动器均提供欠压锁定（UVLO），可实现对称的开通关断行为，并在驱动电压低于指定阈值时强制输出为低电平。

商品特性

可驱动半桥配置中的两个N沟道MOSFET
结温范围为–40℃ 至 +150℃
HB引脚最大电压为120V
输出拉电流3.7A，灌电流4.5A
VDD工作范围为7V 至 17V（最大值20V），带欠压锁定（UVLO）
HS引脚可承受–(28–VDD)V最大负瞬态（脉冲宽度小于100ns）
输入引脚最大耐压范围为-10V 至 +20V，独立于电源电压范围，兼容TTL
典型传播延迟为20ns
1000pF负载下上升时间为7.2ns，下降时间为5.5ns
典型延迟匹配度为4ns
集成自举二极管
输入互锁功能
带有使能/禁用功能，禁用模式下低电流消耗（典型值3μA，仅DRC封装具备）

应用领域

太阳能功率优化器和微型逆变器
电信和商用电源
在线和离线UPS
储能系统
电池测试设备

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A
	拉电流(IOH)	3.7A
	工作电压	7V~17V
	上升时间(tr)	7.2ns
