温馨提醒：图片仅供参考，商品以实物为准

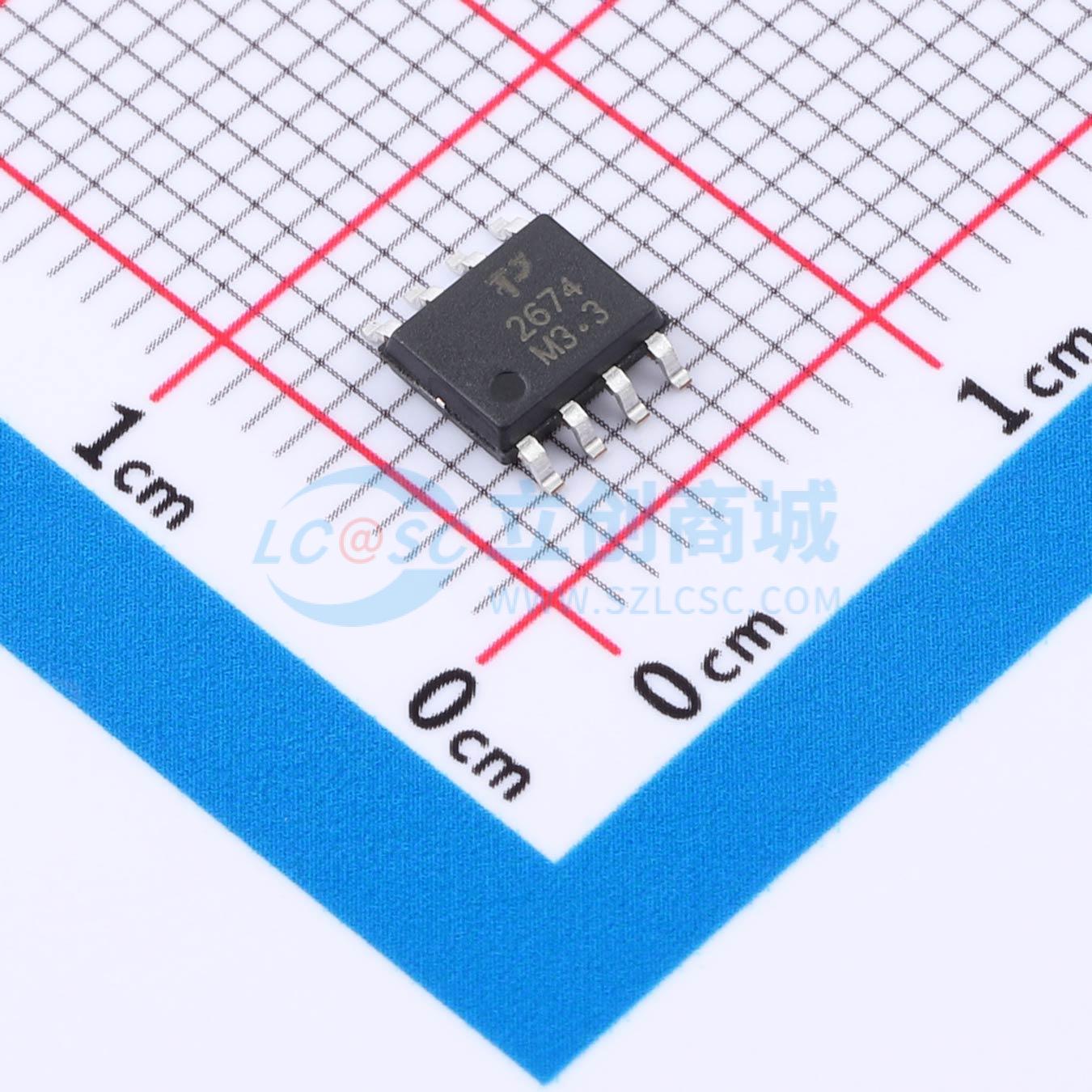

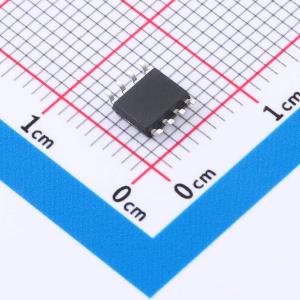

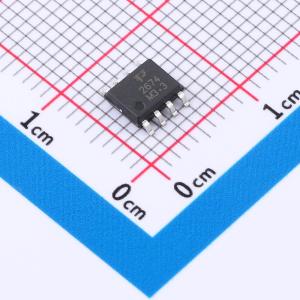

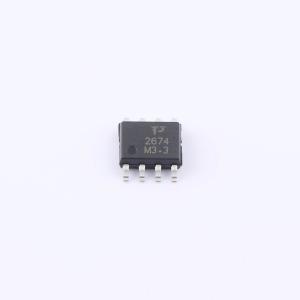

LM2674MX-3.3-TP
500mA 6V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：3.3V、5V、12V和可调输出版本。 宽输入电压范围，最高可达40V。 保证0.5A输出电流。 高效率。 仅需4个外部组件。 300kHz固定频率内部振荡器。应用：工业设备。 传感器电源模块
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LM2674MX-3.3-TP
- 商品编号
- C49333158
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 6V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品特性
- 提供3.3V、5V、12V及可调输出电压版本
- 宽输入电压范围，最高可达40V
- 保证0.5A输出电流
- 高效率
- 仅需4个外部元件
- 300 kHz固定频率内部振荡器
- 具备TTL关断能力，低功耗待机模式
- 使用易于获取的标准电感
- 具备热关断和限流保护
- 可调版本输出电压范围：1.23V ~ 37V，在输入电压和负载条件下最大偏差±4%
- 低静态电流：50μA（典型值）
- 符合RoHS和无卤素要求
- 紧凑封装：SOP-8
应用领域
- 工业设备
- 传感器电源模块
- PLC控制板
- DSL调制解调器
- 接入点路由器
